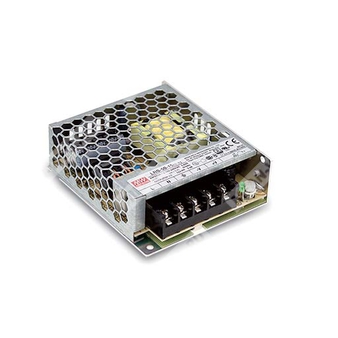

LRS-50-12 - импульсный источник питания 12 В, 50 Вт, с одним выходом для промышленной и бытовой аппаратуры.
Расшифровка партномера
| Партномер |
Расшифровка |
| LRS |
Серия импульсных источников питания Mean Well LRS |
| 50 |
Номинальная мощность 50 Вт |
| 12 |
Номинальное выходное напряжение 12 В |
Назначение и особенности
Изделие представляет собой закрытый одно-выходной импульсный источник питания мощностью 50 Вт в низкопрофильном исполнении. Модель рассчитана на питание от универсальной сети переменного тока в широком диапазоне входных напряжений и предназначена для применения в системах промышленной автоматики, управления, электронной аппаратуры и бытовых устройств.
Конструкция с металлической решетчатой оболочкой улучшает теплоотвод и обеспечивает работу при естественном воздушном охлаждении без вентилятора. Серия отличается высокой эффективностью, низким потреблением на холостом ходу, встроенными видами защиты и соответствием требованиям международных стандартов безопасности и ЭМС.
Особенности
- Универсальный вход переменного тока, полный диапазон.
- Выдерживание импульса 300 В AC в течение 5 секунд.
- Потребление без нагрузки менее 0,3 Вт.
- Миниатюрные габариты и низкопрофильное исполнение 1U.
- Рабочая температура до 70 °C.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Охлаждение за счет свободной конвекции воздуха.
- Соответствие IEC/BS EN/EN 60335-1 (PD3) и IEC/BS EN/EN 61558-1, -2-16 для бытовых устройств.
- Диапазон высоты эксплуатации до 5000 м.
- Устойчивость к вибрации 5G.
- Высокий КПД, длительный срок службы и высокая надежность.
- Светодиодный индикатор наличия питания.
- Категория перенапряжения III.
- Испытание на 100% полную нагрузку при прогреве.
Применение
- Промышленная автоматика.
- Промышленные системы управления.
- Механическое и электрическое оборудование.
- Электронные приборы, оборудование и аппаратура.
- Бытовые электроприборы.
Электрические параметры
| Параметр |
Значение |
| Выходное напряжение |
12 В |
| Номинальный ток |
4,2 А |
| Диапазон тока |
0–4,2 А |
| Номинальная мощность |
50,4 Вт |
| Диапазон подстройки выходного напряжения |
10,2–13,8 В |
| Нестабильность по сети |
±0,5% |
| Нестабильность по нагрузке |
±0,5% |
| Время запуска и нарастания |
2000 мс, 30 мс при 115 В AC; 1000 мс, 30 мс при 230 В AC, при полной нагрузке |
| Время удержания |
12 мс при 115 В AC; 30 мс при 230 В AC, при полной нагрузке |
| Пульсации и шум |
120 мВ п-п |
| Допуск выходного напряжения |
±1,0% |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
85–264 В AC; 120–373 В DC |
| Диапазон входной частоты |
47–63 Гц |
| Входной ток |
0,95 А при 115 В AC; 0,56 А при 230 В AC |
| Пусковой ток |
45 А при 230 В AC, холодный старт |
| Ток утечки |
<0,75 мА при 240 В AC |
| КПД |
86% |
Защиты
| Параметр |
Значение |
| Защита от перегрузки |
110–150% от номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения |
13,8–17,2 В; отключение выходного напряжения с последующим восстановлением после повторного включения |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
−30…+70 °C, с учетом графика снижения нагрузки |
| Рабочая влажность |
20–90% RH, без конденсации |
| Температура хранения |
−40…+85 °C |
| Влажность хранения |
10–95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C, в диапазоне 0…50 °C |
| Вибрация |
10–500 Гц, 5G, по 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Категория перенапряжения |
III; соответствие BS EN/EN 61558, BS EN/EN 50178, BS EN/EN 60664-1, BS EN/EN 62477-1; высота до 2000 м |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение |
I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,25 кВ AC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и безопасность
| Параметр |
Значение |
| Излучаемые помехи |
Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN55014, BS EN/EN61000-3-2, -3, GB17625.1, GB/T 9254.1, BSMI CNS15936, EAC TP TC 020; KC KN32, KN35 для LRS-50-12/24 |
| Помехоустойчивость |
Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN/EN61000-6-2 (BS EN/EN50082-2), BS EN/EN55035, требования тяжелой промышленности, EAC TP TC 020; KC KN32, KN35 для LRS-50-12/24 |
| Стандарты безопасности |
UL62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16, GB 4943.1, BSMI CNS15598-1, EAC TP TC 004, AS/NZS 60950.1, KC K60950-1 для LRS-50-12/24, BIS IS13252(Part1):2010/IEC 60950-1:2005 |
Надежность, масса, размеры и упаковка
| Параметр |
Значение |
| MTBF |
3149,8 тыс. ч, Telcordia SR-332 (Bellcore); 561,6 тыс. ч, MIL-HDBK-217F (25 °C) |
| Габариты |
99 × 82 × 30 мм |
| Масса |
0,21 кг |
| Упаковка |
60 шт. / 14 кг / 0,93 куб. фута |
Примечания
- Если не указано иное, все параметры измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оканчивающейся параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, нестабильность по сети и нестабильность по нагрузке.
- Нестабильность по сети измеряется от нижнего к верхнему пределу сети при номинальной нагрузке.
- Нестабильность по нагрузке измеряется в диапазоне от 0 до 100% номинальной нагрузки.
- Время запуска измеряется при первом холодном включении. Частое переключение питания может увеличить время запуска.
- Для моделей 3,3 В и 5 В при нагрузке 0–50% снижается мощность коммутации за счет пакетного режима, что может выводить пульсации и шум за пределы спецификации.
- При высоте эксплуатации выше 2000 м требуется температурное снижение мощности на 5 °C на 1000 м.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие. ЭМС-испытания выполнялись при монтаже на металлической пластине 360 × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
- Некоторые модели могут не иметь знака BIS; для получения информации следует обращаться в MEAN WELL.
