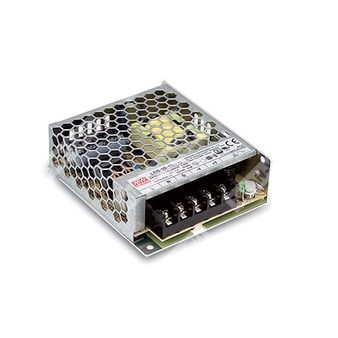

LRS-50-15 - компактный 50-Вт импульсный источник питания с одним выходом для промышленного и бытового применения.
Расшифровка партномера
| Обозначение | Расшифровка |
| LRS | Серия источников питания в низкопрофильном металлическом корпусе |
| 50 | Номинальная мощность 50 Вт |
| 15 | Выходное напряжение 15 В постоянного тока |
Назначение
LRS-50-15 представляет собой закрытый однотактный импульсный источник питания AC/DC с одним выходом, предназначенный для питания промышленной автоматики, систем управления, измерительной и электронной аппаратуры, а также бытовых устройств.
Особенности
- Универсальный диапазон входного напряжения переменного тока.
- Работа без вентилятора за счёт естественной конвекции.
- Низкий профиль корпуса и компактные габариты.
- Повышенная устойчивость к вибрации 5G.
- Низкое потребление мощности на холостом ходу.
- Полный комплекс защит: от короткого замыкания, перегрузки и перенапряжения.
- Светодиодная индикация наличия питания.
- Соответствие требованиям безопасности и ЭМС для промышленного и бытового применения.
- Ресурсная ориентация на длительную эксплуатацию и высокую надёжность.
Области применения
- Промышленная автоматика.
- Промышленные системы управления.
- Механическое и электротехническое оборудование.
- Электронные приборы, устройства и аппаратура.
- Бытовая техника и бытовые устройства.
Описание
Серия LRS-50 — это источник питания мощностью 50 Вт в закрытом исполнении с низкопрофильной конструкцией высотой 30 мм. Устройство рассчитано на работу от сети 85–264 В переменного тока и формирует стабилизированное выходное напряжение 15 В постоянного тока. Серия включает исполнения на 3,3 В, 5 В, 12 В, 15 В, 24 В, 36 В и 48 В.
Конструкция с металлической сетчатой крышкой улучшает теплоотвод и обеспечивает работу в диапазоне температур окружающей среды от -30 до +70 °C при охлаждении естественной конвекцией без вентилятора. Источник питания характеризуется высоким КПД, малым потреблением в режиме холостого хода и пригоден для применения в составе конечного оборудования.
Основные технические параметры
| Параметр | Значение |
| Модель | LRS-50-15 |
| Выходное напряжение | 15 В |
| Номинальный ток | 3,4 А |
| Диапазон тока | 0–3,4 А |
| Номинальная мощность | 51 Вт |
| Регулировка выходного напряжения | 13,5–18 В |
| Пульсации и шум | 120 мВ п-p |
| Допуск выходного напряжения | ±1,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85–264 В переменного тока / 120–373 В постоянного тока |
| Диапазон частоты сети | 47–63 Гц |
| КПД типовой | 88% |
| Потребляемый ток | 0,95 А при 115 В переменного тока; 0,56 А при 230 В переменного тока |
| Пусковой ток | 45 А при 230 В переменного тока, холодный старт |
| Ток утечки | <0,75 мА при 240 В переменного тока |
| Время установления и нарастания | 1000 мс, 30 мс при 230 В переменного тока; 2000 мс, 30 мс при 115 В переменного тока, при полной нагрузке |
| Время удержания | 30 мс при 230 В переменного тока; 12 мс при 115 В переменного тока, при полной нагрузке |
Выход
| Параметр | Значение |
| Выходное напряжение постоянного тока | 15 В |
| Номинальный ток | 3,4 А |
| Диапазон выходного тока | 0–3,4 А |
| Выходная мощность | 51 Вт |
| Диапазон регулировки напряжения | 13,5–18 В |
| Пульсации и шум, максимум | 120 мВ п-p |
| Допуск выходного напряжения | ±1,0% |
Защита
| Параметр | Значение |
| Перегрузка | 110–150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения аварии |
| Перенапряжение | 18,75–25,75 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения с последующим повторным включением для восстановления |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30…+70 °C |
| Рабочая влажность | 20–90 % RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10–95 % RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Высота эксплуатации | До 5000 м |
| Категория перенапряжения | III |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции вход–выход | 4 кВ переменного тока |
| Испытательное напряжение изоляции вход–корпус | 2 кВ переменного тока |
| Испытательное напряжение изоляции выход–корпус | 1,25 кВ переменного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Надёжность
| Параметр | Значение |
| MTBF | 3149,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 561,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и монтаж
| Параметр | Значение |
| Габаритные размеры | 99 × 82 × 30 мм (Д × Ш × В) |
| Масса | 0,21 кг |
| Упаковка | 60 шт. / 14 кг / 0,93 куб. фута |
| Исполнение корпуса | Металлический перфорированный корпус |
Безопасность и ЭМС
Соответствует требованиям по безопасности и электромагнитной совместимости для применения в составе конечного оборудования. Испытания ЭМС выполнялись при установке на металлическую пластину 360 × 360 мм толщиной 1 мм.
- Соответствие стандартам безопасности: UL62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16, GB 4943.1, BSMI CNS15598-1, EAC TP TC 004, AS/NZS 60950.1 (по CB), KC K60950-1 для LRS-50-12/24, BIS IS13252(Part1):2010 / IEC 60950-1:2005.
- Соответствие по ЭМС излучению: BS EN/EN55032 (CISPR32) Class B, BS EN/EN55014, BS EN/EN61000-3-2, -3, GB17625.1, GB/T 9254.1, BSMI CNS15936, EAC TP TC 020, KC KN32, KN35 для LRS-50-12/24.
- Соответствие по ЭМС устойчивости: BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; BS EN/EN61000-6-2, BS EN/EN50082-2, BS EN/EN55035; уровень heavy industry, EAC TP TC 020, KC KN32, KN35 для LRS-50-12/24.
Примечания
| № | Содержание |
| 1 | Если не указано иное, параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, завершённой параллельными конденсаторами 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает настройку, стабилизацию по сети и стабилизацию по нагрузке. |
| 4 | Стабилизация по сети измеряется от минимального до максимального входного напряжения при номинальной нагрузке. |
| 5 | Стабилизация по нагрузке измеряется от 0 до 100% номинальной нагрузки. |
| 6 | Время установления измеряется при первом холодном пуске. Частое включение и выключение питания может увеличить это время. |
| 7 | Для исполнений 3,3 В и 5 В при нагрузке 0–50% снижается доля непрерывной работы преобразователя, что может вызвать превышение норм по пульсациям и шуму. |
| 8 | При эксплуатации на высоте более 2000 м требуется снижение температуры на 5 °C на каждые 1000 м. |
| 9 | Источник питания рассматривается как компонент, устанавливаемый в конечное изделие. |
| 10 | Некоторые модели могут не иметь знака BIS. |
