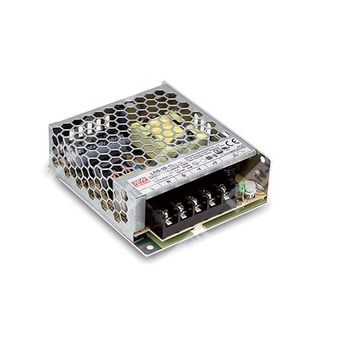

LRS-50-24
Особенности
Универсальный диапазон входного напряжения переменного тока / полный диапазон
Выдерживает кратковременные скачки до 300 В AC в течение 5 секунд
Потребление энергии в режиме холостого хода менее 0.3 Вт
Миниатюрный размер и высота профиля 1U
Высокая рабочая температура до 70°C
Защиты: короткое замыкание / перегрузка / перенапряжение
Охлаждение за счет свободной конвекции воздуха
Соответствие стандартам IEC/BS EN/EN 60335-1(PD3) и IEC/BS EN/EN61558-1, -2-16 для бытовых приборов
Работа на высотах до 5000 метров (см. примечание 8)
Выдерживает вибрационные испытания 5G
Высокий КПД, длительный срок службы и высокая надежность
Светодиодный индикатор питания
Категория перенапряжения III
Испытания блоков питания под максимальной нагрузкой
Применение
Промышленное автоматизированное оборудование
Системы промышленного управления
Механическое и электрическое оборудование
Электронные приборы, оборудование или аппаратура
Бытовые приборы
Описание
Серия LRS-50 представляет собой 50-ваттный импульсный источник питания с одним выходом в корпусе, высотой 30 мм. Благодаря поддержке полного диапазона входного напряжения от 85 до 264 В AC, вся серия обеспечивает выходные напряжения 3.3 В, 5 В, 12 В, 15 В, 24 В, 36 В и 48 В.
Кроме высокого КПД до 90%, металлический перфорированный корпус улучшает тепловыделение LRS-50, что позволяет всей серии работать при температуре от -30°C до 70°C в условиях свободной конвекции воздуха без использования вентилятора.
Обеспечивает крайне малое энергопотребление в режиме холостого хода (менее 0.2 Вт), что облегчает соответствие мировым требованиям по энергосбережению. LRS-50 оснащён полным набором защит и антивибрационным исполнением на уровне 5G; соответствует международным стандартам безопасности, таким как TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16, UL62368-1 и GB 4943.1. Серия LRS-50 — это оптимальное по соотношению цена/качество решение для различных промышленных применений.
Cпецификация
Модель: LRS-50-24
Выходные параметры
Напряжение постоянного тока: 24 В
Номинальный ток: 2,2 А
Диапазон рабочего тока: 0 ~ 2,2 А
Номинальная мощность: 52,8 Вт
Пульсации и шум (максимум): 150 мВ п-п
Диапазон подстройки напряжения: 21,6 ~ 28,8 В
Допуск по напряжению: ±1,0%
Нестабильность по входному напряжению: ±0,5%
Нестабильность по нагрузке: ±0,5%
Время готовности, время нарастания выходного напряжения: 1000 мс, 30 мс/230 В AC; 2000 мс, 30 мс/115 В AC при полной нагрузке
Время удержания напряжения: 30 мс/230 В AC; 12 мс/115 В AC при полной нагрузке
Входные параметры
Диапазон входного напряжения: 85 ~ 264 В AC; 120 ~ 373 В DC
Диапазон частоты: 47 ~ 63 Гц
КПД (типовой): 88%
Потребляемый ток AC (типовой): 0,56 A/230 В AC
Стартовый ток: холодный пуск, 45 А/230 В AC
Ток утечки: менее 0,75 мА / 240 В AC
Защита
Перегрузка: 110 ~ 150% номинальной выходной мощности, режим прерывистого ограничения нагрузки, автоматическое восстановление после устранения неисправности
Перенапряжение: 28,8 ~ 36,6 В, тип защиты — отключение выходного напряжения, восстановление после повторного включения питания
Условия эксплуатации
Рабочая температура: -30 ~ +70°C (см. "Кривая снижения мощности")
Рабочая влажность: 20 ~ 90% относительной влажности, без конденсации
Температура и влажность хранения: -40 ~ +85°C, 10 ~ 95% относительной влажности, без конденсации
Температурный коэффициент: ±0.03%/°C (0 ~ 50°C)
Вибрация: 10 ~ 500 Гц, 5G, 10 мин./1 цикл, 60 мин. по осям X, Y, Z
Безопасность и электромагнитная совместимость
Категория перенапряжения: III; соответствие BS EN/EN61558, BS EN/EN50178, BS EN/EN60664-1, BS EN/EN62477-1; работа на высотах до 2000 метров
Стандарты безопасности: UL62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16, GB 4943.1, BSMI CNS15598-1, EAC TP TC 004, AS/NZS 60950.1 (по CB-сертификату), KC K60950-1 (только для LRS-50-12/24), BIS IS13252(Part1): 2010/IEC 60950-1: 2005 (см. примечание 10)
Испытательное напряжение: вход-выход: 4 кВ AC, вход-корпус: 2 кВ AC, выход-корпус: 1,25 кВ AC
Сопротивление изоляции: вход-выход, вход-корпус, выход-корпус: 100MОм / 500 В DC (25°C, 70% RH)
Эмиссия электромагнитных помех: соответствие стандартам BS EN/EN55032 (CISPR32) класс B, BS EN/EN55014, BS EN/EN61000-3-2, -3, GB17625.1, GB/T 9254.1, BSMI CNS15936, EAC TP TC 020, KC KN32, KN35 (для LRS-50-12/24)
Устойчивость к электромагнитным воздействиям: соответствие стандартам BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61000-6-2 (BS EN/EN50082-2), BS EN/EN55035, тяжелые промышленные условия, EAC TP TC 020, KC KN32, KN35 (для LRS-50-12/24)
Прочее
MTBF: 3149,8 тыс. ч. мин. по стандарту Telcordia SR-332 (Bellcore), 561,6 тыс. ч. мин. по MIL-HDBK-217F (25°C)
Габариты: 99*82*30 мм (Д*Ш*В)
Масса: 0,21 кг; 60 шт./14 кг/0,93 куб. фута
Примечания
1. Все параметры, если не указано иное, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C.
2. Пульсации измеряются в диапазоне полосы пропускания 20 МГц с помощью 12-дюймовой витой пары, оконеченной параллельно конденсаторами 0,1 мкФ и 47 мкФ.
3. Допуск по напряжению включает в себя погрешность установки, нестабильность по входному напряжению и нестабильность по нагрузке.
4. Нестабильность по входному напряжению измеряется при переходе от минимального к максимальному входному напряжению при номинальной нагрузке.
5. Нестабильность по нагрузке измеряется при изменении от 0% до 100% номинальной нагрузки.
6. Время готовности измеряется при первом холодном включении. Очень быстрая последовательность включения/выключения питания может привести к увеличению времени готовности.
7. Для 3,3 В и 5 В при коэффициенте нагрузки 0~50% широтно-импульсный режим резко снижается за счет прерывистой работы, что приводит к увеличению пульсаций и шума сверх заявленных характеристик.
8. При эксплуатации выше 2000 м (6500 футов) требуется снижение температуры на 5°C на 1000 м.
9. Источник питания рассматривается как компонент, который будет установлен внутри конечного оборудования. Все испытания на электромагнитную совместимость проводились при монтаже устройства на металлическую пластину размером 360 мм × 360 мм и толщиной 1 мм. Конечное оборудование должно быть дополнительно проверено на соответствие требованиям EMC. Для рекомендаций по EMC испытаниям см. "Испытания EMI для компонентных источников питания" (документ: https://www.meanwell.com//Upload/PDF/EMI_statement_en.pdf).
10. Некоторые модели могут не иметь логотипа BIS, пожалуйста, свяжитесь с вашим представителем MEAN WELL для получения дополнительной информации.
