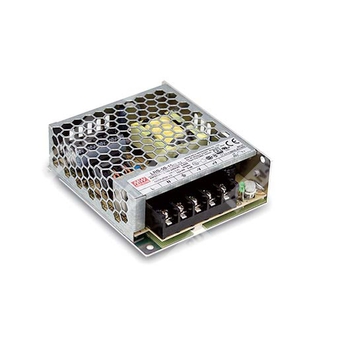

LRS-50-36
LRS-50-36 - импульсный источник питания с одним выходом на 36 В для промышленной и бытовой аппаратуры.
Расшифровка партномера
| Обозначение | Расшифровка |
| LRS | Серия компактных закрытых источников питания MEAN WELL |
| 50 | Номинальная мощность 50 Вт |
| 36 | Номинальное выходное напряжение 36 В |
Назначение
Модель LRS-50-36 представляет собой одно-выходной закрытый импульсный источник питания мощностью 50 Вт с низкопрофильным металлическим корпусом, предназначенный для применения в промышленной автоматике, системах управления, измерительной и электронной аппаратуре, а также в бытовых устройствах.
Особенности
- Универсальный сетевой вход переменного тока в полном диапазоне.
- Выдерживает импульс перенапряжения 300 В переменного тока в течение 5 секунд.
- Потребление без нагрузки менее 0,3 Вт.
- Миниатюрные габариты и низкопрофильное исполнение 1U.
- Рабочая температура до 70 °C.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Соответствие требованиям IEC/BS EN/EN 60335-1 (PD3) и IEC/BS EN/EN 61558-1, -2-16 для бытовой техники.
- Работа на высоте до 5000 м.
- Испытание на вибрацию 5G.
- Высокий КПД, длительный срок службы и высокая надежность.
- Светодиодный индикатор включения.
- Категория перенапряжения III.
- 100 % испытание под полной нагрузкой при прогоне.
- 3-летний срок гарантии.
Области применения
- Промышленная автоматизация.
- Промышленные системы управления.
- Механическое и электрическое оборудование.
- Электронные приборы, оборудование и аппаратура.
- Бытовая техника.
Описание
Серия LRS-50 — это 50-ваттный одно-выходной источник питания закрытого типа с низкопрофильной конструкцией высотой 30 мм. При питании от широкого диапазона 85–264 В переменного тока серия формирует набор выходных напряжений 3,3 В, 5 В, 12 В, 15 В, 24 В, 36 В и 48 В. Для варианта LRS-50-36 номинальное выходное напряжение составляет 36 В.
Благодаря КПД до 90 % и металлическому сетчатому корпусу обеспечивается эффективный отвод тепла. Устройство рассчитано на работу при естественной конвекции без вентилятора в диапазоне температур от -30 до +70 °C. Малое потребление холостого хода, менее 0,2–0,3 Вт, позволяет использовать изделие в энергоэффективных системах.
Источник питания оснащен полным набором защитных функций и предназначен для интеграции в конечное оборудование как функциональный силовой модуль.
Расширенное описание параметров LRS-50-36
Для модификации LRS-50-36 номинальное выходное напряжение составляет 36 В, номинальный ток нагрузки 1,45 А, а допустимый диапазон регулировки выходного напряжения — 32,4…39,6 В. Максимальная выходная мощность — 52,2 Вт. Пульсации и шум на выходе составляют не более 200 мВ пик-пик. Нормируемая точность выходного напряжения — ±1,0 %, суммарный допуск — ±1,0 %, линейная стабилизация — ±0,5 %, нагрузочная стабилизация — ±0,5 %.
Питание допускается от сети 85…264 В переменного тока или 120…373 В постоянного тока. Частота сети — 47…63 Гц. КПД для версии 36 В типово составляет 89 %. Пусковой ток при холодном старте — 45 А при 230 В переменного тока. Ток утечки — менее 0,75 мА при 240 В переменного тока.
Защита от перегрузки реализована в режиме ограничения с автоматическим восстановлением после устранения неисправности. Защита от перенапряжения отключает выход; восстановление происходит после повторной подачи питания. Для версии 36 В порог перенапряжения составляет 41,4…51,6 В.
Рабочая температура: от -30 до +70 °C при соблюдении условий дерейтирования. Рабочая влажность: 20…90 % без конденсации. Температура и влажность хранения: от -40 до +85 °C, 10…95 % без конденсации. Температурный коэффициент: ±0,03 %/°C в диапазоне 0…50 °C.
Технические параметры
Выход
| Параметр | Значение для LRS-50-36 |
| Выходное напряжение постоянного тока | 36 В |
| Номинальный ток | 1,45 А |
| Диапазон тока | 0…1,45 А |
| Номинальная мощность | 52,2 Вт |
| Диапазон регулировки выходного напряжения | 32,4…39,6 В |
| Пульсации и шум | 200 мВ пик-пик |
| Допуск по выходному напряжению | ±1,0 % |
| Линейная стабилизация | ±0,5 % |
| Стабилизация по нагрузке | ±0,5 % |
| Настройка/установка, время нарастания | 2000 мс, 30 мс при 115/230 В переменного тока при полной нагрузке |
| Время удержания | 12 мс при 115 В переменного тока, 30 мс при 230 В переменного тока, полная нагрузка |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85…264 В переменного тока; 120…373 В постоянного тока |
| Диапазон частоты | 47…63 Гц |
| Потребляемый ток | 0,56 А при 230 В переменного тока |
| Пусковой ток | Холодный старт: 45 А при 230 В переменного тока |
| Ток утечки | <0,75 мА при 240 В переменного тока |
| КПД | 89 % |
Защита
| Параметр | Значение для LRS-50-36 |
| Перегрузка | 110…150 % от номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 41,4…51,6 В; отключение выхода, восстановление после повторного включения питания |
Эксплуатация и окружающая среда
| Параметр | Значение |
| Рабочая температура | -30…+70 °C, с учетом дерейтирования |
| Рабочая влажность | 20…90 % RH, без конденсации |
| Температура хранения | -40…+85 °C |
| Влажность хранения | 10…95 % RH, без конденсации |
| Температурный коэффициент | ±0,03 %/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Категория перенапряжения | III |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 4 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 1,25 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70 % RH |
Надежность
| Параметр | Значение |
| MTBF | 3149,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 561,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и упаковка
| Параметр | Значение |
| Размеры | 99 × 82 × 30 мм (Д × Ш × В) |
| Масса | 0,21 кг |
| Упаковка | 60 шт. / 14 кг / 0,93 куб. фут. |
Соответствие стандартам безопасности и ЭМС
| Область | Соответствие |
| Стандарты безопасности | UL62368-1; TUV BS EN/EN62368-1; BS EN/EN60335-1; BS EN/EN61558-1/-2-16; GB 4943.1; BSMI CNS15598-1; EAC TP TC 004; AS/NZS 60950.1 (по CB); KC K60950-1 для LRS-50-12/24; BIS IS13252(Part1):2010 / IEC 60950-1:2005 |
| Эмиссия ЭМС | BS EN/EN55032 (CISPR32) Class B; BS EN/EN55014; BS EN/EN61000-3-2, -3; GB17625.1; GB/T 9254.1; BSMI CNS15936; EAC TP TC 020; KC KN32, KN35 для LRS-50-12/24 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; BS EN/EN61000-6-2; BS EN/EN50082-2; BS EN/EN55035; уровень тяжелой промышленности; EAC TP TC 020; KC KN32, KN35 для LRS-50-12/24 |
Примечания
| № | Текст примечания |
| 1 | Все параметры, не оговоренные особо, измеряются при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконечной резистивно-емкостной нагрузкой 0,1 мкФ и 47 мкФ параллельно. |
| 3 | Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке. |
| 4 | Линейная стабилизация измеряется при переходе от низкого к высокому уровню входного напряжения при номинальной нагрузке. |
| 5 | Стабилизация по нагрузке измеряется в диапазоне от 0 до 100 % номинальной нагрузки. |
| 6 | Время установки измеряется при первом холодном пуске. Быстрое повторное включение питания может увеличить время установки. |
| 7 | Для версий 3,3 В и 5 В при нагрузке 0…50 % режим переключения снижается за счет пакетной работы, что может привести к выходу пульсаций и шума за пределы спецификации. |
| 8 | При высоте эксплуатации более 2000 м требуется снижение допустимой температуры на 5 °C на каждые 1000 м. |
| 9 | Источник питания рассматривается как компонент, который должен быть установлен в конечное оборудование. Все испытания ЭМС выполняются на металлической пластине 360 × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС. |
| 10 | Некоторые модели могут не иметь знака BIS; для получения информации следует обращаться в службу продаж MEAN WELL. |
Монтаж и подключение
Корпус выполнен в закрытом металлическом исполнении. Подключение осуществляется через клеммную колодку. Назначение выводов: 1 — AC/L, 2 — AC/N, 3 — FG, 4 — DC OUTPUT -V, 5 — DC OUTPUT +V.
Дополнительные сведения
Источник питания предназначен для эксплуатации в составе конечного оборудования и рассчитан на промышленное применение с учетом требований к безопасности, электромагнитной совместимости и тепловому режиму. Для серии LRS-50 характерны высокая энергетическая эффективность, компактность, естественное охлаждение и расширенный диапазон сетевого питания.
