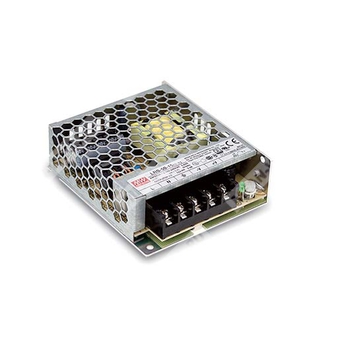

LRS-50-48 - импульсный источник питания 48 В для промышленного и электронного оборудования.
Серия: LRS-50
Тип: одноканальный импульсный источник питания в закрытом исполнении
Номинальная мощность: 50 Вт
Выходное напряжение: 48 В
Расшифровка партномера
| Элемент обозначения |
Расшифровка |
| LRS |
Серия источников питания MEAN WELL LRS |
| 50 |
Номинальная мощность 50 Вт |
| 48 |
Номинальное выходное напряжение 48 В |
Назначение и особенности
Серия LRS-50 представляет собой компактные закрытые источники питания мощностью 50 Вт с одним выходом, предназначенные для применения в промышленной автоматике, системах управления, измерительной и электронной аппаратуре, а также в бытовом оборудовании. Конструкция с металлической перфорированной оболочкой улучшает теплоотвод и позволяет работать при естественном воздушном охлаждении без вентилятора.
Модель LRS-50-48 рассчитана на работу от универсальной сети переменного тока и обеспечивает стабилизированное постоянное напряжение 48 В. Устройство ориентировано на высокую эффективность, низкое потребление в режиме холостого хода и эксплуатацию в широком температурном диапазоне. Предусмотрены основные виды защиты: от короткого замыкания, перегрузки и перенапряжения.
Области применения
- промышленная автоматика;
- системы промышленного управления;
- механическое и электротехническое оборудование;
- электронные приборы, устройства и аппаратура;
- бытовые приборы.
Основные свойства
- универсальный вход переменного тока;
- работа в полном диапазоне входного напряжения;
- выдерживает импульс перенапряжения 300 В переменного тока в течение 5 секунд;
- потребление без нагрузки менее 0,3 Вт;
- миниатюрное исполнение и низкий профиль 1U;
- высокая рабочая температура до 70 °C;
- охлаждение за счёт свободной конвекции воздуха;
- соответствие стандартам для бытовой аппаратуры;
- высота эксплуатации до 5000 м;
- стойкость к вибрации 5G;
- высокий КПД, длительный срок службы и высокая надёжность;
- светодиодная индикация включения питания;
- категория перенапряжения III;
- 100% прогонка под полной нагрузкой;
- защита от короткого замыкания, перегрузки и перенапряжения.
Параметры выхода
| Параметр |
Значение для LRS-50-48 |
| Выходное напряжение постоянного тока |
48 В |
| Номинальный ток |
1,1 А |
| Диапазон тока |
0 ~ 1,1 А |
| Номинальная мощность |
52,8 Вт |
| Диапазон регулировки выходного напряжения |
43,2 ~ 52,8 В |
| Нестабильность по сети |
±0,5% |
| Нестабильность по нагрузке |
±0,5% |
| Допуск выходного напряжения |
±1,0% |
| Пульсации и шум, максимум |
200 мВ п-p |
Параметры входа
| Параметр |
Значение |
| Диапазон входного напряжения |
85 ~ 264 В переменного тока / 120 ~ 373 В постоянного тока |
| Диапазон частоты |
47 ~ 63 Гц |
| КПД, типовое значение |
90% |
| Потребляемый ток |
0,56 А при 230 В переменного тока |
| Пусковой ток, типовое значение |
Холодный запуск 45 А при 230 В переменного тока |
| Ток утечки |
< 0,75 мА / 240 В переменного тока |
| Время установления, запуск |
1000 мс, 30 мс / 230 В переменного тока; 2000 мс, 30 мс / 115 В переменного тока при полной нагрузке |
| Время удержания |
30 мс / 230 В переменного тока; 12 мс / 115 В переменного тока при полной нагрузке |
Защита
| Функция защиты |
Описание |
| Перегрузка |
110 ~ 150% от номинальной выходной мощности; тип защиты: прерывистый режим с автоматическим восстановлением после устранения неисправности |
| Перенапряжение |
55,2 ~ 67,8 В; тип защиты: отключение выходного напряжения с восстановлением после повторного включения питания |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-30 ~ +70 °C |
| Рабочая влажность |
20 ~ 90% RH, без конденсации |
| Температура и влажность хранения |
-40 ~ +85 °C, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C (0 ~ 50 °C) |
| Вибрация |
10 ~ 500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Категория перенапряжения |
III |
| Высота эксплуатации |
до 2000 м в соответствии с примечанием к категории перенапряжения; до 5000 м согласно заявленным особенностям серии, с учётом дерейтинг-фактора по высоте |
Электробезопасность и ЭМС
| Параметр |
Значение |
| Испытательное напряжение |
I/P-O/P: 4 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 1,25 кВ переменного тока |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Стандарты безопасности |
UL62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16, GB 4943.1, BSMI CNS15598-1, EAC TP TC 004, AS/NZS 60950.1 (по CB), KC K60950-1 (для LRS-50-12/24 только), BIS IS13252(Part1):2010/IEC 60950-1:2005 |
| Эмиссия ЭМС |
Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN55014, BS EN/EN61000-3-2, -3, GB17625.1, GB/T 9254.1, BSMI CNS15936, EAC TP TC 020, KC KN32, KN35 (для LRS-50-12/24 только) |
| Помехоустойчивость ЭМС |
Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, BS EN/EN61000-6-2 (BS EN/EN50082-2), BS EN/EN55035, уровень тяжёлой промышленности, EAC TP TC 020, KC KN32, KN35 (для LRS-50-12/24 только) |
Надёжность, габариты и упаковка
| Параметр |
Значение |
| MTBF |
3149,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 561,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты |
99 × 82 × 30 мм (Д × Ш × В) |
| Масса |
0,21 кг |
| Упаковка |
60 шт. / 14 кг / 0,93 куб. фута |
Параметры установки и подключения
Корпус: Case No.239A.
Клеммное назначение: 1 — AC/L, 2 — AC/N, 3 — FG, 4 — DC OUTPUT -V, 5 — DC OUTPUT +V.
Механическое исполнение
Источник питания выполнен в металлическом корпусе с перфорированной крышкой для обеспечения естественного охлаждения. Монтажные размеры и расположение клемм приведены в механическом чертеже документа. Для фиксации предусмотрены монтажные отверстия под винты M3.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, завершённой параллельно соединёнными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, нестабильность по сети и нестабильность по нагрузке.
- Нестабильность по сети измеряется от нижнего до верхнего значения входного напряжения при номинальной нагрузке.
- Нестабильность по нагрузке измеряется от 0% до 100% номинальной нагрузки.
- Время установления измеряется при первом холодном запуске. Частое включение и выключение питания может увеличить это время.
- Для моделей 3,3 В и 5 В при нагрузке 0~50% выходная мощность может снижаться из-за режима прерывистой работы, что может вывести пульсации за пределы спецификации.
- Для высоты эксплуатации выше 2000 м требуется снижение температурного допуска на 5 °C на 1000 м.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Испытания ЭМС выполнялись на металлической пластине 360 × 360 мм толщиной 1 мм; конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС.
- Некоторые модели могут не иметь знака BIS; для получения информации следует обратиться в отдел продаж MEAN WELL.
Комплект значений для модели LRS-50-48 соответствует линейке LRS-50 и содержит все основные электрические, механические и эксплуатационные характеристики, необходимые для проектирования источников питания, систем автоматики и промышленной электроники.
