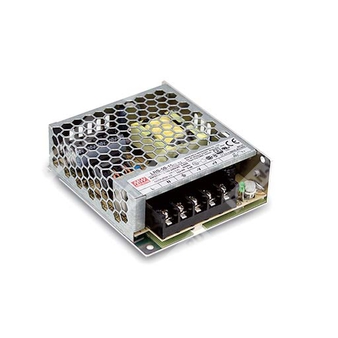

LRS-50-5 - импульсный источник питания 50 Вт с одним выходом 5 В для промышленной и бытовой аппаратуры.
Расшифровка партномера
| Элемент обозначения | Расшифровка |
| LRS | Серия компактных закрытых источников питания Mean Well |
| 50 | Номинальная мощность 50 Вт |
| 5 | Выходное напряжение 5 В |
Назначение и особенности
LRS-50-5 — это закрытый одноканальный импульсный источник питания серии LRS-50 с низкопрофильным исполнением, предназначенный для преобразования сетевого переменного напряжения в стабилизированное постоянное напряжение 5 В.
Изделие рассчитано на применение в промышленной автоматике, системах управления, электротехническом и электронном оборудовании, а также в бытовой аппаратуре. Источник питания выполнен в металлическом перфорированном корпусе, обеспечивает работу с естественным воздушным охлаждением без вентилятора и ориентирован на высокую удельную мощность при компактных габаритах.
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Устойчивость к импульсной перегрузке по входу 300 В переменного тока в течение 5 секунд.
- Низкое потребление без нагрузки.
- Миниатюрное исполнение и низкий профиль 1U.
- Рабочая температура до 70 °C.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Соответствие требованиям по безопасности для бытовой техники.
- Работа на высоте до 5000 м.
- Испытание на вибрацию 5G.
- Высокая эффективность, длительный срок службы и высокая надежность.
- Светодиодный индикатор наличия питания.
- Категория перенапряжения III.
- 100% испытание под полной нагрузкой на прогонке.
Применение
- Промышленная автоматика.
- Системы промышленного управления.
- Механическое и электрическое оборудование.
- Электронные приборы, устройства и аппаратура.
- Бытовая техника.
Описание
Серия LRS-50 представляет собой 50-ваттные одноканальные закрытые источники питания с конструкцией низкой высоты 30 мм. Для всей серии предусмотрен универсальный вход 85–264 В переменного тока. Модельный ряд включает варианты на 3,3 В, 5 В, 12 В, 15 В, 24 В, 36 В и 48 В.
Для LRS-50-5 характерны высокая эффективность, металлический сетчатый корпус для улучшенного отвода тепла и возможность длительной работы в диапазоне температур окружающей среды от -30 до +70 °C при естественной конвекции. Малое потребление без нагрузки делает изделие удобным для систем, где критична энергоэффективность в режиме простоя.
Источник питания имеет полный набор защитных функций и соответствует требованиям международных стандартов безопасности и ЭМС, что позволяет использовать его как компонент конечного оборудования.
Расшифровка параметров серии по модели LRS-50-5
| Параметр | Значение |
| Выходное напряжение | 5 В |
| Номинальный ток | 10 А |
| Диапазон тока | 0–10 А |
| Номинальная мощность | 50 Вт |
| Диапазон регулировки выходного напряжения | 4,5–5,5 В |
| Допуск по выходному напряжению | ±2,0% |
| Нестабильность по линии | ±0,5% |
| Нестабильность по нагрузке | ±1,0% |
| Пульсации и шум | 80 мВ п-п |
| Установка, время нарастания | 2000 мс, 30 мс при 115/230 В переменного тока на полной нагрузке |
| Время удержания | 12 мс при 115 В переменного тока, 30 мс при 230 В переменного тока на полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85–264 В переменного тока, 120–373 В постоянного тока |
| Диапазон частоты | 47–63 Гц |
| Потребляемый ток | 0,95 А при 115 В переменного тока; 0,56 А при 230 В переменного тока |
| Пусковой ток | 45 А при 230 В переменного тока, холодный старт |
| Ток утечки | <0,75 мА при 240 В переменного тока |
Выход
| Параметр | Значение |
| Выходное напряжение | 5 В |
| Номинальный ток | 10 А |
| Диапазон тока | 0–10 А |
| Номинальная мощность | 50 Вт |
| Диапазон регулировки выходного напряжения | 4,5–5,5 В |
| Пульсации и шум | 80 мВ п-п |
| Допуск по выходному напряжению | ±2,0% |
| Нестабильность по линии | ±0,5% |
| Нестабильность по нагрузке | ±1,0% |
Защита
| Параметр | Значение |
| Защита от перегрузки | 110–150% от номинальной выходной мощности; режим прерывистого восстановления с автоматическим возвратом после устранения неисправности |
| Защита от перенапряжения | 5,9–7,3 В; отключение выходного напряжения с последующим повторным включением для восстановления |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30…+70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Категория перенапряжения | III; соответствие требованиям BS EN/EN61558, BS EN/EN50178, BS EN/EN60664-1, BS EN/EN62477-1; высота до 2000 м |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16, GB 4943.1, BSMI CNS15598-1, EAC TP TC 004, AS/NZS 60950.1 (по CB), KC K60950-1 (только для LRS-50-12/24), BIS IS13252(Part1):2010/IEC 60950-1:2005 одобрено |
| Испытательное напряжение | I/P-O/P: 4 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 1,25 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 (CISPR32) класс B, BS EN/EN55014, BS EN/EN61000-3-2, -3, GB17625.1, GB/T 9254.1, BSMI CNS15936, EAC TP TC 020, KC KN32, KN35 (только для LRS-50-12/24) |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, BS EN/EN61000-6-2 (BS EN/EN50082-2), BS EN/EN55035, уровень тяжелой промышленности, EAC TP TC 020, KC KN32, KN35 (только для LRS-50-12/24) |
Надежность, размеры и упаковка
| Параметр | Значение |
| MTBF | 3149,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 561,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 99 × 82 × 30 мм (Д × Ш × В) |
| Масса | 0,21 кг |
| Упаковка | 60 шт. / 14 кг / 0,93 куб. фут. |
Примечания
- Все параметры, не оговоренные отдельно, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, подключенной к конденсаторам 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает допуск установки, нестабильность по линии и нестабильность по нагрузке.
- Нестабильность по линии измеряется при изменении от низкого входного напряжения к высокому при номинальной нагрузке.
- Нестабильность по нагрузке измеряется от 0 до 100% номинальной нагрузки.
- Время установки измеряется при первом холодном включении. Частое включение и выключение может увеличить время установки.
- Для моделей 3,3 В и 5 В при нагрузке 0–50% уменьшение мощности при импульсном режиме может привести к превышению норм по пульсациям и шуму.
- При высоте эксплуатации более 2000 м требуется температурное дерейтингирование 5 °C на каждые 1000 м.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие. Все испытания ЭМС выполняются при монтаже на металлической пластине 360 × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
- Некоторые модели могут не иметь знака BIS; для получения информации следует обращаться в отдел продаж MEAN WELL.
Схема подключения выводов
| Номер вывода | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4 | DC OUTPUT -V |
| 5 | DC OUTPUT +V |
