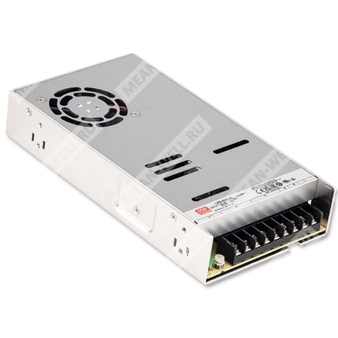

LRS-600-15 - импульсный источник питания 600 Вт с одним выходом 15 В для промышленной аппаратуры и систем автоматизации.
Назначение и краткое описание
Модуль LRS-600-15 представляет собой закрытый импульсный источник питания переменного/постоянного входа с одним стабилизированным выходом 15 В, предназначенный для промышленного применения. Изделие выполнено в низкопрофильном корпусе высотой 41 мм, рассчитано на установку в составе оборудования автоматики, систем управления, электротехнических и электронных устройств. Источник поддерживает выбор диапазона входного напряжения переключателем, принудительное воздушное охлаждение, встроенное управление вентилятором и полный набор защит.
Расшифровка партномера
| Партномер | Расшифровка |
| LRS | Серия источников питания Mean Well LRS |
| 600 | Номинальная мощность 600 Вт |
| 15 | Номинальное выходное напряжение 15 В |
Особенности
- Патент MEAN WELL: ZL202220241473.0
- Выбор диапазона входного напряжения переключателем
- Устойчивость к входному перенапряжению 300 В переменного тока в течение 5 секунд
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев
- Принудительное воздушное охлаждение
- Встроенное управление вентилятором ON/OFF
- Низкопрофильное исполнение 1U
- Устойчивость к вибрации 5G
- Работа при температуре окружающей среды до 65 °C
- Допустимая высота эксплуатации до 5000 м
- Срок службы по MTBF более 1K часов
Области применения
- Промышленное автоматизированное оборудование
- Промышленные системы управления
- Механическое и электротехническое оборудование
- Электронные приборы, оборудование и аппаратура
Описание
Серия LRS-600 — это источник питания закрытого исполнения мощностью 600 Вт с одним выходом и низкопрофильной конструкцией высотой 41 мм. Для питания предусмотрен выбор входа 115 В переменного тока или 230 В переменного тока переключателем. Для всей серии доступны выходные напряжения 5 В, 12 В, 15 В, 24 В, 27 В, 36 В и 48 В.
Для LRS-600-15 предусмотрены высокая эффективность, до 91%, и работа в расширенном диапазоне температур при наличии достаточного охлаждения. Источник оснащён полным набором защитных функций и рассчитан на использование в составе промышленной аппаратуры, где требуются компактность, надёжность и стабильность выходного питания.
Электрические параметры
Выход
| Параметр | Значение для LRS-600-15 |
| Номинальное выходное напряжение | 15 В |
| Номинальный выходной ток | 40 А |
| Диапазон тока | 0 ~ 40 А |
| Номинальная мощность | 600 Вт |
| Пульсации и шум | 200 мВ п-п |
| Диапазон подстройки напряжения | 13.8 ~ 16.2 В |
| Допуск по выходному напряжению | ±1.0% |
| Линейная стабилизация | ±0.5% |
| Нагрузочная стабилизация | ±0.5% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 132 В переменного тока / 180 ~ 264 В переменного тока переключателем; 255 ~ 370 В постоянного тока (при включенном режиме 230 В переменного тока) |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД | 91% |
| Ток потребления | 7.5 А / 230 В переменного тока |
| Пусковой ток | 60 А / 230 В переменного тока |
| Ток утечки | <2 мА / 240 В переменного тока |
| Время включения | 1300 мс, 50 мс / 230 В переменного тока при полной нагрузке |
| Время удержания | 20 мс / 230 В переменного тока; 16 мс / 115 В переменного тока при полной нагрузке |
Защиты
| Параметр | Значение |
| Перегрузка | 105 ~ 150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Источник тока с ограничением; после 3 секунд отключается и восстанавливается после повторного включения питания |
| Перенапряжение | 18 ~ 21 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения с восстановлением после повторного включения питания |
| Перегрев | Отключение выходного напряжения с восстановлением после повторного включения питания |
Изоляция и прочность
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 3.75 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 0.5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20 ~ +65 °C (с учётом кривой снижения мощности) |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0.03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Диапазон высоты эксплуатации | До 5000 м |
Функции охлаждения
| Параметр | Значение |
| Управление вентилятором | RTH3 ≥ 50 °C — вентилятор включён; RTH3 ≤ 40 °C — вентилятор выключен |
| Охлаждение | Принудительное воздушное |
ЭМС и безопасность
| Параметр | Значение |
| Категория перенапряжения | III, согласно EN61558, EN50178, EN60664-1, EN62477-1; высота до 2000 м |
| Сертификация безопасности | BS IEC/UL 62368-1, EAC TP TC 004, KC62368-1 (кроме 5 В), BIS IS13252 (Part1):2010 / IEC60950-1:2005, BSMI CNS15598-1, GB 4943.1, BS EN/EN61558-1, BS EN/EN61558-2-16; разработано по AS/NZS 61558.1/2.16 и AS/NZS 62368.1 |
| ЭМС помехоэмиссия | Соответствие EAC TP TC 020, BSMI CNS15936, KC KSC 9832, KSC 9835 |
| ЭМС помехоустойчивость | Соответствие EAC TP TC 020, KC KSC 9832, KSC 9835 |
Механические характеристики
| Параметр | Значение |
| Габариты | 225 × 124 × 41 мм |
| Масса | 0.95 кг |
| Упаковка | 12 шт. / 12.4 кг / 0.77 CUFT |
| Номер корпуса | 292 |
Время наработки на отказ
| Параметр | Значение |
| MTBF | 1533.4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 301.7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Параметры для серии и примечания, относящиеся к LRS-600-15
- Все параметры, не оговорённые отдельно, измеряются при входе 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов и параллельных конденсаторов 0.1 мкФ и 47 мкФ.
- Регулировка выходного напряжения допускается только в диапазоне входного напряжения 100 ~ 120 В переменного тока или 200 ~ 240 В переменного тока; при настройке вне этого диапазона возможна аномальная работа выхода.
- Допуск включает начальную установку, линейную стабилизацию и стабилизацию по нагрузке.
- Линейная стабилизация измеряется от нижнего к верхнему входному напряжению при номинальной нагрузке.
- Нагрузочная стабилизация измеряется от 0% до 100% номинальной нагрузки.
- Время включения измеряется при холодном старте; частое включение и выключение может увеличивать время запуска.
- При пониженном входном напряжении может потребоваться снижение мощности; см. раздел статических характеристик.
- После срабатывания защит требуется типовое время охлаждения 4 минуты перед повторным запуском.
- Для высоты эксплуатации более 2000 м требуется снижение температуры окружающей среды на 5 °C на каждые 1000 м.
- Источник питания рассматривается как компонент для установки в конечное изделие; EMC-испытания выполнены при монтаже на металлической пластине 360 × 360 мм толщиной 1 мм.
- Данный источник питания не соответствует требованиям по гармоническим токам EN61000-3-2. Не применять в ЕС при подключении к сети 220 В и выше, если конечное устройство имеет среднюю или непрерывную входную мощность более 75 Вт либо относится к системам освещения. Исключения: профессиональное оборудование суммарной входной мощностью более 1000 Вт; симметрично управляемые нагревательные элементы мощностью не более 200 Вт.
- RCM указывается на добровольной основе и соответствует соответствующим стандартам IEC или AS/NZS в рамках AS/NZS 4417.1.
- Некоторые модели могут не иметь знака BIS; для уточнения следует обращаться в MEAN WELL.
Примечания
- Файл спецификации относится к серии LRS-600 и содержит данные, применимые к модели LRS-600-15 как части данной линейки.
- Для 5 В модификации предусмотрено отдельное правило тока на маркировке; к модели LRS-600-15 это не относится.
- Для LRS-600-15 значения номинального тока, напряжения и настроечного диапазона взяты из таблицы спецификации серии.
