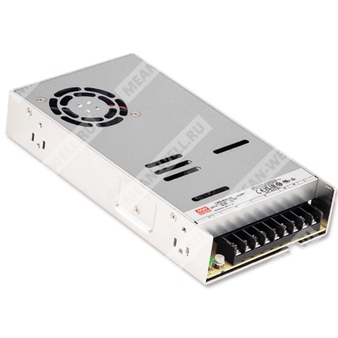

LRS-600-27 - импульсный источник питания с одним выходом 27 В для промышленного оборудования.
Назначение и краткое описание
LRS-600-27 — это закрытый импульсный источник питания серии LRS-600 мощностью 600 Вт с одним выходным каналом 27 В. Модель предназначена для применения в промышленной автоматике, системах управления, электротехническом и электронном оборудовании. Изделие имеет низкопрофильное исполнение, переключаемый диапазон входного напряжения 115/230 В переменного тока, принудительное воздушное охлаждение и встроенное управление вентилятором.
Расшифровка партномера
| Позиция в обозначении | Значение |
| LRS | Серия источников питания Mean Well LRS |
| 600 | Номинальная выходная мощность 600 Вт |
| 27 | Номинальное выходное напряжение 27 В |
Основные особенности
- Патент Mean Well: ZL202220241473.0.
- Переключаемый диапазон входного напряжения.
- Устойчивость к импульсному перенапряжению входа 300 В переменного тока в течение 5 секунд.
- Защиты: от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Принудительное воздушное охлаждение.
- Встроенное управление вентилятором включение/выключение.
- Низкопрофильное исполнение 1U.
- Устойчивость к вибрации 5G.
- Рабочая температура до 65 °C.
- Рабочая высота до 5000 м.
- Наработка на отказ более 1 млн часов.
Применение
- Промышленная автоматизация.
- Промышленные системы управления.
- Механическое и электротехническое оборудование.
- Электронные приборы, оборудование и аппаратура.
Таблица параметров по выходу
| Параметр | Значение для LRS-600-27 |
| Выходное напряжение | 27 В |
| Номинальный выходной ток | 22,2 А |
| Диапазон выходного тока | 0 ~ 22,2 А |
| Номинальная выходная мощность | 599,4 Вт |
| Пульсации и шум | 270 мВ п-п |
| Диапазон подстройки выходного напряжения | 25,65 ~ 29,7 В |
| Допуск по выходному напряжению | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Ограничение по перегрузке | 105 ~ 150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Источник переходит в режим ограничения тока; через 3 секунды отключается, повторное включение питания восстанавливает работу |
| Защита от перенапряжения | 31 ~ 36,5 В |
| Защита от перегрева | Отключение выходного напряжения, восстановление после повторного включения питания |
Таблица параметров по входу
| Параметр | Значение для LRS-600-27 |
| Диапазон входного напряжения | 90 ~ 132 В переменного тока / 180 ~ 264 В переменного тока, переключение |
| Входное постоянное напряжение | 255 ~ 370 В постоянного тока, при положении переключателя 230 В переменного тока |
| Диапазон входной частоты | 47 ~ 63 Гц |
| КПД | 91% |
| Входной ток | 12 А при 115 В переменного тока / 7,5 А при 230 В переменного тока |
| Пусковой ток | 35 А при 115 В переменного тока / 60 А при 230 В переменного тока |
| Ток утечки | <2 мА при 240 В переменного тока |
| Время запуска и нарастания | 1300 мс, 50 мс при 230 В переменного тока; 1300 мс, 50 мс при 115 В переменного тока, при полной нагрузке |
| Время удержания | 20 мс при 230 В переменного тока; 16 мс при 115 В переменного тока, при полной нагрузке |
Таблица параметров по защите и функциям
| Параметр | Значение для LRS-600-27 |
| Защита от короткого замыкания | Есть |
| Защита от перегрузки | Есть |
| Защита от перенапряжения | Есть |
| Защита от перегрева | Есть |
| Управление вентилятором | RTH3 ≥ 50 °C — вентилятор включен; ≤ 40 °C — вентилятор выключен |
| Охлаждение | Принудительное воздушное охлаждение |
Таблица параметров по условиям эксплуатации
| Параметр | Значение для LRS-600-27 |
| Рабочая температура | -20 ~ +65 °C, с учетом кривой дерейтирования |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Рабочая высота | До 5000 м |
| Снижение параметров по высоте | При высоте более 2000 м требуется снижение допустимой температуры окружающей среды на 5 °C на 1000 м |
Таблица по изоляции, безопасности и ЭМС
| Параметр | Значение для LRS-600-27 |
| Испытательное напряжение изоляции | I/P-O/P: 3,75 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Категория перенапряжения | III, согласно EN61558, EN50178, EN60664-1, EN62477-1; высота до 2000 м |
| Стандарты безопасности | BS IEC/UL 62368-1, EAC TP TC 004, KC62368-1, BIS IS13252(Part1):2010/IEC60950-1:2005, BSMI CNS15598-1, GB 4943.1, BS EN/EN61558-1, BS EN/EN61558-2-16 |
| Соответствие EMC | Соответствие EAC TP TC 020, BSMI CNS15936, KC KSC 9832, KSC 9835 |
| Эмиссия EMC | Соответствие EAC TP TC 020, KC KSC 9832, KSC 9835 |
| Условия испытаний EMC | Испытания выполнены на металлической пластине 360 × 360 мм толщиной 1 мм |
Таблица механических параметров
| Параметр | Значение для LRS-600-27 |
| Габаритные размеры | 225 × 124 × 41 мм |
| Масса | 0,95 кг |
| Тип корпуса | Закрытый корпус, низкопрофильное исполнение 1U |
| Исполнение монтажа | Корпусной монтаж, не DIN реечный |
| Охлаждение по конструкции | Воздушный поток через встроенный вентилятор |
| Назначение выводов | AC/L, AC/N, FG, DC OUTPUT -V, DC OUTPUT +V |
| Клеммные выводы | 1–3: AC/L, AC/N, FG; 4–6: DC OUTPUT -V; 7–9: DC OUTPUT +V |
| Крепление | 4 отверстия M4, L=3 мм; 8 отверстий M4 с обеих сторон, L=6 мм |
Таблица по надежности, упаковке и прочим данным
| Параметр | Значение для LRS-600-27 |
| MTBF | 1533,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 301,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Упаковка | 12 шт. / 12,4 кг / 0,77 CUFT |
Примечания
| № | Текст примечания |
| 1 | Все параметры, если отдельно не указано иное, измерены при входе 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ. |
| 3 | Подстройка выходного напряжения допускается только в диапазоне входа 100~120 В переменного тока или 200~240 В переменного тока. При подстройке вне этого диапазона возможна аномальная работа выхода. |
| 4 | Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке. |
| 5 | Линейная стабилизация измеряется от нижнего уровня входного напряжения к верхнему при номинальной нагрузке. |
| 6 | Стабилизация по нагрузке измеряется от 0% до 100% номинальной нагрузки. |
| 7 | Время запуска измеряется при холодном старте. Частое включение и выключение может увеличить это время. |
| 8 | При пониженном входном напряжении может потребоваться дерейтирование. Следует руководствоваться разделом статических характеристик. |
| 9 | После срабатывания защит требуется типовое время охлаждения 4 минуты перед повторным запуском. |
| 10 | При высоте эксплуатации выше 2000 м требуется снижение допустимой температуры окружающей среды на 5 °C на каждые 1000 м. |
| 11 | Источник питания рассматривается как компонент для установки в конечное изделие. Испытания ЭМС выполнены на металлической пластине 360 × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС. |
| 12 | Источник питания не соответствует требованиям по гармоническим токам EN61000-3-2. Не применять в изделиях, подпадающих под указанные в документе условия для ЕС и сети 220 В переменного тока и выше. |
| 13 | RCM применяется на добровольной основе и соответствует соответствующим стандартам IEC или AS/NZS в рамках AS/NZS 4417.1. |
| 14 | Для некоторых моделей может отсутствовать знак BIS; для уточнения следует обратиться в MEAN WELL. |
