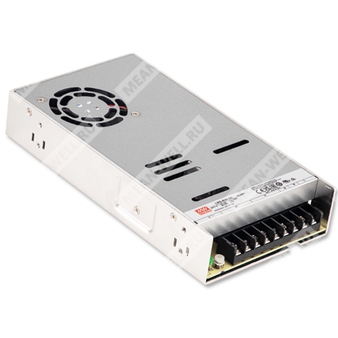

LRS-600-36 - импульсный источник питания 600 Вт на 36 В для промышленного оборудования.
Назначение и краткое описание
LRS-600-36 — это закрытый однотактный импульсный источник питания серии LRS-600 с выходным напряжением 36 В и мощностью 600 Вт. Модель предназначена для промышленной автоматики, систем управления, электротехнического и электронного оборудования, где требуется компактный низкопрофильный источник с принудительным воздушным охлаждением и широким набором защит.
Расшифровка партномера
| Партномер | LRS-600-36 |
| Серия | LRS-600 |
| Номинальная выходная мощность серии | 600 Вт |
| Номинальное выходное напряжение | 36 В |
| Тип исполнения | Закрытый источник питания с одним выходом |
Особенности
- Патент MEAN WELL: ZL202220241473.0.
- Выбор диапазона входного напряжения переключателем.
- Выдерживает кратковременный входной импульс 300 В переменного тока в течение 5 секунд.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Принудительное воздушное охлаждение.
- Встроенное управление вентилятором включение/выключение.
- Низкопрофильное исполнение 1U.
- Устойчивость к вибрации 5G.
- Повышенная рабочая температура до 65 °C.
- Допустимая высота эксплуатации до 5000 м.
- Компактный промышленный источник питания с высокой эффективностью.
- МТBF более 1 млн часов.
Области применения
- Промышленное автоматизированное оборудование.
- Промышленные системы управления.
- Механическое и электротехническое оборудование.
- Электронные приборы, оборудование и аппаратура.
Описание
Серия LRS-600 представляет собой 600-ваттный одно-выходной закрытый источник питания с низкопрофильной конструкцией высотой 41 мм. Устройство рассчитано на питание от сети 115 В переменного тока или 230 В переменного тока с выбором диапазона входа переключателем. Для серии доступны выходные напряжения 5 В, 12 В, 15 В, 24 В, 27 В, 36 В и 48 В.
Для модели LRS-600-36 номинальное выходное напряжение составляет 36 В, что соответствует промышленному классу применения с высоким уровнем нагрузки. Серия обеспечивает высокий КПД, а встроенный долговечный вентилятор позволяет работать в расширенном диапазоне температур при полной нагрузке. Источник питания имеет полный набор защитных функций и анти-вибрационные характеристики, соответствующие требованиям промышленной эксплуатации.
Продукт соответствует международным требованиям безопасности и применяется как высокоэффективное решение для различных промышленных систем.
Электрические параметры
| Модель | LRS-600-36 |
| Выходное напряжение постоянного тока | 36 В |
| Номинальный выходной ток | 16,6 А |
| Диапазон выходного тока | 0 ~ 16,6 А |
| Номинальная выходная мощность | 597,6 Вт |
| Пульсации и шум | 360 мВ п-п |
| Диапазон регулировки выходного напряжения | 34,2 ~ 39,6 В |
| Допуск по выходному напряжению | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установления и нарастания | 1300 мс, 50 мс при 230 В переменного тока; 1300 мс, 50 мс при 115 В переменного тока, при полной нагрузке |
| Время удержания | 20 мс при 230 В переменного тока; 16 мс при 115 В переменного тока, при полной нагрузке |
Входные параметры
| Диапазон входного напряжения | 90 ~ 132 В переменного тока / 180 ~ 264 В переменного тока, переключение диапазона переключателем |
| Диапазон входного постоянного напряжения | 255 ~ 370 В постоянного тока, при положении переключателя 230 В переменного тока |
| Частотный диапазон | 47 ~ 63 Гц |
| КПД, типовое значение | 92% |
| Потребляемый ток, типовое значение | 7,5 А при 230 В переменного тока; 12 А при 115 В переменного тока |
| Пусковой ток, типовое значение | 60 А при 230 В переменного тока; 35 А при 115 В переменного тока |
| Ток утечки | < 2 мА при 240 В переменного тока |
| Выдерживаемое входное перенапряжение | 300 В переменного тока в течение 5 секунд |
Защита
| Перегрузка | 105 ~ 150% от номинальной выходной мощности |
| Перегрузка, тип | Ограничение постоянным током, отключение через 3 секунды; для восстановления требуется повторное включение питания |
| Перенапряжение | 41,4 ~ 48,6 В |
| Перенапряжение, тип | Отключение выходного напряжения; восстановление повторным включением питания |
| Перегрев | Отключение выходного напряжения; восстановление повторным включением питания |
Эксплуатационные параметры
| Рабочая температура | -20 ~ +65 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 5G, по 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Вентилятор | Управление включением и выключением вентилятора; типовой порог RTH3 ≥ 50 °C — вентилятор включён, ≤ 40 °C — выключен |
| Высота эксплуатации | До 5000 м |
Изоляция и безопасность
| Испытательное напряжение изоляции | I/P-O/P: 3,75 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Категория перенапряжения | III |
| Соответствие | Согласно EN61558, EN50178, EN60664-1, EN62477-1; высота до 2000 м |
| Стандарты безопасности | BS IEC/UL 62368-1, EAC TP TC 004, KC62368-1, BIS IS13252(Part1):2010 / IEC60950-1:2005, BSMI CNS15598-1, GB 4943.1, BS EN/EN61558-1, BS EN/EN61558-2-16, AS/NZS 61558.1/2.16, AS/NZS 62368.1 |
ЭМС
| ЭМС-излучение | Соответствие EAC TP TC 020, BSMI CNS15936, KC KSC 9832, KSC 9835 |
| ЭМС-устойчивость | Соответствие EAC TP TC 020, KC KSC 9832, KSC 9835 |
Надёжность, размеры и упаковка
| MTBF | 1533,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 301,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 225 × 124 × 41 мм |
| Масса | 0,95 кг |
| Упаковка | 12 шт. в упаковке; масса упаковки 12,4 кг; объём 0,77 CUFT |
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Регулировка выходного напряжения допускается только в пределах входного диапазона 100~120 В переменного тока или 200~240 В переменного тока; вне этого диапазона возможна аномальная работа выхода.
- Допуск включает допуск настройки, линейную стабилизацию и стабилизацию по нагрузке.
- Линейная стабилизация измеряется при переходе от низкого к высокому входному напряжению на номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 0% до 100% номинальной нагрузки.
- Время установления измеряется при холодном запуске; частые включения и выключения могут увеличить это время.
- При низком входном напряжении может потребоваться снижение нагрузки; см. раздел статических характеристик.
- После срабатывания защит требуется типовое время охлаждения 4 минуты перед повторным запуском.
- Для высоты эксплуатации более 2000 м требуется снижение допустимой температуры окружающей среды на 5 °C на каждые 1000 м.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование; все испытания ЭМС выполнены при монтаже на металлическую пластину 360 × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
- Данное изделие не соответствует требованиям по гармоническим составляющим тока EN61000-3-2 в указанных в документе условиях применения на территории Европейского союза.
- RCM указан на добровольной основе и соответствует применимым стандартам IEC или AS/NZS согласно AS/NZS 4417.1.
- Некоторые модели могут не иметь логотипа BIS; для получения информации следует обращаться в отдел продаж MEAN WELL.
