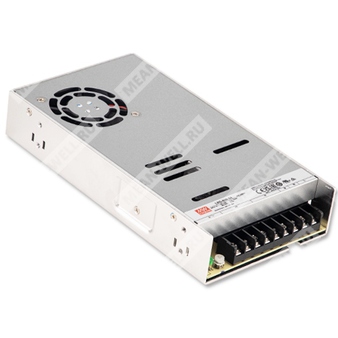

LRS-600-48
LRS-600-48 - импульсный источник питания 48 В, 600 Вт, для промышленного и электронного оборудования.
Серия: LRS-600
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| LRS | Серия источников питания Mean Well LRS |
| 600 | Номинальная выходная мощность 600 Вт |
| 48 | Номинальное выходное напряжение 48 В |
Особенности
- Патент Mean Well: ZL202220241473.0
- Выбор диапазона входного переменного напряжения переключателем
- Выдерживает импульсное входное напряжение 300 В AC в течение 5 секунд
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев
- Принудительное воздушное охлаждение
- Встроенное управление вентилятором по схеме включения/выключения
- Низкопрофильное исполнение 1U
- Устойчивость к вибрации 5G
- Повышенная рабочая температура до 65 °C
- Работа на высоте до 5000 м
- Трехлетний ресурс по гарантии производителя
- MTBF более 1000 тыс. часов
Области применения
- Промышленная автоматизация
- Системы промышленного управления
- Механическое и электротехническое оборудование
- Электронные приборы, устройства и аппаратура
Описание
Серия LRS-600 представляет собой импульсные источники питания с одним выходом в закрытом исполнении и низкопрофильной конструкцией высотой 41 мм. Модель LRS-600-48 рассчитана на номинальное выходное напряжение 48 В и принадлежит к классу источников питания мощностью 600 Вт. Серия поддерживает питание от сети 115 В AC или 230 В AC с выбором диапазона переключателем, обеспечивает высокий КПД до 92% и предназначена для работы в широком диапазоне промышленных применений.
Источник питания оснащен полным набором защит, принудительным охлаждением и встроенным управлением вентилятором. Конструкция ориентирована на применение в промышленной электронике, где требуются компактность, стабильность параметров и высокая надежность при длительной эксплуатации.
Расшифровка и основные параметры модели
| Параметр | Значение |
| Выходное напряжение | 48 В |
| Номинальная мощность | 600 Вт |
| Серия | LRS-600 |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 48 В |
| Номинальный выходной ток | 12,5 А |
| Диапазон регулировки тока | 0 ... 12,5 А |
| Номинальная выходная мощность | 600 Вт |
| Пульсации и шум | 360 мВ пик-пик |
| Диапазон регулировки напряжения | 45,6 ... 52,8 В |
| Допуск по выходному напряжению | ±1,0% |
| Регулировка по линии | ±0,5% |
| Регулировка по нагрузке | ±0,5% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ... 132 В AC / 180 ... 264 В AC, выбор переключателем |
| Диапазон входного постоянного напряжения | 255 ... 370 В DC при положении переключателя на 230 В AC |
| Диапазон частоты сети | 47 ... 63 Гц |
| КПД тип. | 92% |
| Потребляемый ток тип. | 12 А при 115 В AC; 7,5 А при 230 В AC |
| Пусковой ток тип. | 35 А при 115 В AC; 60 А при 230 В AC |
| Ток утечки | менее 2 мА при 240 В AC |
Переходные характеристики
| Параметр | Значение |
| Время установки и нарастания | 1300 мс, 50 мс при 230 В AC и полной нагрузке |
| Время удержания | 20 мс при 230 В AC; 16 мс при 115 В AC, при полной нагрузке |
Защиты
| Параметр | Значение |
| Перегрузка | 105 ... 150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение тока, отключение через 3 секунды, повторное включение для восстановления |
| Перенапряжение | 55,2 ... 64,8 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения питания |
Изоляция и электрическая прочность
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20 ... +65 °C |
| Рабочая влажность | 20 ... 90% RH, без конденсации |
| Температура и влажность хранения | -40 ... +85 °C, 10 ... 95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0 ... 50 °C |
| Охлаждение | Принудительное воздушное |
| Управление вентилятором | RTH3 ≥ 50 °C: FAN ON, ≤ 40 °C: FAN OFF |
| Высота эксплуатации | До 5000 м |
Механические и надежностные данные
| Параметр | Значение |
| Габариты | 225 × 124 × 41 мм |
| Масса | 0,95 кг |
| Упаковка | 12 шт. / 12,4 кг / 0,77 куб. фута |
| Вибростойкость | 10 ... 500 Гц, 5G, 10 минут/цикл, 60 минут по осям X, Y, Z |
| MTBF | 1533,4 тыс. ч минимум по Telcordia SR-332; 301,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Безопасность и ЭМС
| Параметр | Значение |
| Категория перенапряжения | III, согласно EN61558, EN50178, EN60664-1, EN62477-1; высота до 2000 м |
| Стандарты безопасности | BS IEC/UL 62368-1, EAC TP TC 004, KC62368-1, BIS IS13252(Part1):2010/IEC60950-1:2005, BSMI CNS15598-1, GB 4943.1, BS EN/EN61558-1, BS EN/EN61558-2-16, AS/NZS 61558.1/2.16, AS/NZS 62368.1 |
| ЭМС, помехоустойчивость | Соответствие EAC TP TC 020, KC KSC 9832, KSC 9835 |
| ЭМС, уровень излучения | Соответствие EAC TP TC 020, BSMI CNS15936, KC KSC 9832, KSC 9835 |
Примечания
1. Все параметры, специально не оговоренные, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
3. Регулировка напряжения допускается только в диапазоне входного напряжения 100 ... 120 В AC или 200 ... 240 В AC. При регулировке вне этого диапазона возможно аномальное выходное напряжение.
4. Допуск включает допуск настройки, регулировку по линии и регулировку по нагрузке.
5. Регулировка по линии измеряется от низкого уровня входного напряжения к высокому при номинальной нагрузке.
6. Регулировка по нагрузке измеряется от 0% до 100% номинальной нагрузки.
7. Время установки измеряется при холодном запуске. Частые включения и выключения могут увеличивать это время.
8. Может потребоваться снижение допустимой нагрузки при низком входном напряжении. См. раздел статических характеристик.
9. После срабатывания защит требуется 4 минуты тип. охлаждения перед повторным запуском.
10. При высоте эксплуатации более 2000 м требуется снижение температуры окружающей среды на 5 °C/1000 м.
11. Источник питания рассматривается как компонент для установки в конечное изделие. Испытания ЭМС выполняются при монтаже устройства на металлической пластине 360 × 360 мм толщиной 1 мм.
12. Для данной модели не выполняются требования EN61000-3-2 по гармоническим составляющим тока в указанных в документе условиях применения.
13. Сертификация RCM носит добровольный характер и соответствует применимым стандартам IEC или AS/NZS согласно AS/NZS 4417.1.
14. Для части моделей знак BIS может отсутствовать; требуется уточнение у поставщика MEAN WELL.
