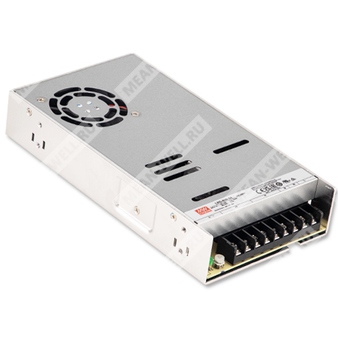

LRS-600-5 - импульсный источник питания 600 Вт с одним выходом 5 В для промышленного оборудования.
Назначение
Компонент LRS-600-5 представляет собой герметизированный импульсный источник питания открытого исполнения с одним выходом, предназначенный для питания промышленной автоматики, систем управления, электротехнического и электронного оборудования. Модель относится к серии LRS-600 и обеспечивает выходное напряжение 5 В при высокой мощности и повышенной устойчивости к вибрации и температурным воздействиям.
Расшифровка партномера
| Позиция в партномере | Значение |
| LRS | Серия источников питания Mean Well LRS |
| 600 | Номинальная мощность серии: 600 Вт |
| 5 | Выходное напряжение: 5 В |
Особенности
- Патент Mean Well: ZL202220241473.0.
- Переключаемый диапазон входного напряжения AC.
- Устойчивость к кратковременному броску входного напряжения 300 В AC в течение 5 секунд.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Принудительное воздушное охлаждение.
- Встроенное управление вентилятором включение/выключение.
- Низкопрофильное исполнение 1U.
- Устойчивость к вибрации 5G.
- Рабочая температура до 65°C.
- Работа на высоте до 5000 м.
- Металлический корпус промышленного исполнения.
Области применения
- Промышленная автоматизация и оборудование.
- Промышленные системы управления.
- Механическое и электротехническое оборудование.
- Электронные приборы, устройства и аппаратура.
Описание
Серия LRS-600 представляет собой источник питания мощностью 600 Вт с одним выходом в закрытом корпусе и низкопрофильной конструкцией высотой 41 мм. Питание осуществляется от сети 115 В AC или 230 В AC, выбираемой переключателем. Серия включает исполнения с выходными напряжениями 5 В, 12 В, 15 В, 24 В, 27 В, 36 В и 48 В.
Для LRS-600-5 номинальное выходное напряжение составляет 5 В. Серия характеризуется высоким КПД до 92%, встроенным долговечным вентилятором и способностью работать при полной нагрузке в диапазоне температур от -20 до +65°C. Изделие имеет полный набор защитных функций и рассчитано на применение в промышленной среде.
Параметры
Выход
| Параметр | Значение |
| Выходное напряжение | 5 В |
| Номинальный ток | 100 А |
| Диапазон тока | 0–100 А |
| Номинальная мощность | 500 Вт |
| Пульсации и шум | 200 мВ п-п |
| Диапазон регулировки напряжения | 4,75–5,5 В |
| Допуск по выходному напряжению | ±2,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±2,0% |
| Уставка, время нарастания | 1300 мс, 50 мс / 230 В AC; 1300 мс, 50 мс / 115 В AC при полной нагрузке |
| Время удержания | 20 мс / 230 В AC; 16 мс / 115 В AC при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90–132 В AC / 180–264 В AC переключателем; 255–370 В DC (при положении 230 В AC) |
| Диапазон частоты сети | 47–63 Гц |
| КПД | 86% |
| Входной ток | 12 А / 115 В AC; 7,5 А / 230 В AC |
| Пусковой ток | 35 А / 115 В AC; 60 А / 230 В AC |
| Ток утечки | <2 мА / 240 В AC |
| Переключение диапазона входного напряжения | Переключателем |
Защита
| Параметр | Значение |
| Перегрузка | 105–150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение постоянным током, отключение через 3 с; повторное включение для восстановления |
| Перенапряжение | 5,75–6,75 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление повторным включением |
| Перегрев | Отключение выходного напряжения, восстановление повторным включением |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции вход–выход | 3,75 кВ AC |
| Испытательное напряжение изоляции вход–земля | 2 кВ AC |
| Испытательное напряжение изоляции выход–земля | 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25°C / 70% RH |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20…+65°C, см. характеристику снижения нагрузки |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -40…+85°C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50°C) |
| Вибрация | 10–500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Высота эксплуатации | До 5000 м |
| Снижение параметров по высоте | Требуется снижение температуры окружающей среды на 5°C/1000 м выше 2000 м |
Функции
| Параметр | Значение |
| Управление вентилятором | RTH3 ≥ 50°C — вентилятор включён; ≤ 40°C — вентилятор выключен |
Безопасность и ЭМС
| Параметр | Значение |
| Категория перенапряжения | III |
| Соответствие категории перенапряжения | Согласно EN61558, EN50178, EN60664-1, EN62477-1; высота до 2000 м |
| Стандарты безопасности | BS IEC/UL 62368-1, EAC TP TC 004, KC62368-1 (кроме 5 В), BIS IS13252(Part1):2010 / IEC60950-1:2005, BSMI CNS15598-1, GB 4943.1, BS EN/EN61558-1, BS EN/EN61558-2-16, AS/NZS 61558.1/2.16, AS/NZS 62368.1 |
| ЭМС-устойчивость | Соответствие EAC TP TC 020, KC KSC 9832, KSC 9835 |
| ЭМС-излучение | Соответствие EAC TP TC 020, BSMI CNS15936, KC KSC 9832, KSC 9835 |
Надёжность
| Параметр | Значение |
| MTBF | 1533,4 тыс. ч минимум, Telcordia SR-332 (Bellcore); 301,7 тыс. ч минимум, MIL-HDBK-217F (25°C) |
Габаритные и упаковочные данные
| Параметр | Значение |
| Размеры | 225 × 124 × 41 мм (Д × Ш × В) |
| Масса | 0,95 кг |
| Упаковка | 12 шт. в упаковке; 12,4 кг; 0,77 CUFT |
| Исполнение корпуса | Металлический корпус, низкопрофильное исполнение 1U |
Примечания
| № | Содержание |
| 1 | Все параметры, если не указано иное, измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C. |
| 2 | Пульсации и шум измеряются в полосе пропускания 20 МГц с использованием витой пары длиной 12" и параллельного конденсатора 0,1 мкФ и 47 мкФ. |
| 3 | Регулировка напряжения допускается только в диапазоне входа 100–120 В AC или 200–240 В AC. Вне этого диапазона возможна аномальная работа выхода. |
| 4 | Допуск включает погрешность настройки, линейную стабилизацию и стабилизацию по нагрузке. |
| 5 | Линейная стабилизация измеряется от низкого до высокого уровня входного напряжения при номинальной нагрузке. |
| 6 | Стабилизация по нагрузке измеряется от 0% до 100% номинальной нагрузки. |
| 7 | Время установки измеряется при холодном запуске. Частое включение и выключение может увеличивать это время. |
| 8 | При низком входном напряжении может потребоваться снижение мощности. См. раздел «Статические характеристики». |
| 9 | После срабатывания защит требуется типовое время охлаждения 4 мин перед повторным запуском. |
| 10 | При высоте более 2000 м требуется снижение допустимой температуры окружающей среды на 5°C на каждые 1000 м. |
| 11 | Источник питания рассматривается как компонент для установки в конечное изделие; ЭМС-испытания выполнены при монтаже на металлической пластине 360 × 360 мм толщиной 1 мм. |
| 12 | Для данного источника питания не выполняются требования по гармоническим токам EN61000-3-2 в ряде условий применения в ЕС. |
| 13 | RCM носит добровольный характер и соответствует применимым стандартам IEC или AS/NZS согласно AS/NZS 4417.1. |
| 14 | Некоторые исполнения могут не иметь логотипа BIS. |
