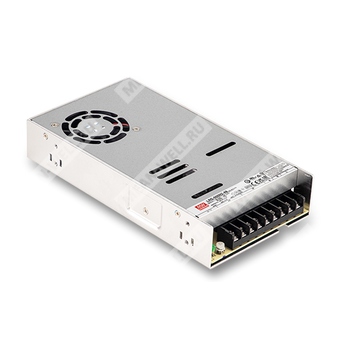

LRS-600N2-24 - импульсный источник питания 600 Вт с выходом 24 В постоянного тока, пиковым режимом и принудительным охлаждением.
Расшифровка партномера
| Позиция | Обозначение | Значение |
| Серия | LRS | Закрытый источник питания серии LRS |
| Номинальная мощность | 600 | 600 Вт |
| Исполнение | N2 | Серия LRS-600N2 с функцией 2-кратной пиковой мощности |
| Выходное напряжение | 24 | 24 В постоянного тока |
Назначение и особенности
Источник питания LRS-600N2-24 относится к закрытым одно-выходным промышленным AC/DC преобразователям мощностью 600 Вт. Изделие предназначено для питания промышленной автоматизации, систем управления, механического и электротехнического оборудования, электронных приборов и аппаратов, а также нагрузок с выраженной индуктивной и ёмкостной составляющей.
Модель рассчитана на работу от сети переменного тока с переключаемым входным диапазоном 115/230 В. Конструкция выполнена в низкопрофильном корпусе высотой 41 мм, предусматривает принудительное воздушное охлаждение и встроенное управление вентилятором. Для данной серии заявлена способность выдерживать кратковременную пиковую мощность до 200% от номинала, что важно для электромеханических нагрузок и режимов пуска.
Изделие имеет полный набор защит: от короткого замыкания, перегрузки, перенапряжения и перегрева. Входная и выходная части, а также корпусная цепь заземления обеспечивают высокий уровень электрической прочности и изоляции для промышленного применения.
Основные особенности
- Выбор диапазона входного напряжения переключателем.
- Выдерживание входного перенапряжения 300 В AC в течение 5 секунд.
- Пиковая мощность до 200% от номинальной.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Принудительное воздушное охлаждение.
- Встроенное управление вентилятором включения/выключения.
- Соответствие требованиям IEC/BS EN/EN61558-1 и EN62368-1.
- Устойчивость к вибрации 5G.
- Категория перенапряжения III.
- Рабочая температура до 65 °C.
- Рабочая высота до 2000 м.
Области применения
- Промышленные автоматизированные машины.
- Промышленные системы управления.
- Механическое и электротехническое оборудование.
- Электронные приборы, устройства и аппаратура.
- Нагрузки с индуктивным и ёмкостным характером.
Параметры выхода
| Параметр | Значение для LRS-600N2-24 |
| Выходное напряжение | 24 В |
| Номинальный ток | 25 А |
| Диапазон выходного тока | 0 ~ 25 А |
| Номинальная мощность | 600 Вт |
| Пульсации и шум | 240 мВ п-п |
| Диапазон подстройки напряжения | 22.8 ~ 26.4 В |
| Допуск по выходному напряжению | ±1.0% |
| Стабилизация по линии | ±0.5% |
| Стабилизация по нагрузке | ±0.5% |
| Диапазон перегрузочной характеристики по перенапряжению | 27.6 ~ 32.4 В |
Параметры входа
| Параметр | Значение для LRS-600N2-24 |
| Диапазон входного напряжения | 90 ~ 132 В AC / 180 ~ 264 В AC, переключение тумблером |
| Диапазон входного постоянного напряжения | 255 ~ 370 В DC при положении переключателя 230 В AC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Потребляемый ток | 12 А / 115 В AC; 7.5 А / 230 В AC |
| Пусковой ток | 35 А / 115 В AC; 60 А / 230 В AC |
| Потребляемый ток переменного входа | 13.8 ~ 16.2 Вт эквивалентно не указывается; значение в документе не дано, указан ток по входу |
| Входное перенапряжение | 300 В AC в течение 5 секунд |
| Дополнительное замечание по подстройке | Регулировка напряжения допускается только в пределах 100 ~ 120 В AC или 200 ~ 240 В AC |
Эффективность и динамические параметры
| Параметр | Значение для LRS-600N2-24 |
| КПД, тип. | 91% |
| Время установки, тип. | 1300 мс при 230 В AC, 1300 мс при 115 В AC, при полной нагрузке |
| Время нарастания, тип. | 50 мс при 230 В AC, 50 мс при 115 В AC, при полной нагрузке |
| Время удержания, тип. | 20 мс при 230 В AC; 16 мс при 115 В AC, при полной нагрузке |
Защиты и функции
| Функция | Реализация |
| Защита от перегрузки | При выходной мощности более 105% от номинальной в течение более 5 секунд — отключение выходного напряжения, восстановление после повторного включения |
| Режим ограничения тока | При выходной мощности более 200% от номинальной в течение более 5 секунд — отключение выходного напряжения, восстановление после повторного включения |
| Защита от перенапряжения | 27.6 ~ 32.4 В; отключение выходного напряжения, восстановление после повторного включения |
| Защита от перегрева | Отключение выходного напряжения, восстановление после повторного включения |
| Управление вентилятором | RTH3 ≥ 50 °C — вентилятор включён; RTH3 ≤ 40 °C — вентилятор выключен |
Параметры окружающей среды
| Параметр | Значение |
| Рабочая температура | -20 ~ +65 °C, см. кривую дерейтирования |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура хранения и влажность | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0.03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Категория перенапряжения | III |
| Высота эксплуатации | До 2000 м |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение между входом и выходом | 3.75 кВ AC |
| Испытательное напряжение между входом и корпусом | 2 кВ AC |
| Испытательное напряжение между выходом и корпусом | 0.5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ток утечки | <2 мА / 240 В AC |
Надёжность
| Параметр | Значение |
| MTBF, минимум | 1336.2 тыс. ч по Telcordia SR-332 (Bellcore) |
| MTBF, минимум | 230.8 тыс. ч по MIL-HDBK-217F (25 °C) |
Безопасность и соответствие
| Раздел | Соответствие |
| Стандарты безопасности | BS IEC/UL 62368-1, EAC TP TC 004, BIS IS13252(Part 1):2010 / IEC60950-1:2005, BSMI CNS15598-1, GB 4943.1, BS EN/EN61558-1, BS EN/EN61558-2-16, проектирование по AS/NZS61558.1/2.16, AS/NZS62368.1 |
| ЭМС, помехоустойчивость | Соответствие EAC TP TC 020 |
| ЭМС, излучение | Соответствие EAC TP TC 020, BSMI CNS15936 |
| Категория по перенапряжению | III |
Габариты и масса
| Параметр | Значение |
| Габариты корпуса | 225 × 124 × 41 мм |
| Масса | 0.95 кг |
| Упаковка | 12 шт. в коробке / 12.4 кг / 0.77 куб. фута |
Примечания
1. Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной нагрузкой служит параллельное соединение конденсаторов 0.1 мкФ и 47 мкФ.
3. Подстройка напряжения допускается только в пределах 100 ~ 120 В AC или 200 ~ 240 В AC. При подстройке вне этого диапазона возможно ненормальное поведение выхода.
4. Время установки измеряется при холодном запуске. Частые включения и выключения могут увеличивать время установки.
5. После срабатывания защит требуется типовое время охлаждения 4 минуты перед повторным запуском.
6. Источник питания рассматривается как компонент для установки в конечное изделие. Испытания ЭМС выполняются при монтаже на металлической пластине 360 × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС.
7. Данный источник питания не соответствует требованиям по гармоническому току EN61000-3-2 в ряде применений.
8. RCM носит добровольный характер и соответствует применимым стандартам IEC или AS/NZS в соответствии с AS/NZS 4417.1.
Краткая сводка по модели: LRS-600N2-24 — промышленный источник питания 24 В / 25 А с номинальной мощностью 600 Вт, пиковым режимом до 200% и принудительным охлаждением.
