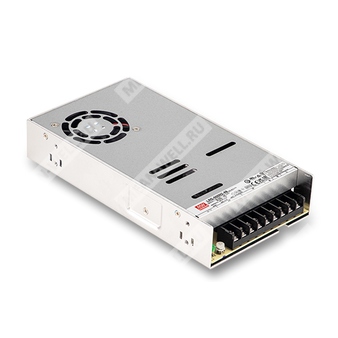

LRS-600N2-48 - импульсный источник питания 48 В, 600 Вт, для промышленной нагрузки с кратковременной пиковой перегрузкой.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| LRS | Серия источников питания Mean Well в низкопрофильном закрытом корпусе |
| 600 | Номинальная мощность 600 Вт |
| N2 | Модификация серии с поддержкой повышенной пиковой мощности |
| 48 | Выходное напряжение 48 В |
Назначение и особенности
Модель LRS-600N2-48 относится к серии одно-выходных закрытых источников питания мощностью 600 Вт с низкопрофильным исполнением и высотой корпуса 41 мм. Изделие предназначено для питания промышленного оборудования, систем управления, электромеханических и электронных устройств, а также нагрузок с выраженной индуктивной и емкостной составляющей.
Источник питания рассчитан на питание от сети переменного тока с переключаемым диапазоном 115/230 В, обладает высоким КПД до 92%, встроенным долговечным вентилятором и функцией управления вентилятором ON/OFF. Серия допускает кратковременную пиковую перегрузку до 200% от номинальной мощности, что важно для электродвигателей и механизмов с повышенным пусковым током.
Особенности
- Выбор диапазона входного напряжения переключателем.
- Устойчивость к сетевому импульсу 300 В переменного тока в течение 5 секунд.
- Способность обеспечивать до 200% пиковой мощности.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Принудительное воздушное охлаждение.
- Встроенное управление вентилятором ON/OFF.
- Соответствие требованиям IEC/BS EN/EN61558-1 и 62368-1.
- Устойчивость к вибрации 5G.
- Категория перенапряжения III.
- Рабочая температура до 65 °C.
- Рабочая высота до 2000 м.
Применения
- Промышленное автоматическое оборудование.
- Промышленные системы управления.
- Механическое и электрическое оборудование.
- Электронные приборы, устройства и аппаратура.
- Нагрузки индуктивного и емкостного типа.
Выходные параметры
| Параметр | Значение для LRS-600N2-48 |
|---|
| Выходное напряжение | 48 В |
| Номинальный выходной ток | 12,5 А |
| Диапазон регулировки выходного напряжения | 45,6…52,8 В |
| Номинальная выходная мощность | 600 Вт |
| Пульсации и шум | 360 мВ п-п |
| Допуск по выходному напряжению | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Нагрузочная стабилизация | ±0,5% |
| КПД типовой | 92% |
| Диапазон регулировки | 13,8…16,2 В не относится; для данной модели по таблице указан диапазон 45,6…52,8 В |
Входные параметры
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 90…132 В AC / 180…264 В AC, переключение переключателем; 255…370 В DC при положении 230 В AC |
| Частота сети | 47…63 Гц |
| Входной ток типовой | 7,5 А при 230 В AC; 12 А при 115 В AC |
| Пусковой ток типовой | 60 А при 230 В AC; 35 А при 115 В AC |
| Ток утечки | <2 мА при 240 В AC |
| Время установления, время нарастания | 1300 мс, 50 мс при 230 В AC; 1300 мс, 50 мс при 115 В AC, при полной нагрузке |
| Время удержания типовое | 20 мс при 230 В AC; 16 мс при 115 В AC, при полной нагрузке |
| Переключение диапазона входа | 115/230 В AC переключателем |
Защиты
| Защита | Условия срабатывания и восстановление |
|---|
| Перегрузка | При выходной мощности более 105% от номинальной в течение более 5 секунд — отключение выходного напряжения; восстановление после повторного включения |
| Перегрузка по току | Ограничение постоянным током при выходной мощности более 200% от номинальной в течение более 5 секунд, затем отключение выходного напряжения; восстановление после повторного включения |
| Перенапряжение | 55,2…64,8 В; защита с отключением выходного напряжения и восстановлением после повторного включения |
| Перегрев | Отключение выходного напряжения и восстановление после повторного включения |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура | −20…+65 °C, с учетом кривой снижения нагрузки |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | −40…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Система охлаждения | Принудительное воздушное охлаждение |
| Управление вентилятором | RTH3 ≥ 50 °C — вентилятор включен; RTH3 ≤ 40 °C — вентилятор выключен |
| Высота эксплуатации | До 2000 м |
Электрическая прочность и изоляция
| Параметр | Значение |
|---|
| Испытательное напряжение вход-выход | 3,75 кВ AC |
| Испытательное напряжение вход-земля | 2 кВ AC |
| Испытательное напряжение выход-земля | 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм минимум при 500 В DC, 25 °C, 70% RH |
Надежность и механические данные
| Параметр | Значение |
|---|
| MTBF по Telcordia SR-332 | 1336,2 тыс. ч минимум |
| MTBF по MIL-HDBK-217F | 230,8 тыс. ч минимум, при 25 °C |
| Габариты | 225 × 124 × 41 мм |
| Масса | 0,95 кг |
| Упаковка | 12 шт.; 12,4 кг; 0,77 CUFT |
| Исполнение корпуса | Закрытый металлический корпус, низкопрофильное исполнение |
| Схема обдува | Направление воздушного потока указано на корпусе |
Безопасность и ЭМС
| Параметр | Значение |
|---|
| Стандарты безопасности | BS IEC/UL 62368-1, EAC TP TC 004, BIS IS13252(Part1):2010/IEC60950-1:2005, BSMI CNS15598-1, GB 4943.1, BS EN/EN61558-1, BS EN/EN61558-2-16, проектирование по AS/NZS61558.1/2.16, AS/NZS62368.1 |
| Помехоустойчивость | Соответствие EAC TP TC 020 |
| Эмиссия | Соответствие EAC TP TC 020, BSMI CNS15936 |
| Категория перенапряжения | III |
Примечания
| 1. | Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2. | Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной цепи 0,1 мкФ и 47 мкФ, включенных параллельно. |
| 3. | Регулировка напряжения допускается только в диапазоне входа 100…120 В AC или 200…240 В AC. При регулировке вне этого диапазона возможна аномальная работа выхода. |
| 4. | Время установления измеряется при холодном запуске. Частое включение и выключение источника питания может увеличивать это время. |
| 5. | После срабатывания защит требуется типовое время охлаждения 4 мин перед повторным запуском. |
| 6. | Источник питания рассматривается как компонент для установки в конечное изделие; все испытания ЭМС выполнялись при монтаже на металлическую пластину 360 × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие директивам ЭМС. |
| 7. | Данный источник питания не соответствует требованиям по гармоническому току EN61000-3-2 и не должен применяться при соблюдении условий, указанных в документе для конечных устройств в ЕС с подключением к сети 220 В AC и выше, включая определенные типы нагрузок и систем освещения. |
| 8. | RCM приведен на добровольной основе и соответствует применимым стандартам IEC или AS/NZS в соответствии с AS/NZS 4417.1. |
Обозначения для применения: источник питания промышленного назначения с выходом 48 В, номинальной мощностью 600 Вт и кратковременной пиковой мощностью до 200% для электромеханических нагрузок и систем автоматизации.
