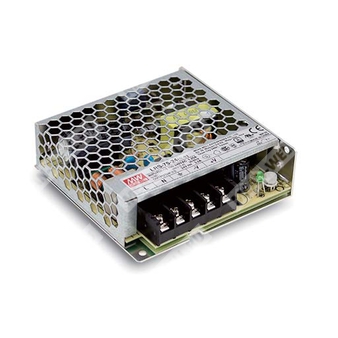

LRS-75-12 - импульсный источник питания с одним выходом 12 В для промышленной, автоматизированной и бытовой аппаратуры.
Расшифровка партномера
| Параметр | Значение |
| Серия | LRS |
| Номинальная мощность | 75 Вт |
| Выходное напряжение | 12 В |
Назначение и особенности
Источник питания LRS-75-12 относится к серии LRS-75 и представляет собой компактный закрытый импульсный AC/DC преобразователь с одним выходом, рассчитанный на работу от универсальной сети переменного тока и источников постоянного напряжения в широком диапазоне входа.
Конструкция выполнена в низкопрофильном металлическом корпусе с улучшенным теплоотводом за счёт металлической сетчатой крышки. Охлаждение осуществляется свободной конвекцией воздуха без вентилятора. Изделие ориентировано на применение в промышленной автоматизации, системах управления, электронном и электротехническом оборудовании, а также в бытовой технике.
Основные особенности
- Универсальный вход переменного тока с полным диапазоном.
- Устойчивость к броску входного напряжения 300 В AC в течение 5 секунд.
- Мощность 75 Вт при одном выходе.
- Низкое потребление без нагрузки менее 0,3 Вт.
- Компактное исполнение и низкий профиль 1U.
- Рабочая температура до 70 °C.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение свободной конвекцией.
- Соответствие требованиям стандартов безопасности и ЭМС.
- Работа на высоте до 5000 м с учётом примечания о дерейтинге.
- Устойчивость к вибрации 5G.
- Светодиодный индикатор наличия питания.
Области применения
- Промышленная автоматика.
- Промышленные системы управления.
- Механическое и электротехническое оборудование.
- Электронные приборы, оборудование и аппаратура.
- Бытовая техника.
Параметры выхода
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Номинальный ток | 6 А |
| Диапазон тока | 0 ~ 6 А |
| Номинальная мощность | 72 Вт |
| Пиковая/допустимая мощность серии | 75 Вт |
| Диапазон регулировки выходного напряжения | 10,2 ~ 13,8 В |
| Пульсации и шум | 120 мВ п-п |
| Допуск по выходному напряжению | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 264 В AC |
| Диапазон входного постоянного напряжения | 120 ~ 373 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД тип. | 89% |
| Входной ток тип. | 1,4 А при 115 В AC; 0,85 А при 230 В AC |
| Пусковой ток тип. | 65 А при холодном старте, 230 В AC |
| Ток утечки | < 0,75 мА при 240 В AC |
| Время установки, тип. | 500 мс, 30 мс при 230 В AC; 500 мс, 30 мс при 115 В AC, при полной нагрузке |
| Время удержания тип. | 60 мс при 230 В AC; 12 мс при 115 В AC, при полной нагрузке |
Защита
| Параметр | Значение |
| Перегрузка | 110 ~ 150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 13,8 ~ 16,2 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30 ~ +70 °C |
| Рабочая температура с учётом дерейтинга | См. кривую дерейтинга |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Рабочая высота | До 5000 м |
| Категория перенапряжения | III |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции вход-выход | 4 кВ AC |
| Испытательное напряжение изоляции вход-земля | 2 кВ AC |
| Испытательное напряжение изоляции выход-земля | 1,25 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
Надёжность и ресурс
| Параметр | Значение |
| MTBF | 3334,3 тыс. ч минимум по Telcordia SR-332 (Bellcore) |
| MTBF по MIL-HDBK-217F | 667,2 тыс. ч минимум при 25 °C |
Размеры и упаковка
| Параметр | Значение |
| Габаритные размеры | 99 × 97 × 30 мм |
| Масса | 0,23 кг |
| Количество в упаковке | 45 шт. |
| Масса упаковки | 11,5 кг |
| Объём упаковки | 0,77 куб. фута |
Соответствие стандартам безопасности и ЭМС
Стандарты безопасности: UL62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16, GB 4943.1, BSMI CNS15598-1, EAC TP TC 004, AS/NZS 62368.1 (по CB), KC62368-1, BIS IS13252 (Part1): 2010 / IEC 60950-1: 2005.
Эмиссия ЭМС: BS EN/EN55032 (CISPR32) класс B, BS EN/EN55014, BS EN/EN61000-3-2, BS EN/EN61000-3-3, GB17625.1, GB/T 9254.1, BSMI CNS15936, EAC TP TC 020, KC KSC 9832, KSC 9835.
Помехоустойчивость ЭМС: BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN/EN61000-6-2, BS EN/EN50082-2, BS EN/EN55035, уровень тяжёлой промышленности, EAC TP TC 020, KC KSC 9832, KSC 9835.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконечной 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- Линейная стабилизация измеряется от низкого к высокому входному напряжению при номинальной нагрузке.
- Стабилизация по нагрузке измеряется в диапазоне от 0% до 100% номинальной нагрузки.
- Время установки измеряется при первом холодном запуске. Частое включение и выключение питания может увеличить это время.
- Для высоты эксплуатации более 2000 м требуется дерейтинг температуры окружающей среды 5 °C на 1000 м.
- Источник питания является компонентом, предназначенным для установки в конечное изделие. ЭМС-испытания выполнялись при монтаже на металлической пластине 360 × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно подтверждено на соответствие директивам ЭМС.
- Некоторые модели могут не иметь логотип BIS.
Монтаж и подключение
| Назначение контактов | Описание |
| 1 | Вход переменного тока L |
| 2 | Вход переменного тока N |
| 3 | Заземление FG |
| 4 | Выход постоянного тока -V |
| 5 | Выход постоянного тока +V |
