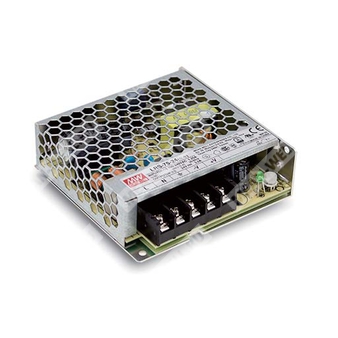

LRS-75-15 - импульсный источник питания 75 Вт с одним выходом 15 В для промышленной и бытовой аппаратуры.
Расшифровка партномера
| Позиция | Расшифровка |
| LRS | Серия источников питания Mean Well LRS |
| 75 | Номинальная мощность 75 Вт |
| 15 | Выходное напряжение 15 В |
Назначение и особенности
LRS-75-15 представляет собой закрытый импульсный источник питания с одним выходом, предназначенный для преобразования сети переменного или постоянного тока в стабилизированное напряжение 15 В. Модель выполнена в малопрофильном корпусе высотой 30 мм, рассчитана на применение в промышленной автоматике, системах управления, измерительном и электротехническом оборудовании, а также в бытовой технике. Источник питания допускает широкий диапазон входного напряжения, отличается высокой эффективностью, низким потреблением без нагрузки и воздушным охлаждением за счёт естественной конвекции.
Области применения
- Промышленное автоматическое оборудование
- Промышленные системы управления
- Механическое и электрическое оборудование
- Электронные приборы, аппаратура и устройства
- Бытовые приборы
Особенности
- Универсальный вход переменного тока с полным диапазоном
- Устойчивость к импульсному перенапряжению 300 В AC в течение 5 секунд
- Потребление на холостом ходу менее 0,3 Вт
- Компактный корпус и низкий профиль 1U
- Рабочая температура до 70 °C
- Защита от короткого замыкания, перегрузки и перенапряжения
- Охлаждение свободной конвекцией воздуха
- Соответствие требованиям стандартов для бытовой аппаратуры
- Допустимая высота эксплуатации до 5000 м
- Устойчивость к вибрации 5G
- Высокая эффективность и высокая надёжность
- Светодиодная индикация включения
- Категория перенапряжения III
- Испытание на 100 % полную нагрузку в режиме приработки
Описание
Серия LRS-75 является источником питания мощностью 75 Вт с одним выходом в закрытом исполнении и низкопрофильной конструкцией высотой 30 мм. Применение универсального входа 85–264 В AC позволяет использовать изделие в широком спектре сетевых условий. Для серии предусмотрена линейка выходных напряжений 5 В, 12 В, 15 В, 24 В, 36 В и 48 В. В модификации LRS-75-15 реализован выход 15 В при номинальной мощности 75 Вт.
КПД устройства достигает 89 %. Металлический перфорированный корпус улучшает теплоотвод, благодаря чему вся серия может работать в диапазоне температур от -30 до +70 °C при естественной конвекции без вентилятора. Низкое потребление в режиме холостого хода, менее 0,3 Вт, снижает энергопотребление конечной системы. Серия рассчитана на применение в промышленной технике и удовлетворяет требованиям международных стандартов безопасности.
Расшифровка партномера
| Обозначение | Значение |
| LRS | Серия |
| 75 | Номинальная мощность, 75 Вт |
| 15 | Номинальное выходное напряжение, 15 В |
Выход
| Параметр | Значение |
| Выходное напряжение | 15 В |
| Номинальный ток | 5 А |
| Диапазон тока | 0–5 А |
| Номинальная мощность | 75 Вт |
| Пульсации и шум, максимум | 120 мВ пик-пик |
| Диапазон подстройки выходного напряжения | 13,5–18 В |
| Допуск выходного напряжения | ±1,0 % |
| Стабилизация по сети | ±0,5 % |
| Стабилизация по нагрузке | ±0,5 % |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85–264 В AC / 120–373 В DC |
| Диапазон входной частоты | 47–63 Гц |
| КПД, тип. | 89 % |
| Входной ток, тип. | 1,4 А при 115 В AC; 0,85 А при 230 В AC |
| Пусковой ток, тип. | 65 А при 230 В AC, холодный запуск |
| Ток утечки | <0,75 мА при 240 В AC |
| Время включения, подъёма | 500 мс, 30 мс при 230 В AC; 500 мс, 30 мс при 115 В AC, при полной нагрузке |
| Время удержания | 60 мс при 230 В AC; 12 мс при 115 В AC, при полной нагрузке |
Защиты
| Параметр | Значение |
| Перегрузка | 110–150 % от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 13,8–16,2 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения с последующим повторным включением |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30…+70 °C |
| Рабочая влажность | 20–90 % RH, без конденсации |
| Температура хранения | -40…+85 °C |
| Влажность хранения | 10–95 % RH, без конденсации |
| Температурный коэффициент | ±0,03 %/°C в диапазоне 0…50 °C |
| Вибростойкость | 10–500 Гц, 5G, по 10 мин/цикл, 60 мин по осям X, Y, Z |
| Максимальная высота эксплуатации | До 5000 м |
Безопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение | Вход–выход: 4 кВ AC; вход–FG: 2 кВ AC; выход–FG: 1,25 кВ AC |
| Сопротивление изоляции | Вход–выход, вход–FG, выход–FG: 100 МОм / 500 В DC / 25 °C / 70 % RH |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16, GB 4943.1, BSMI CNS15598-1, EAC TP TC 004, AS/NZS 62368.1 (по CB), KC62368-1, BIS IS13252 (Part1):2010 / IEC 60950-1:2005 |
| Эмиссия ЭМС | BS EN/EN55032 (CISPR32) Class B, BS EN/EN55014, BS EN/EN61000-3-2, -3, GB17625.1, GB/T 9254.1, BSMI CNS15936, EAC TP TC 020, KC KSC 9832, KSC 9835 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; BS EN/EN61000-6-2 (BS EN/EN50082-2), BS EN/EN55035; heavy industry level; EAC TP TC 020; KC KSC 9832, KSC 9835 |
Надёжность, масса и габариты
| Параметр | Значение |
| MTBF | 3334,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 667,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 99 × 97 × 30 мм |
| Масса | 0,23 кг |
| Упаковка | 45 шт.; 11,5 кг; 0,77 куб. фута |
Монтаж и присоединение
| Номер вывода | Назначение |
| 1 | Выход постоянного тока −V |
| 2 | Выход постоянного тока +V |
| 3 | Защитное заземление FG |
| 4 | Вход переменного тока AC/L |
| 5 | Вход переменного тока AC/N |
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск уставки, стабилизацию по сети и стабилизацию по нагрузке.
- Стабилизация по сети измеряется от минимального к максимальному входному напряжению при номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 0 % до 100 % номинальной нагрузки.
- Время включения измеряется при холодном первом запуске. Частое включение и выключение источника питания может увеличить время включения.
- Для высоты эксплуатации более 2000 м требуется снижение допустимой температуры на 5 °C на 1000 м.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие. Испытания ЭМС проводились при монтаже на металлической пластине 360 × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС.
- Некоторые исполнения могут не иметь знака BIS; для уточнения следует обращаться в MEAN WELL.
