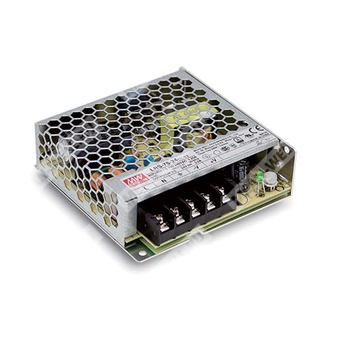

LRS-75-24 - импульсный AC/DC источник питания 24 В для промышленной и бытовой аппаратуры.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| LRS | Серия источников питания Mean Well LRS |
| 75 | Номинальная мощность 75 Вт |
| 24 | Номинальное выходное напряжение 24 В |
Назначение и особенности
Серия LRS-75 представляет собой компактный закрытый источник питания мощностью 75 Вт с одним выходом, выполненный в низкопрофильном корпусе высотой 30 мм. Модель LRS-75-24 предназначена для преобразования сетевого переменного или постоянного входного напряжения в стабилизированное выходное напряжение 24 В постоянного тока.
Изделие рассчитано на работу в широком диапазоне входного напряжения 85–264 В переменного тока или 120–373 В постоянного тока, обладает высоким КПД, естественным охлаждением за счет свободной конвекции и малым энергопотреблением на холостом ходу. Конструкция с металлической сетчатой крышкой улучшает теплоотвод. Источник питания имеет полный набор защит и соответствует требованиям по безопасности и электромагнитной совместимости для промышленного и бытового применения.
Области применения
- Промышленное автоматическое оборудование
- Системы промышленного управления
- Механическое и электротехническое оборудование
- Электронные приборы, аппаратура и устройства
- Бытовая техника
Выходные параметры
| Параметр | Значение |
|---|
| Модель | LRS-75-24 |
| Выходное напряжение постоянного тока | 24 В |
| Номинальный выходной ток | 3,2 А |
| Диапазон выходного тока | 0–3,2 А |
| Номинальная мощность | 76,8 Вт |
| Диапазон подстройки выходного напряжения | 21,6–28,8 В |
| Пульсации и шум | 150 мВ п-п |
| Допуск по выходному напряжению | ±1,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
Входные параметры
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 85–264 В переменного тока, 120–373 В постоянного тока |
| Диапазон входной частоты | 47–63 Гц |
| КПД типовой | 90% |
| Потребляемый входной ток типовой | 0,85 А при 230 В AC |
| Пусковой ток типовой | 65 А при 230 В AC, холодный запуск |
| Ток утечки | <0,75 мА при 240 В AC |
| Время запуска, нарастания | 500 мс, 30 мс при 230 В AC; 500 мс, 30 мс при 115 В AC при полной нагрузке |
| Время удержания | 60 мс при 230 В AC; 12 мс при 115 В AC при полной нагрузке |
Защитные функции
| Функция | Описание |
|---|
| Защита от перегрузки | 110–150% от номинальной выходной мощности; режим прерывистого срабатывания с автоматическим восстановлением после устранения неисправности |
| Защита от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура | от -30 до +70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | от -40 до +85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0–50 °C) |
| Вибростойкость | 10–500 Гц, 5 G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Рабочая высота | до 5000 м |
| Снижение допустимой температуры по высоте | 5 °C на 1000 м при высоте более 2000 м |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
|---|
| Электрическая прочность | Вход–выход: 4 кВ AC; вход–корпус: 2 кВ AC; выход–корпус: 1,25 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Категория перенапряжения | III |
Соответствие стандартам
| Группа | Стандарты |
|---|
| Безопасность | UL62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16, GB 4943.1, BSMI CNS15598-1, EAC TP TC 004, AS/NZS 62368.1 (по CB), KC62368-1, BIS IS13252 (Part1): 2010 / IEC 60950-1: 2005 |
| Электромагнитная эмиссия | BS EN/EN55032 (CISPR32) Класс B, BS EN/EN55014, BS EN/EN61000-3-2, BS EN/EN61000-3-3, GB17625.1, GB/T 9254.1, BSMI CNS15936, EAC TP TC 020, KC KSC 9832, KSC 9835 |
| Электромагнитная помехоустойчивость | BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; BS EN/EN61000-6-2; BS EN/EN55035; уровень для тяжелой промышленности; EAC TP TC 020; KC KSC 9832, KSC 9835 |
Надежность, габариты и упаковка
| Параметр | Значение |
|---|
| MTBF | 3334,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 667,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 99 × 97 × 30 мм (Д × Ш × В) |
| Масса | 0,23 кг |
| Упаковка | 45 шт. / 11,5 кг / 0,77 CUFT |
Механические данные
Корпус: Case No. 240A. Подключение выполнено через винтовые клеммы. Назначение контактов:
| Номер контакта | Назначение |
|---|
| 1 | Вход переменного тока L |
| 2 | Вход переменного тока N |
| 3 | Защитное заземление FG |
| 4 | Выход постоянного тока -V |
| 5 | Выход постоянного тока +V |
Структура и принцип работы
Функциональная схема включает входной EMI-фильтр, выпрямитель и фильтр, узел силовой коммутации, выходной выпрямитель и фильтр, цепи контроля, узел обнаружения неисправностей и защиту от перегрузки и перенапряжения. Рабочая частота преобразования составляет 65 кГц.
Примечания
1. Все параметры, если не указано иное, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершенной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
4. Стабилизация по сети измеряется при переходе от минимального к максимальному входному напряжению на номинальной нагрузке.
5. Стабилизация по нагрузке измеряется при изменении нагрузки от 0 до 100% номинальной.
6. Время установки измеряется при первом холодном запуске; быстрое повторное включение и выключение источника питания может увеличить это время.
7. При высоте эксплуатации более 2000 м требуется снижение допустимой температуры окружающей среды на 5 °C на каждые 1000 м.
8. Источник питания рассматривается как компонент, устанавливаемый в конечное изделие; все испытания по ЭМС выполняются при монтаже на металлическую пластину 360 × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие директивам по ЭМС.
9. Некоторые исполнения могут не иметь логотипа BIS; для получения информации следует обратиться в отдел продаж MEAN WELL.
Источник питания LRS-75-24 предназначен для построения компактных и надежных систем электропитания с требованиями к широкому диапазону входного напряжения, высокой эффективности, низкому собственному потреблению и соответствию международным нормам безопасности.
