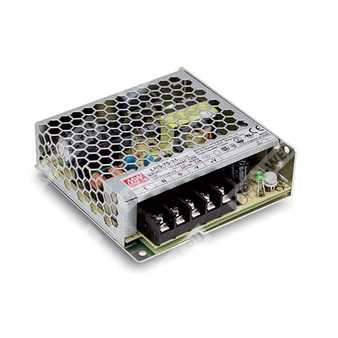

LRS-75-36
LRS-75-36 - компактный импульсный источник питания 36 В для промышленной автоматики и электронных систем.
Расшифровка партномера
| Обозначение | Расшифровка |
| LRS | Серия источников питания MEAN WELL LRS |
| 75 | Номинальная мощность 75 Вт |
| 36 | Выходное напряжение 36 В |
Назначение
Компонент LRS-75-36 представляет собой закрытый одновыходный импульсный источник питания переменного/постоянного тока на 36 В, предназначенный для промышленной автоматики, систем управления, электрооборудования и другой электронной аппаратуры.
Особенности
- Универсальный вход переменного тока в полном диапазоне.
- Работа от входного напряжения 85~264 В переменного тока.
- Выход 36 В постоянного тока.
- Номинальная мощность 75,6 Вт.
- Эффективность до 91,5%.
- Очень низкое потребление холостого хода: менее 0,3 Вт.
- Компактное исполнение с низким профилем 1U.
- Охлаждение за счет свободной конвекции воздуха, без вентилятора.
- Защиты: от короткого замыкания, перегрузки и перенапряжения.
- Индикация включения светодиодом.
- Соответствие требованиям по стойкости к вибрации 5G.
- Восприимчивость к кратковременному перенапряжению сети до 300 В переменного тока в течение 5 секунд.
- Категория перенапряжения III.
- Предназначен для установки в конечное оборудование.
Применение
- Промышленная автоматика.
- Промышленные системы управления.
- Механическое и электротехническое оборудование.
- Электронные приборы, оборудование и аппаратура.
- Бытовые устройства и системы питания.
Описание
Серия LRS-75 представляет собой 75-ваттные одновыходные источники питания в закрытом корпусе с низкопрофильной конструкцией высотой 30 мм. Серия использует универсальный вход 85~264 В переменного тока и формирует несколько вариантов выходного напряжения: 5 В, 12 В, 15 В, 24 В, 36 В и 48 В.
Модель LRS-75-36 предназначена для получения стабилизированного выходного напряжения 36 В при высокой эффективности и малом уровне потерь. Металлический перфорированный корпус улучшает теплоотвод, что позволяет устройству работать в диапазоне температур окружающей среды от -30 до +70 °C при естественной конвекции воздуха, без принудительного охлаждения.
Благодаря крайне низкому потреблению без нагрузки, высокой надежности, наличию полного комплекса защит и соответствию международным нормам безопасности, изделие подходит для широкого круга промышленных и электронных применений.
Таблица параметров по модели LRS-75-36
Выход
| Параметр | Значение |
| Выходное напряжение | 36 В |
| Номинальный ток | 2,1 А |
| Диапазон тока | 0 ~ 2,1 А |
| Номинальная мощность | 75,6 Вт |
| Пульсации и шум | 200 мВп-п |
| Диапазон регулировки выходного напряжения | 32,4 ~ 39,6 В |
| Допуск по напряжению | ±1,0% |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 264 В переменного тока / 120 ~ 373 В постоянного тока |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД типовой | 91,5% |
| Потребляемый ток | 1,4 А при 115 В переменного тока; 0,85 А при 230 В переменного тока |
| Пусковой ток | 65 А при 230 В переменного тока, холодный запуск |
| Ток утечки | < 0,75 мА при 240 В переменного тока |
| Время установки, нарастания | 500 мс, 30 мс при 230 В переменного тока; 500 мс, 30 мс при 115 В переменного тока, при полной нагрузке |
| Время удержания | 60 мс при 230 В переменного тока; 12 мс при 115 В переменного тока, при полной нагрузке |
Защиты
| Параметр | Значение |
| Перегрузка | 110 ~ 150% от номинальной выходной мощности; тип защиты — пульсирующий режим, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 41,4 ~ 48,6 В; тип защиты — отключение выходного напряжения с последующим повторным включением питания для восстановления |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Рабочая высота | До 5000 м |
| Дерейтинг по высоте | Требуется снижение температуры на 5 °C на 1000 м при высоте более 2000 м |
Безопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 4 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 1,25 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16, GB 4943.1, BSMI CNS15598-1, EAC TP TC 004, AS/NZS 62368.1 (по CB), KC62368-1, BIS IS13252 (Part1): 2010 / IEC 60950-1: 2005 |
| Эмиссия ЭМС | BS EN/EN55032 (CISPR32) Class B, BS EN/EN55014, BS EN/EN61000-3-2, -3, GB17625.1, GB/T 9254.1, BSMI CNS15936, EAC TP TC 020, KC KSC 9832, KSC 9835 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61000-6-2 (BS EN/EN50082-2), BS EN/EN55035, heavy industry level, EAC TP TC 020, KC KSC 9832, KSC 9835 |
| Категория перенапряжения | III; соответствие BS EN/EN61558, BS EN/EN50178, BS EN/EN60664-1, BS EN/EN62477-1 |
Прочее
| Параметр | Значение |
| MTBF | 3334,3 тыс. ч минимум, Telcordia SR-332 (Bellcore); 667,2 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 99 × 97 × 30 мм (Д × Ш × В) |
| Масса | 0,23 кг |
| Упаковка | 45 шт.; 11,5 кг; 0,77 куб. фута |
| Частота преобразования | 65 кГц |
Механическое исполнение и подключение
Корпус: Case No. 240A, единицы измерения — мм, допуск ±1 мм.
| Номер контакта | Назначение |
| 1 | Вход переменного тока L |
| 2 | Вход переменного тока N |
| 3 | FG, защитное заземление |
| 4 | Выход постоянного тока -V |
| 5 | Выход постоянного тока +V |
Примечания
- Если не указано иное, параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием 12-дюймовой витой пары, нагруженной параллельно конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, нестабильность по сети и нестабильность по нагрузке.
- Нестабильность по сети измеряется при переходе от низкого уровня сети к высокому при номинальной нагрузке.
- Нестабильность по нагрузке измеряется в диапазоне от 0% до 100% номинальной нагрузки.
- Время установки измеряется при первом холодном запуске. Быстрое включение и выключение питания может увеличить время установки.
- При высоте более 2000 м требуется снижение допустимой температуры эксплуатации на 5 °C на 1000 м.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. ЭМС-испытания выполняются при монтаже на металлическую пластину 360 × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС.
- Некоторые модели могут не иметь логотипа BIS; для получения информации следует обратиться в отдел продаж MEAN WELL.
