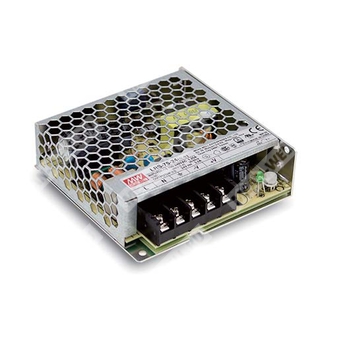

LRS-75-48 - импульсный источник питания 48 В, 75 Вт для промышленной автоматики и электронных устройств.
75W одновыходной импульсный источник питания серии LRS-75
Расшифровка партномера
| Элемент партномера |
Значение |
| LRS |
Серия источников питания Mean Well LRS |
| 75 |
Номинальная мощность 75 Вт |
| 48 |
Выходное напряжение 48 В |
Назначение и особенности
Серия LRS-75 представляет собой герметизированный источник питания одновыходного типа мощностью 75 Вт в низкопрофильном исполнении с высотой корпуса 30 мм. Устройство предназначено для построения систем промышленной автоматики, промышленного управления, механического и электротехнического оборудования, электронных приборов и бытовой техники.
Модель LRS-75-48 рассчитана на выходное напряжение 48 В и относится к высокоэффективным решениям с естественным охлаждением за счёт свободной конвекции воздуха. Конструкция с металлической решётчатой крышкой улучшает теплоотвод. Источник питания поддерживает универсальный сетевой вход 85–264 В переменного тока и обеспечивает работу в широком диапазоне климатических и эксплуатационных условий.
Особенности
- Универсальный диапазон входного напряжения переменного тока.
- Выдерживает импульс перенапряжения 300 В переменного тока в течение 5 секунд.
- Потребление мощности без нагрузки менее 0,3 Вт.
- Миниатюрное исполнение и низкопрофильная конструкция 1U.
- Повышенная рабочая температура до 70 °C.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение свободной конвекцией воздуха.
- Соответствие требованиям IEC/BS EN/EN 60335-1 (PD3) и IEC/BS EN/EN 61558-1, -2-16 для бытовых приборов.
- Рабочая высота до 5000 м.
- Испытание на вибрацию 5G.
- Высокий КПД, большой срок службы и высокая надёжность.
- Светодиодная индикация наличия питания.
- Категория перенапряжения III.
- 100% испытание на прогон под полной нагрузкой.
- Трёхлетний гарантийный срок не приводится.
Области применения
- Промышленное автоматизированное оборудование.
- Системы промышленного управления.
- Механическое и электротехническое оборудование.
- Электронные приборы, устройства и аппаратура.
- Бытовые приборы.
Таблица параметров
Выход
| Параметр | LRS-75-48 |
| Выходное напряжение постоянного тока | 48 В |
| Номинальный выходной ток | 1,6 А |
| Диапазон выходного тока | 0–1,6 А |
| Номинальная мощность | 76,8 Вт |
| Пульсации и шум, максимум | 200 мВ п-п |
| Диапазон подстройки выходного напряжения | 43,2–52,8 В |
| Допуск по выходному напряжению | ±1,0% |
| Регулирование по линии | ±0,5% |
| Регулирование по нагрузке | ±0,5% |
Вход
| Параметр | LRS-75-48 |
| Диапазон входного напряжения | 85–264 В переменного тока / 120–373 В постоянного тока |
| Диапазон частоты | 47–63 Гц |
| КПД, тип. | 91,5% |
| Входной ток, тип. | 0,85 А при 230 В переменного тока |
| Пусковой ток, тип. | 65 А при 230 В переменного тока, холодный старт |
| Ток утечки | <0,75 мА при 240 В переменного тока |
| Время включения, подъёма и установления | 500 мс, 30 мс при 230 В переменного тока; 500 мс, 30 мс при 115 В переменного тока при полной нагрузке |
| Время удержания | 60 мс при 230 В переменного тока; 12 мс при 115 В переменного тока при полной нагрузке |
Защита
| Параметр | LRS-75-48 |
| Перегрузка | 110–150% от номинальной выходной мощности |
| Тип защиты при перегрузке | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 55,2–64,8 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения с последующим повторным включением питания для восстановления |
Эксплуатационные условия
| Параметр | LRS-75-48 |
| Рабочая температура | от -30 до +70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | от -40 до +85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0–50 °C) |
| Вибрация | 10–500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Рабочая высота | до 5000 м |
| Дерейтинг по температуре окружающей среды | 5 °C/1000 м для высоты более 2000 м |
Электрическая прочность и изоляция
| Параметр | LRS-75-48 |
| Испытательное напряжение изоляции | Вход/выход: 4 кВ переменного тока; вход/FG: 2 кВ переменного тока; выход/FG: 1,25 кВ переменного тока |
| Сопротивление изоляции | 100 МОм минимум при 500 В постоянного тока / 25 °C / 70% RH |
| Категория перенапряжения | III |
Надёжность и механические данные
| Параметр | LRS-75-48 |
| MTBF | 3334,3 тыс. ч минимум, Telcordia SR-332 (Bellcore); 667,2 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 99 × 97 × 30 мм |
| Масса | 0,23 кг |
| Упаковка | 45 шт.; 11,5 кг; 0,77 куб. фут. |
Безопасность и ЭМС
| Параметр | LRS-75-48 |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16, GB 4943.1, BSMI CNS15598-1, EAC TP TC 004, AS/NZS 62368.1 (по CB), KC62368-1, BIS IS13252 (Part1): 2010 / IEC 60950-1: 2005 |
| Электромагнитная совместимость — излучение | BS EN/EN55032 (CISPR32) Class B, BS EN/EN55014, BS EN/EN61000-3-2, -3, GB17625.1, GB/T 9254.1, BSMI CNS15936, EAC TP TC 020, KC KSC 9832, KSC 9835 |
| Электромагнитная совместимость — помехоустойчивость | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61000-6-2 (BS EN/EN50082-2), BS EN/EN55035; уровень тяжёлой промышленности; EAC TP TC 020, KC KSC 9832, KSC 9835 |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной нагрузкой 0,1 мкФ и 47 мкФ, включёнными параллельно.
- Допуск включает допуск при установке, регулирование по линии и регулирование по нагрузке.
- Регулирование по линии измеряется от низкого значения сети к высокому при номинальной нагрузке.
- Регулирование по нагрузке измеряется от 0% до 100% номинальной нагрузки.
- Время установления измеряется при первом холодном запуске. Быстрое включение и выключение источника питания может увеличить это время.
- Для высоты более 2000 м необходима температурная дерейтинг-кривая 5 °C/1000 м.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие. Испытания ЭМС выполнялись при монтаже на металлической пластине 360 × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
- Некоторые модели могут не иметь логотипа BIS; для получения информации следует обратиться к представителю MEAN WELL.
