LRS-75-5 — импульсный источник питания 75 Вт с выходом 5 В для промышленной и бытовой аппаратуры.

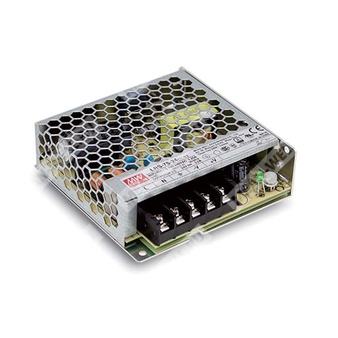

LRS-75-5 — это закрытый одновыходной AC/DC источник питания серии LRS-75 мощностью 75 Вт, выполненный в низкопрофильном металлическом корпусе и предназначенный для питания промышленного, бытового и электронного оборудования.
Назначение и особенности
- Универсальный вход переменного тока с полным диапазоном.
- Выходное напряжение 5 В постоянного тока.
- Номинальная мощность 75 Вт.
- Естественное охлаждение за счет свободной конвекции воздуха.
- Компактное исполнение с низким профилем 1U.
- Встроенные защиты от короткого замыкания, перегрузки и перенапряжения.
- Низкое потребление без нагрузки.
- Соответствие требованиям безопасности и ЭМС для промышленного и бытового применения.
Расшифровка партномера
| Позиция | Значение |
| LRS | Серия компактных закрытых источников питания Mean Well |
| 75 | Номинальная мощность 75 Вт |
| 5 | Выходное напряжение 5 В |
Области применения
- Промышленное автоматизированное оборудование.
- Промышленные системы управления.
- Механическое и электрическое оборудование.
- Электронные приборы, устройства и аппаратура.
- Бытовая техника.
Описание
Серия LRS-75 представляет собой источник питания закрытого типа мощностью 75 Вт с одним выходом и низкопрофильной конструкцией высотой 30 мм. Устройство рассчитано на работу от широкого диапазона сетевого напряжения 85–264 В переменного тока и обеспечивает стабилизированное выходное напряжение 5 В. Конструкция с металлической перфорированной крышкой улучшает теплоотвод, что позволяет работать в режиме воздушной конвекции без вентилятора. Серия ориентирована на применение в оборудовании, где требуются компактные размеры, высокая надежность, малое потребление в холостом режиме и соответствие промышленным требованиям по электробезопасности и электромагнитной совместимости.
Параметры выхода
| Параметр | Значение |
| Выходное напряжение | 5 В |
| Номинальный ток | 14 А |
| Диапазон тока | 0–14 А |
| Номинальная мощность | 70 Вт |
| Пульсации и шум | 100 мВ п-п |
| Диапазон подстройки выходного напряжения | 4,5–5,5 В |
| Допуск по выходному напряжению | ±2,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 85–264 В переменного тока / 120–373 В постоянного тока |
| Диапазон частоты | 47–63 Гц |
| КПД типовой | 86,5% |
| Входной ток, типовой | 1,4 А при 115 В переменного тока; 0,85 А при 230 В переменного тока |
| Пусковой ток, типовой | 65 А при 230 В переменного тока, холодный запуск |
| Ток утечки | <0,75 мА при 240 В переменного тока |
| Время включения, нарастания | 500 мс, 30 мс при 230 В переменного тока; 500 мс, 30 мс при 115 В переменного тока, при полной нагрузке |
| Время удержания | 60 мс при 230 В переменного тока; 12 мс при 115 В переменного тока, при полной нагрузке |
Защита
| Параметр | Значение |
| Перегрузка | 110–150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 5,75–6,75 В |
| Тип защиты от перенапряжения | Выключение выходного напряжения с последующим перезапуском после повторного включения питания |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30…+70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Высота эксплуатации | До 5000 м |
| Снижение допустимой температуры по высоте | 5 °C на 1000 м при высоте более 2000 м |
| Категория перенапряжения | III |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение между входом и выходом | 4 кВ переменного тока |
| Испытательное напряжение между входом и землей | 2 кВ переменного тока |
| Испытательное напряжение между выходом и землей | 1,25 кВ переменного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
ЭМС и безопасность
| Параметр | Значение |
| Безопасность | UL62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16, GB 4943.1, BSMI CNS15598-1, EAC TP TC 004, AS/NZS 62368.1 (по CB), KC62368-1, BIS IS13252(Part1):2010/IEC 60950-1:2005 |
| Эмиссия | BS EN/EN55032 (CISPR32) Class B, BS EN/EN55014, BS EN/EN61000-3-2, -3, GB17625.1, GB/T 9254.1, BSMI CNS15936, EAC TP TC 020, KC KSC 9832, KSC 9835 |
| Помехоустойчивость | BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN/EN61000-6-2, BS EN/EN55035, уровень тяжелой промышленности, EAC TP TC 020, KC KSC 9832, KSC 9835 |
| Уровень помех | Класс B |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 3334,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 667,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 99 × 97 × 30 мм |
| Масса | 0,23 кг |
| Упаковка | 45 шт.; 11,5 кг; 0,77 куб. фута |
Механическое исполнение и подключение
Корпус: Case No. 240A. Размеры указаны в миллиметрах, допуск ±1 мм. Клеммный блок имеет 5 контактов.
| Номер контакта | Назначение |
| 1 | Вход переменного тока L |
| 2 | Вход переменного тока N |
| 3 | Защитное заземление FG |
| 4 | Выход постоянного тока -V |
| 5 | Выход постоянного тока +V |
Примечания
- Все параметры, не оговоренные особо, измеряются при входе 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельного соединения конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, стабилизацию по сети и стабилизацию по нагрузке.
- Стабилизация по сети измеряется от низкого к высокому уровню входного напряжения при номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 0% до 100% номинальной нагрузки.
- Время установления измеряется при первом холодном запуске. Быстрое включение и выключение питания может увеличить время установления.
- Для высоты эксплуатации более 2000 м требуется снижение температуры окружающей среды на 5 °C на 1000 м.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие. Все испытания ЭМС выполнялись при монтаже на металлической пластине 360 × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
- Некоторые модели могут не иметь логотипа BIS; для уточнения следует обратиться в отдел продаж MEAN WELL.
