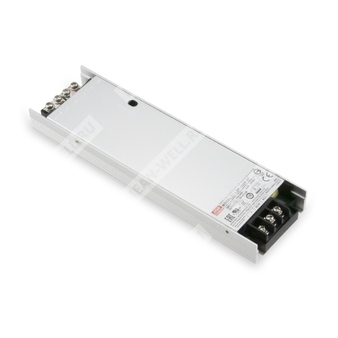

LSP-160-12T — компактный импульсный источник питания 12 В для промышленной автоматики и оборудования.
Назначение. LSP-160-12T — это низкопрофильный одно-выходной источник питания переменного/постоянного тока с коррекцией коэффициента мощности, рассчитанный на промышленное применение. Модель выполнена в корпусе slim-типа высотой 20 мм, предназначена для работы без вентилятора в конвекционном охлаждении и обеспечивает выход 12 В постоянного тока.
Назначения и область применения
- Промышленная автоматизация.
- Системы промышленного управления.
- Механическое и электротехническое оборудование.
- Электронные приборы, устройства и аппаратура.
- Бытовая техника.
- Светодиодные табло и индикация.
Краткое описание
LSP-160-12T относится к серии LSP-160 — источникам питания максимальной мощностью до 200 Вт. Серия поддерживает широкий диапазон входного напряжения 100–264 В AC и обеспечивает высокую эффективность, достигающую 92,5% для исполнения на 12 В. Устройство рассчитано на работу в диапазоне температур окружающей среды от -30 до +70 °C при естественной конвекции, имеет полный набор защит, функцию активного сигнала DC OK, а также возможность параллельной работы для резервированных систем.
Расшифровка партномера LSP-160-12T
| Элемент |
Значение |
| LSP |
Серия источников питания Mean Well LSP |
| 160 |
Серия на 160 Вт, при этом максимальная выходная мощность серии может достигать 200 Вт |
| 12 |
Номинальное выходное напряжение 12 В |
| T |
Исполнение с клеммным блоком |
Основные особенности
- Низкопрофильное исполнение, высота корпуса 20 мм.
- Одно выходное напряжение.
- Вход 100–264 В AC, 141–370 В DC.
- Высокая эффективность до 92,5% для 12 В исполнения.
- Работа без вентилятора, с охлаждением за счёт естественной конвекции.
- Устойчивость к импульсному перенапряжению на входе до 300 В AC в течение 5 секунд.
- Активный сигнал DC OK.
- Полу-герметизированное исполнение для повышенной влажности.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Функция распределения тока для резервированных схем при параллельном включении.
- Светодиодный индикатор включения.
- Соответствие международным требованиям безопасности и EMC.
- Рабочая высота до 5000 м.
Параметры входа
| Параметр |
Значение |
| Диапазон входного напряжения |
100–264 В AC; 141–370 В DC |
| Диапазон частоты |
47–63 Гц |
| Коэффициент мощности |
Не менее 0,94 при 230 В AC; не менее 0,98 при 115 В AC, при полной нагрузке |
| Пусковой ток |
Холодный старт: 45 А при 115 В AC; 85 А при 230 В AC |
| Потребляемый ток |
2,2 А при 115 В AC; 1,1 А при 230 В AC |
| Время установления |
2000 мс, 110 мс при 230 В AC; 3000 мс, 110 мс при 115 В AC, при полной нагрузке |
| Время удержания |
8 мс при 230 В AC; 8 мс при 115 В AC |
| Ток утечки |
Менее 0,75 мА при 240 В AC |
Параметры выхода
| Параметр |
Значение |
| Выходное напряжение |
12 В |
| Номинальный выходной ток |
13,5 А |
| Номинальная мощность |
162 Вт |
| Диапазон регулировки выходного напряжения |
11,4–12,6 В |
| Допуск по выходному напряжению |
±1,0% |
| Нестабильность по сети |
±0,5% |
| Нестабильность по нагрузке |
±0,3% |
| Пульсации и шум |
240 мВ пик-пик |
| Эффективность |
92,5% |
Защита
| Параметр |
Значение |
| Короткое замыкание |
Переход в режим hiccup, автоматическое восстановление после устранения неисправности |
| Перегрузка |
130–150% от номинальной выходной мощности, при расчёте от 160 Вт; тип защиты — ограничение тока с ростом нагрузки, далее hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
13,2–15,6 В; при срабатывании — отключение выходного напряжения, восстановление после повторного включения |
| Перегрев |
Отключение выходного напряжения, восстановление после снижения температуры и повторного включения |
Функции
| Параметр |
Значение |
| Сигнал DC OK |
Активный сигнал на оптопаре; контактная нагрузка: 15 В DC / 10 мА, резистивная |
| Параллельная работа |
Поддерживается для резервированной схемы и распределения тока; для моделей 5 В / 4,2 В / 3,3 В |
| Допустимая разность выходных напряжений при параллельной работе |
Менее 0,2 В |
| Рекомендация по загрузке при параллельной работе |
При токе нагрузки менее 30% от номинального тока, умноженного на количество блоков, распределение тока может быть не полностью равномерным |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
От -30 до +70 °C |
| Рабочая температура при естественной конвекции без алюминиевой плиты |
Требуется учитывать дерейтинг по графику |
| Рабочая влажность |
20–90% RH, без конденсации |
| Температура хранения |
От -40 до +85 °C |
| Влажность хранения |
10–95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0–50 °C |
| Вибрация |
10–500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Допустимая высота эксплуатации |
До 5000 м |
| Снижение допустимой температуры по высоте |
5 °C на 1000 м при высоте более 2000 м |
Электромагнитная совместимость и безопасность
| Параметр |
Значение |
| Стандарты безопасности |
UL62368, TUV BS EN/EN62368, CCC GB4943.1, EAC TP TC 004, BSMI CNS14336-1, проектирование по BS EN/EN60335-1 |
| Излучение ЭМС |
Соответствие BS EN/EN55032, GB17625.1, GB/T 9254.1, класс B, BS EN/EN55014, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020, BSMI CNS13438 |
| Помехоустойчивость ЭМС |
Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61000-6-2 (BS EN/EN50082-2), BS EN/EN55035, уровень тяжёлой промышленности, критерий A, EAC TP TC 020 |
| Испытательное напряжение изоляции |
I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,25 кВ AC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Параметры надёжности, размеры и упаковка
| Параметр |
Значение |
| MTBF |
699,54 тыс. ч минимум по Telcordia TR/SR-332 (Bellcore); 282,71 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты |
194 × 55 × 20 мм (Д × Ш × В) |
| Масса |
0,356 кг |
| Упаковка |
30 шт.; 11,68 кг; 0,6 куб. фута |
Подключение и исполнение
- Вариант исполнения: T — клеммный блок.
- Входной разъём TB1: клеммы AC/L, AC/N.
- Выходной разъём TB2/TB3: +V и -V.
- Разъём DC OK (CN2): JST B2B-PH-K-S или эквивалент.
- Разъём CS+/CS- (CN1): JST B2B-PH-K-S или эквивалент.
- Регулировка выходного напряжения: Vo ADJ.
Примечания
- Если параметр не указан отдельно, измерения выполнены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, нестабильность по сети и нестабильность по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; необходимо учитывать график дерейтинга.
- Для высоты эксплуатации более 2000 м требуется температурное снижение на 5 °C на 1000 м.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие; конечное изделие должно повторно подтверждать соответствие требованиям EMC.
- Максимальная допустимая мощность до 200 Вт достигается при входе 200–264 В AC и температуре окружающей среды от -20 до +50 °C с алюминиевой плитой.
