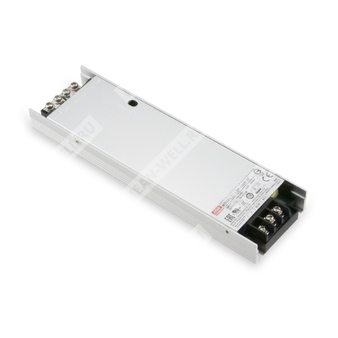

LSP-160-24T - компактный импульсный источник питания AC/DC на 24 В для промышленного оборудования с функциями защиты и PFC.
Назначение
Серия LSP-160 представляет собой малогабаритные источники питания с одним выходом, выполненные в низкопрофильном корпусе толщиной 20 мм. Модель LSP-160-24T относится к исполнению на 24 В и предназначена для применения в промышленной автоматике, системах управления, электромеханическом оборудовании, электронных приборах, бытовой технике и светодиодных табло.
Описание
Источник питания LSP-160-24T рассчитан на работу от широкого диапазона сетевого входа 100…264 В переменного тока и обеспечивает стабилизированное постоянное напряжение 24 В. Серия выполнена по схеме с коррекцией коэффициента мощности, обладает высоким КПД, допускает работу в естественной конвекции без вентилятора и рассчитана на эксплуатацию в широком температурном диапазоне. Конструкция предусматривает полный набор защитных функций, возможность параллельной работы для резервирования и встроенный сигнал DC OK для контроля состояния выхода.
Для данной серии предусмотрено крепление на дополнительную алюминиевую пластину, что необходимо для обеспечения заявленных тепловых характеристик и работы по кривой снижения нагрузки.
Расшифровка партномера
| Позиция | Значение |
| LSP | Серия источников питания Mean Well |
| 160 | Номинальная мощность серии: 160 Вт |
| 24 | Выходное напряжение: 24 В |
| T | Исполнение с клеммным блоком |
Основные особенности
- Низкопрофильное исполнение, высота корпуса 20 мм.
- Работа от сети 100…264 В переменного тока.
- Выходное напряжение 24 В.
- Высокий КПД до 93,5%.
- Работа в режиме естественной конвекции без вентилятора.
- Полный набор защит: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Встроенный активный сигнал DC OK.
- Функция распределения тока для резервируемой работы при параллельном включении.
- Устойчивость к вибрации 5G.
- Соответствие международным требованиям безопасности для промышленного применения.
Области применения
- Промышленная автоматизация.
- Промышленные системы управления.
- Электромеханическое оборудование.
- Электронные измерительные приборы и аппаратура.
- Бытовые устройства.
- Светодиодные дисплеи.
Параметры выхода
| Параметр | Значение |
| Выходное напряжение | 24 В |
| Номинальный выходной ток | 6,75 А |
| Номинальная выходная мощность | 162 Вт |
| Диапазон регулировки выходного напряжения | 22,8…25,2 В |
| Допуск по выходному напряжению | ±1,0% |
| Линейная стабилизация | ±0,3% |
| Стабилизация по нагрузке | ±0,5% |
| Пульсации и шум | 240 мВ п-п |
| Ограничение по перегрузке | 130…150% от номинальной выходной мощности (на основе 160 Вт) |
| Защита от перегрузки | Режим постоянного ограничения тока; при дальнейшем увеличении нагрузки включается режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от короткого замыкания | Hiccup protection, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 26,4…31,2 В; отключение выходного напряжения с последующим повторным включением |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 100…264 В переменного тока; 141…370 В постоянного тока |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности | PF ≥ 0,94 при 230 В AC; PF ≥ 0,98 при 115 В AC, при полной нагрузке |
| Типовой КПД | 93,5% |
| Пусковой ток | Холодный старт: 45 А / 115 В AC; 85 А / 230 В AC |
| Потребляемый входной ток | 2,2 А / 115 В AC; 1,1 А / 230 В AC |
| Удержание при пропадании входа | 8 мс / 230 В AC; 8 мс / 115 В AC |
| Время установки и нарастания | 2000 мс, 110 мс / 230 В AC; 3000 мс, 110 мс / 115 В AC при полной нагрузке |
| Ток утечки | <0,75 мА / 240 В AC |
Защита
| Параметр | Значение |
| Короткое замыкание | Hiccup protection, автоматическое восстановление после устранения неисправности |
| Перегрузка | 130…150% от номинальной выходной мощности |
| Перенапряжение | 26,4…31,2 В |
| Перегрев | Отключение выходного напряжения с повторным включением после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30…+70 °C, с учетом кривой снижения нагрузки |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения | -40…+85 °C |
| Влажность хранения | 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Максимальная рабочая высота | До 5000 м |
Механические данные
| Параметр | Значение |
| Габариты | 194 × 55 × 20 мм (Д × Ш × В) |
| Масса | 0,356 кг |
| Упаковка | 30 шт.; 11,68 кг; 0,6 куб. фута |
| Монтаж | С установкой на дополнительную алюминиевую пластину или корпус аналогичного размера |
| Рекомендуемая алюминиевая пластина | 380 × 380 мм |
| Крепеж | M3 × 4 |
Функции
| Параметр | Значение |
| Сигнал DC OK | Выходной сигнал на оптопаре, коллекторный, замкнутый |
| Контактная нагрузка сигнала DC OK | Макс. 15 В DC / 10 мА, резистивная нагрузка |
| Функция резервирования | Параллельное подключение 2 блоков для распределения тока |
| Условие согласования выходных напряжений при параллельной работе | Разность не более 0,2 В, с возможностью точной подстройки SVR1 |
| Примечание по распределению тока | При токе нагрузки менее (30% от номинального тока) × (число блоков) распределение тока может быть не полностью сбалансировано |
Сигнал DC OK
| Состояние источника питания | Сигнал DC OK |
| Нормальный режим | Низкий уровень |
| Короткое замыкание / перегрузка | Hiccup |
| Перенапряжение / перегрев / отказ | Высокий уровень |
| Проводимость оптопары C-E | Источник включен, DC OK |
| Разомкнутый C-E оптопары | Источник выключен, DC fail |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368, TUV BS EN/EN62368, CCC GB4943.1, EAC TP TC 004, BSMI CNS14336-1; проектирование с учетом BS EN/EN60335-1 |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,25 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | BS EN/EN55032, GB17625.1, GB/T 9254.1, класс B, BS EN/EN55014, BS EN/EN61000-3-2, -3, EAC TP TC 020, BSMI CNS13438 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61000-6-2; BS EN/EN50082-2; BS EN/EN55035; heavy industry level, criterion A; EAC TP TC 020 |
Надежность
| Параметр | Значение |
| MTBF | 699,54 тыс. ч минимум по Telcordia TR/SR-332 (Bellcore); 282,71 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Подключение
| Назначение | Контакты | Состав |
| Вход AC | TB1: 1, 3, 5 | 1 — AC/L; 3 — AC/N; 5 — заземление |
| Выход DC | TB2/TB3: 1,2 и 3,4 | 1,2 — +V; 3,4 — -V |
| Сигнал DC OK | CN2: 1, 2 | 1 — DC OK +V; 2 — DC COM |
| Токовое распределение | CN1: 1, 2 | 1 — CS+; 2 — CS- |
Примечания
- Все параметры, не указанные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте полосы 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает в себя допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться снижение допустимой нагрузки; см. кривую снижения характеристик.
- Для высоты эксплуатации более 2000 м требуется снижение температуры окружающей среды на 5 °C на каждые 1000 м.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие; конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС.
- Максимальная рабочая мощность может достигать 200 Вт при входе 200…264 В AC и температуре окружающей среды -20…+50 °C при установке на алюминиевую пластину.
