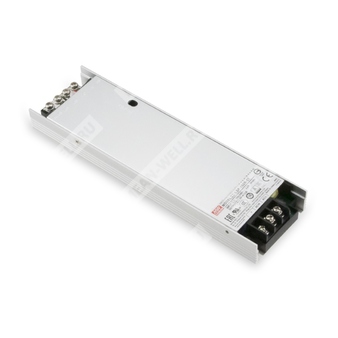

LSP-160-5T - компактный импульсный источник питания 5 В для промышленной автоматики и электроники.
LSP-160-5T — это тонкий одновыходный импульсный источник питания серии LSP-160 с активным корректором коэффициента мощности (PFC), предназначенный для промышленного и общепромышленного применения. По структуре обозначения это исполнение серии LSP-160 с номинальным выходным напряжением 5 В и Т-исполнением под клеммный (terminal block) разъём.
Расшифровка партномера
| Обозначение | Расшифровка |
| LSP | Серия тонких импульсных источников питания Mean Well с активным PFC |
| 160 | Серия с максимальной мощностью 160 Вт |
| 5 | Номинальное выходное напряжение 5 В |
| T | Исполнение с клеммным (terminal block) разъёмом |
Назначение
Источник питания предназначен для промышленной автоматизации, систем промышленного управления, электромеханического оборудования, электронных приборов и аппаратов, бытовой техники, а также светодиодных дисплеев.
Особенности
- Тонкое низкопрофильное исполнение: 20 мм.
- Безвентиляторное охлаждение за счёт естественной конвекции.
- Широкий диапазон входного напряжения 100–264 В переменного тока.
- Высокий КПД до 93,5%.
- Выдерживает импульс перенапряжения 300 В переменного тока в течение 5 секунд.
- Функция активного сигнала DC OK.
- Полузаливка компаундом для работы во влажной среде.
- Полный набор защит: от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Функция распределения тока для резервирования при параллельной работе.
- Светодиодный индикатор включения.
- Допустимая высота эксплуатации до 5000 м.
- Соответствие международным требованиям безопасности и ЭМС для промышленного оборудования.
Описание
Серия LSP-160 представляет собой компактные одновыходные источники питания мощностью до 200 Вт при 230 В AC для отдельных исполнений, выполненные в низкопрофильном корпусе высотой 20 мм. Для данной серии предусмотрены выходные напряжения 3,3 В, 4,2 В, 5 В, 12 В, 24 В, 36 В и 48 В. Устройства рассчитаны на работу от сети 100–264 В AC, имеют высокий КПД и предназначены для эксплуатации в промышленных условиях без принудительного охлаждения. Серия оснащена полным набором защит, поддерживает функцию DC OK и, для низковольтных исполнений, функцию параллельной работы с распределением тока.
Таблица параметров для LSP-160-5T
| Параметр | Значение |
| Выходное напряжение | 5 В |
| Номинальный выходной ток | 32 А |
| Диапазон регулировки выходного напряжения | 4,7–5,3 В |
| Предел установки при мощности 200 Вт | 4,7–5 В |
| Номинальная мощность | 160 Вт |
| Мощность при конвекционном охлаждении | 160 Вт |
| Мощность в режиме 200 Вт | 200 Вт |
| Пульсации и шум | 200 мВ п-п |
| Допуск по выходному напряжению | ±2,0% |
| Регулирование по линии | ±0,5% |
| Регулирование по нагрузке | ±1,0% |
| Пиковая нагрузочная способность | 130–150% от номинальной мощности (на базе 160 Вт) |
| Защита от перегрузки | Ограничение постоянным током, при дальнейшем росте нагрузки — защита с режимом hiccup, автоматическое восстановление |
| Защита от перенапряжения | 5,75–6,75 В |
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление |
| Сигнал DC OK | Контактная нагрузка до 15 В DC / 10 мА, резистивная |
| Функция распределения тока | Поддерживается |
| Допустимая параллельная работа | До 2 блоков для резервирования |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 100–264 В AC |
| Диапазон входного постоянного напряжения | 141–370 В DC |
| Частота сети | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0,94 при 230 В AC; PF ≥ 0,98 при 115 В AC, при полной нагрузке |
| КПД | 92,5% |
| Пусковой ток | 45 А / 115 В AC; 85 А / 230 В AC, холодный запуск |
| Потребляемый ток | 2,2 А / 115 В AC; 1,1 А / 230 В AC |
| Ток утечки | <0,75 мА / 240 В AC |
| Время запуска и нарастания | 3000 мс, 110 мс / 115 В AC; 2000 мс, 110 мс / 230 В AC, при полной нагрузке |
| Время удержания | 8 мс / 115 В AC; 8 мс / 230 В AC |
Защиты
| Параметр | Значение |
| Короткое замыкание | Hiccup, автоматическое восстановление после устранения неисправности |
| Перегрузка | 130–150% от номинальной выходной мощности (на базе 160 Вт) |
| Перенапряжение | 5,75–6,75 В |
| Перегрев | Выходное напряжение отключается, восстановление после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | −30…+70 °C |
| Температура с ограничением мощности | См. кривую снижения нагрузки |
| Влажность при эксплуатации | 20–90% RH, без конденсации |
| Температура хранения | −40…+85 °C |
| Влажность хранения | 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Высота эксплуатации | До 5000 м |
Сигнальные и функциональные возможности
| Параметр | Значение |
| DC OK | Коллекторный замкнутый сигнал через оптопару |
| Состояние сигнала DC OK при нормальной работе | Низкий уровень |
| Состояние сигнала DC OK при коротком замыкании или перегрузке | Режим hiccup |
| Состояние сигнала DC OK при OVP/OTP/аварийном состоянии | Высокий уровень |
| Допустимая нагрузка на контакт DC OK | 15 В DC / 10 мА, резистивная |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368, TUV BS EN/EN62368, CCC GB4943.1, EAC TP TC 004, BSMI CNS14336-1, проектирование по BS EN/EN60335-1 |
| Эмиссия ЭМС | BS EN/EN55032, GB17625.1, GB/T 9254.1, класс B, BS EN/EN55014, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020, BSMI CNS13438 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61000-6-2; BS EN/EN50082-2; BS EN/EN55035; тяжёлопромышленный уровень, критерий A; EAC TP TC 020 |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,25 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Надёжность, размеры и упаковка
| Параметр | Значение |
| MTBF | 699,54 тыс. ч минимум по Telcordia TR/SR-332 (Bellcore); 282,71 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 194 × 55 × 20 мм (Д × Ш × В) |
| Масса | 0,356 кг |
| Упаковка | 30 шт.; 11,68 кг; 0,6 CUFT |
Примечания
- Если не указано иное, все параметры измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает начальный допуск, регулирование по линии и регулирование по нагрузке.
- При низком входном напряжении может потребоваться снижение допустимой нагрузки; см. кривую снижения параметров.
- Для высоты эксплуатации более 2000 м требуется снижение допустимой температуры на 5 °C на каждые 1000 м.
- Источники питания рассматриваются как компоненты, устанавливаемые в конечное изделие; конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС.
- Максимальная рабочая мощность может достигать 200 Вт при входе 200–264 В AC и температуре окружающей среды −20…+50 °C при установке на алюминиевую пластину; в этом режиме производитель гарантирует заявленные условия ресурса и ответственности.
Условия установки
Для соблюдения кривой снижения нагрузки и статических характеристик источник питания должен быть установлен на алюминиевую пластину либо на корпус эквивалентного размера с нижней стороны. Рекомендуемая алюминиевая пластина должна иметь ровную и гладкую поверхность, при необходимости допускается применение термопасты. Устройство должно быть надёжно закреплено по центру пластины.
Рекомендуемый размер алюминиевой пластины: 380 × 380 мм. Крепление осуществляется винтами M3×4.
Подключение и исполнение
Для исполнения с клеммным блоком предусмотрены входной клеммник TB1, выходные клеммники TB2/TB3, а также разъёмы CN1 и CN2 для сигналов и функции распределения тока. Для исполнения с wafer-разъёмом доступны альтернативные соединители по запросу.
Клеммный блок входа: AC/L, AC/N, защитное заземление.
Клеммный блок выхода: +V и −V.
Разъём CN2: DC OK и DC COM.
Разъём CN1: CS+ и CS− для параллельной работы.
