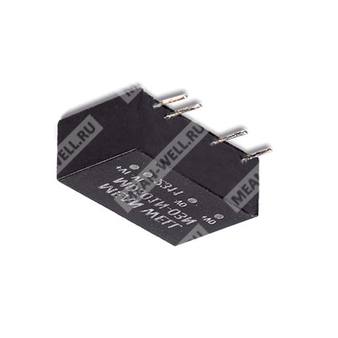

MDD01L-05N - изолированный медицинский DC DC преобразователь 1 Вт с нестабилизированным двухполярным выходом ±5 В.
Расшифровка партномера
| Фрагмент партномера | Значение |
| MDD | Серия медицинских DC-DC преобразователей; D — двухканальный выход |
| 01 | Номинальная мощность 1 Вт |
| L | Номинальное входное напряжение 5 В постоянного тока, диапазон 4,5...5,5 В |
| 05 | Выходное напряжение ±5 В постоянного тока |
| N | Новая серия |
Назначение
MDD01L-05N представляет собой модульный изолированный неcтабилизированный DC-DC преобразователь медицинского класса в корпусе SIP7. Компонент предназначен для преобразования входного постоянного напряжения 5 В в изолированное двухполярное выходное напряжение ±5 В при мощности до 1 Вт. Изделие ориентировано на применение в медицинской аппаратуре, а также в промышленных, телекоммуникационных и распределенных системах питания, где требуется повышенная электрическая изоляция и малый ток утечки пациента.
Особенности
- Корпус SIP7 с международным стандартным расположением выводов.
- Диапазон рабочих температур от -40 до +95°C.
- Соответствие IEC/UL62368-1 и LVD IEC60601-1.
- Медицинское исполнение по безопасности: 1 x MOPP / 2 x MOOP согласно IEC60601-1.
- Малый ток утечки пациента менее 2 мкА.
- Защита от короткого замыкания с непрерывным режимом восстановления.
- Изоляция вход-выход 6 кВ постоянного тока, усиленная изоляция.
- КПД до 84% для серии.
Области применения
- Медицинские приборы.
- Медицинские кислородные мониторы.
- Компьютерная томография.
- Медицинские тележки.
- Оборудование для ухода за полостью рта.
- Телекоммуникационные и datacom системы.
- Беспроводные сети.
- Промышленные системы управления.
Описание
Серия MDS01-N и MDD01-N представляет собой 1-ваттные изолированные неcтабилизированные модульные DC-DC преобразователи медицинского класса в корпусе SIP7. Для серии характерны стандартное расположение выводов, высокий КПД, широкий диапазон рабочих температур, высокая электрическая прочность изоляции вход-выход 6 кВ постоянного тока и защита от короткого замыкания. Серия охватывает исполнения на входные напряжения 5 В, 12 В и 24 В с допуском ±10%, а также различные выходные напряжения. Модель MDD01L-05N относится к двухвыходным исполнениям и формирует выход ±5 В, что делает ее пригодной для медицинских систем, узлов с ультранизким током утечки, промышленной автоматики, телекоммуникационного оборудования и распределенной архитектуры питания.
Параметры выбора модели MDD01L-05N
| Параметр | Значение |
| Партномер | MDD01L-05N |
| Номинальное входное напряжение | 5 В постоянного тока |
| Диапазон входного напряжения | 4,5...5,5 В постоянного тока |
| Выходное напряжение | ±5 В постоянного тока |
| Выходной ток | ±10...100 мА |
| Входной ток без нагрузки | 30 мА |
| Входной ток при полной нагрузке | 245 мА |
| Типовой КПД | 78% |
| Максимальная емкостная нагрузка | 330 мкФ на каждый выход |
Вход
| Параметр | Значение |
| Диапазон входного напряжения для исполнения L | 4,5...5,5 В постоянного тока |
| Входной фильтр | Внутренний конденсатор |
| Рекомендуемая защита по входу | Предохранитель 500 мА, медленный, для всех моделей |
Выход
| Параметр | Значение |
| Точность выходного напряжения | ±5,0% |
| Номинальная мощность | 1 Вт |
| Выходное напряжение | ±5 В постоянного тока |
| Диапазон выходного тока | ±10...100 мА |
| Пульсации и шум | 100 мВ пик-пик |
| Линейная нестабильность | 1,2% при изменении входного напряжения на 1% |
| Нестабильность по нагрузке | ±15% для выходов 3,3 В и 5 В; для данной модели применимо ±15% |
| Типовая частота преобразования | 30 кГц |
| Максимальная емкостная нагрузка | 330 мкФ на каждый выход |
Защита
| Параметр | Значение |
| Защита от короткого замыкания | Непрерывная, с автоматическим восстановлением |
Изоляция и безопасность
| Параметр | Значение |
| Стандарты безопасности | IEC62368-1, UL62368-1, LVD IEC60601-1, EAC TP TC 020/2011 |
| Электрическая прочность изоляции вход-выход | 6 кВ постоянного тока |
| Сопротивление изоляции вход-выход | 100 МОм, 500 В постоянного тока, 25°C, 70% RH |
| Изоляция первичная-вторичная | 1 x MOPP / 2 x MOOP при входном напряжении системы 250 В переменного тока |
| Типовая емкость изоляции | 10 пФ |
| Ток утечки пациента | менее 2 мкА |
ЭМС
| Параметр | Значение |
| Кондуктивные помехи | BS EN/EN55032, BS EN/EN55011, класс A/B с внешними компонентами |
| Излучаемые помехи | BS EN/EN55032, BS EN/EN55011, класс A/B с внешними компонентами |
| Устойчивость к ЭСР | BS EN/EN61000-4-2, уровень 2, ±4 кВ контакт; уровень 3, ±8 кВ воздух |
| Устойчивость к радиочастотному полю | BS EN/EN61000-4-3, уровень 2, 3 В/м |
| Устойчивость к быстрым переходным процессам | BS EN/EN61000-4-4, уровень 1, 0,5 кВ, 5 кГц |
| Устойчивость к импульсным перенапряжениям | BS EN/EN61000-4-5, уровень 1, 0,5 кВ линия-земля |
| Устойчивость к наведенным радиочастотным помехам | BS EN/EN61000-4-6, уровень 2, 3 В (э.д.с.) |
| Устойчивость к магнитному полю | BS EN/EN61000-4-8, уровень 1, 1 А/м |
Условия эксплуатации
| Параметр | Значение |
| Охлаждение | Естественная конвекция |
| Рабочая температура | -40...+95°C |
| Максимальная температура корпуса | +105°C |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура хранения | -55...+125°C |
| Влажность хранения | 10...95% RH, без конденсации |
| Температурный коэффициент | 0,02%/°C в диапазоне 0...90°C |
| Вибрация | 10...500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
| Температура пайки | На расстоянии 1,5 мм от корпуса: 1...3 с, максимум 260°C |
Надежность и прочие данные
| Параметр | Значение |
| MTBF | 1500000 ч по MIL-HDBK-217F при 25°C |
| Материал корпуса | Непроводящий черный пластик, класс UL94V-0 |
| Масса | 2,8 г |
Механические данные
| Параметр | Значение |
| Габаритные размеры | 19,7 x 7,1 x 11,5 мм |
| Габариты в дюймах | 0,775 x 0,279 x 0,452 дюйма |
| Корпус | SIP7 |
| Шаг выводов | 2,54 мм |
| Допуск по размерам x.x | ±0,5 мм |
| Допуск по размерам x.xx | ±0,10 мм |
| Допуск шага выводов | ±0,05 мм |
| Диаметр отверстия по монтажной схеме | 0,8 мм |
Назначение выводов
| Номер вывода | Назначение для MDD01-N |
| 1 | +Vin |
| 2 | -Vin |
| 5 | -Vout |
| 6 | Общий |
| 7 | +Vout |
Рекомендуемая схема для ЭМС
| Параметр | Значение для входа 5 В |
| Дроссель общего/дифференциального режима LDM | 47 мкГн |
| Конденсатор C1 | 10 мкФ |
| Связующий конденсатор | 470 пФ / 6 кВ постоянного тока |
Снижение мощности
| Параметр | Значение |
| Режим охлаждения | Естественная конвекция |
| Нагрузка | 100% до примерно +90°C |
| Снижение мощности | В диапазоне примерно +90...+95°C |
| Допустимая нагрузка при +95°C | Около 50% |
Упаковка
| Параметр | Значение |
| Количество в тубе | 24 шт. |
| Масса одной тубы | 105,5 г |
| Максимальное количество в коробке | 2160 шт. |
| Масса одной коробки | 9,5 кг |
| Размер коробки | 545 x 145 x 220 мм |
Примечания
- Все параметры указаны при номинальном входном напряжении, номинальной нагрузке, температуре окружающей среды 25°C и относительной влажности 70%.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконечной цепи с конденсаторами 0,1 мкФ и 47 мкФ.
- Линейная нестабильность измеряется при изменении входного напряжения от нижнего до верхнего предела при номинальной нагрузке.
- Нестабильность по нагрузке измеряется в диапазоне от 10% до 100% номинальной нагрузки.
- Ток утечки пациента, не более 2 мкА, и усиленная изоляция указаны для системы с входным напряжением 250 В переменного тока, 50/60 Гц.
- Для конечного оборудования необходимо повторно подтвердить соответствие требованиям по ЭМС. Для методики проведения испытаний следует руководствоваться рекомендациями по испытаниям источников питания как компонентов.
- Для двухвыходных моделей максимальная емкостная нагрузка указана для каждого выхода отдельно.
