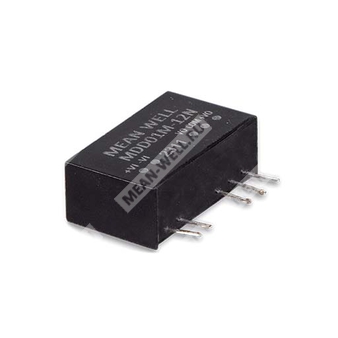

MDD01M-12N - изолированный медицинский DC DC преобразователь мощностью 1 Вт с нерегулируемым двухполярным выходом ±12 В от номинального входа 12 В.
Назначение
MDD01M-12N представляет собой модульный DC DC преобразователь медицинского исполнения в корпусе SIP7 с гальванической развязкой входа и выхода. Компонент предназначен для преобразования постоянного входного напряжения 12 В в двухполярное нерегулируемое выходное напряжение ±12 В при выходной мощности до 1 Вт. Изделие ориентировано на применение в медицинской аппаратуре, телекоммуникационном и промышленном оборудовании, где требуются повышенная электрическая прочность изоляции, низкий ток утечки пациента и компактное исполнение.
Расшифровка партномера
| Фрагмент | Значение |
| MDD | Серия медицинских изолированных DC DC преобразователей, двухполярный выход |
| 01 | Номинальная выходная мощность 1 Вт |
| M | Номинальный вход 12 В, диапазон 10.8...13.2 В DC |
| 12 | Выходное напряжение ±12 В DC |
| N | Новая серия |
Особенности
- Корпус SIP7 с международным стандартным расположением выводов.
- Диапазон рабочих температур от -40 до +95 °C.
- Соответствие IEC/UL 62368-1 и LVD IEC 60601-1.
- Одобрение по медицинской безопасности: 1 x MOPP / 2 x MOOP согласно IEC 60601-1.
- Низкий ток утечки пациента менее 2 мкА.
- Защита от короткого замыкания с непрерывным режимом восстановления.
- Высокая изоляция вход-выход 6 кВ DC, усиленная изоляция.
- Компактное исполнение для монтажа в печатную плату.
Области применения
- Медицинские приборы.
- Медицинские кислородные мониторы.
- Компьютерная томография.
- Медицинские тележки.
- Оборудование для ухода за полостью рта.
- Телекоммуникационные и датаком-системы.
- Беспроводные сети.
- Средства промышленного управления.
Описание
Серия MDS01-N и MDD01-N представляет собой изолированные нерегулируемые модульные DC DC преобразователи медицинского класса мощностью 1 Вт в корпусе SIP7. Для данной модификации MDD01M-12N характерны стандартное расположение выводов, высокая эффективность, широкий диапазон рабочих температур, электрическая прочность изоляции вход-выход 6 кВ DC и наличие защиты от короткого замыкания. Модель рассчитана на входное напряжение 12 В ±10% и формирует двухполярный выход ±12 В, что делает ее пригодной для медицинских систем, узлов с ультранизким током утечки, промышленной электроники, телекоммуникационного оборудования и распределенной архитектуры питания.
Параметры модели MDD01M-12N
Вход
| Параметр | Значение |
| Номинальное входное напряжение | 12 В DC |
| Диапазон входного напряжения | 10.8...13.2 В DC |
| Входной ток без нагрузки | 9 мА |
| Входной ток при полной нагрузке | 104 мА |
| Входной фильтр | Внутренний конденсатор |
| Рекомендуемый предохранитель | 500 мА, медленный |
Выход
| Параметр | Значение |
| Конфигурация выхода | Двухполярный |
| Выходное напряжение | ±12 В DC |
| Диапазон выходного тока | ±5...42 мА |
| Номинальная мощность | 1 Вт |
| КПД, типовое значение | 80 % |
| Емкостная нагрузка на каждый выход, максимум | 100 мкФ |
| Точность выходного напряжения | ±5.0 % |
| Пульсации и шум | 100 мВ пик-пик |
| Линейная нестабильность | 1.2 % при изменении входа на 1 % |
| Нестабильность по нагрузке | ±10 % |
| Типовая частота преобразования | 30 кГц |
Изоляция и защита
| Параметр | Значение |
| Электрическая прочность изоляции вход-выход | 6 кВ DC |
| Сопротивление изоляции вход-выход | 100 МОм, при 500 В DC, 25 °C, 70 % RH |
| Емкость изоляции вход-выход, типовое значение | 10 пФ |
| Уровень изоляции | Первичная-вторичная: 1 x MOPP / 2 x MOOP при входном напряжении системы 250 В AC |
| Ток утечки пациента | менее 2 мкА |
| Защита от короткого замыкания | Непрерывная, с автоматическим восстановлением |
Условия эксплуатации
| Параметр | Значение |
| Охлаждение | Естественная конвекция |
| Рабочая температура | -40...+95 °C |
| Температура корпуса | +105 °C |
| Рабочая влажность | 20...90 % RH, без конденсации |
| Температура хранения | -55...+125 °C |
| Влажность хранения | 10...95 % RH, без конденсации |
| Температурный коэффициент | 0.02 %/°C в диапазоне 0...90 °C |
| Вибрация | 10...500 Гц, 2G, 10 мин/цикл, суммарно 60 мин по осям X, Y, Z |
| Температура пайки | 1.5 мм от корпуса, 1...3 с, максимум 260 °C |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | IEC62368-1, UL62368-1, LVD IEC60601-1, EAC TP TC 020/2011 |
| Кондуктивные помехи | Класс A/B с внешними компонентами |
| Излучаемые помехи | Класс A/B с внешними компонентами |
| Устойчивость к электростатическому разряду | Уровень 2, ±4 кВ контакт; уровень 3, ±8 кВ воздух |
| Устойчивость к радиочастотному полю | Уровень 2, 3 В/м |
| Устойчивость к быстрым переходным процессам | Уровень 1, 0.5 кВ, 5 кГц |
| Устойчивость к импульсным перенапряжениям | Уровень 1, 0.5 кВ, линия-земля |
| Устойчивость к наведенным радиочастотным помехам | Уровень 2, 3 В |
| Устойчивость к магнитному полю | Уровень 1, 1 А/м |
Надежность и конструктивное исполнение
| Параметр | Значение |
| MTBF | 15000 часов по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 19.7 x 7.1 x 11.5 мм |
| Масса | 2.8 г |
| Материал корпуса | Непроводящий черный пластик, класс UL94V-0 |
| Корпус | SIP7 |
Выводы и назначение контактов
| Номер вывода | Назначение |
| 1 | +Vin |
| 2 | -Vin |
| 5 | -Vout |
| 6 | Common |
| 7 | +Vout |
Механические данные
| Параметр | Значение |
| Длина | 19.7 мм |
| Ширина | 7.1 мм |
| Высота | 11.5 мм |
| Шаг выводов | 2.54 мм |
| Допуск по размерам x.x | ±0.5 мм |
| Допуск по размерам x.xx | ±0.10 мм |
| Допуск шага выводов | ±0.05 мм |
| Диаметр вывода | 0.8 мм |
Рекомендуемая схема для ЭМС
Для обеспечения соответствия по электромагнитной совместимости рекомендуется типовая внешняя схема класса A/B.
| Параметр | Значение для входа 12 В |
| Последовательный дроссель | 47 мкГн |
| Входной конденсатор | 10 мкФ |
| Связующий конденсатор между сторонами изоляции | 470 пФ / 6 кВ DC |
Снижение нагрузки в зависимости от температуры
При естественной конвекции допускается работа на 100 % нагрузки в основном диапазоне до примерно +90 °C окружающей среды. В области выше +90 °C требуется снижение нагрузки. При +95 °C допустимая нагрузка снижается примерно до 50 %.
Упаковка
| Параметр | Значение |
| Количество в тубе | 24 шт. |
| Масса одной тубы | 105.5 г |
| Количество в коробке | 2160 шт. |
| Масса одной коробки | 9.5 кг |
| Размер коробки | 545 x 145 x 220 мм |
Примечания
- Все параметры указаны при номинальном входном напряжении, номинальной нагрузке, температуре окружающей среды 25 °C и относительной влажности 70 %.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконечной цепи с конденсаторами 0.1 мкФ и 47 мкФ.
- Линейная нестабильность измеряется при изменении входного напряжения от нижнего до верхнего предела при номинальной нагрузке.
- Нестабильность по нагрузке измеряется в диапазоне от 10 % до 100 % номинальной нагрузки.
- Ток утечки пациента не более 2 мкА и усиленная изоляция нормируются для системы с входным напряжением 250 В AC, 50/60 Гц.
- Окончательное изделие должно быть повторно проверено на соответствие требованиям по электромагнитной совместимости.
