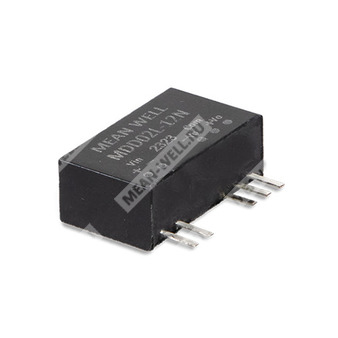

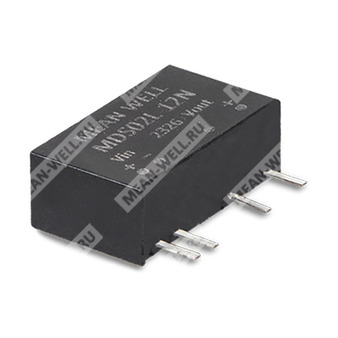

MDD02M-12N - изолированный двухвыходной медицинский DC-DC преобразователь 2 Вт с входом 12 В и выходом ±12 В.
Расшифровка партномера
| Позиция | Значение |
| M | Нормальный вход 12 В (10,8–13,2 В) |
| DD | Двухвыходное исполнение |
| 02 | Номинальная мощность 2 Вт |
| M | Класс входного напряжения M |
| 12 | Выходное напряжение ±12 В |
| N | Новая серия |
Назначение и особенности
MDD02M-12N — это изолированный модульный медицинский преобразователь постоянного тока в постоянный ток мощностью 2 Вт в корпусе SIP7. Изделие предназначено для формирования двухполярного стабилизированного питания ±12 В из входного напряжения 10,8–13,2 В при применении в медицинской аппаратуре, промышленной электронике и телекоммуникационных системах.
Модуль относится к не регулируемым преобразователям: выходное напряжение задаётся схемотехнически и не предназначено для широкого подстроечного регулирования. Конструкция обеспечивает гальваническую развязку входа и выхода, низкий ток утечки пациента, повышенную электрическую прочность изоляции и работу в расширенном температурном диапазоне.
Функциональные свойства
- Корпус SIP7 с международной стандартной распиновкой.
- Рабочий диапазон температуры окружающей среды: от -40 до +95 °C.
- Соответствие IEC/UL62368-1 и LVD IEC60601-1.
- Медицинская безопасность: 1xMOPP / 2xMOOP согласно IEC60601-1.
- Ток утечки пациента менее 2 мкА.
- Защита от короткого замыкания с непрерывным автоматическим восстановлением.
- Изоляция вход-выход 6 кВ DC, усиленная изоляция.
- Низкая стоимость решения для распределённого питания.
- Срок службы по MTBF: 1290000 часов по MIL-HDBK-217F при 25 °C.
Применения
- Медицинские устройства.
- Мониторы кислорода крови.
- КТ-сканирование.
- Медицинские тележки.
- Оборудование для ухода за полостью рта.
- Телекоммуникационные и дата-ком системы.
- Беспроводные сети.
- Промышленные системы управления.
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 10,8–13,2 В постоянного тока |
| Фильтр | Внутренний конденсатор |
| Защита по входу | Рекомендуется предохранитель 500 мА, медленного действия, для всех моделей |
| Номинальная мощность | 2 Вт |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | ±12 В |
| Точность напряжения | ±5,0% |
| Пульсации и шум | 100 мВ п-п |
| Регулирование по линии | 1,2% при изменении входного напряжения на 1% |
| Регулирование по нагрузке | ±10% для других выходов; для 3,3 В и 5 В — ±15% |
| Частота переключения | 20 кГц |
| Номинальный выходной ток | ±9…84 мА |
| Максимальная ёмкостная нагрузка | *150 мкФ на каждый выход |
Параметры для модели MDD02M-12N
| Параметр | Значение |
| Входная группа | Нормальный вход 12 В (10,8–13,2 В) |
| Выход | ±12 В |
| Ток холостого хода | 25 мА |
| Ток при полной нагрузке | 203 мА |
| Выходной ток | ±9…84 мА |
| КПД тип. | 83% |
| Макс. ёмкостная нагрузка | *150 мкФ |
Защита
| Параметр | Значение |
| Защита от короткого замыкания | Непрерывная, автоматическое восстановление |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | Вход–выход: 6 кВ DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ёмкость изоляции | 25 пФ |
| Уровень изоляции | Первичная–вторичная: 1xMOPP / 2xMOOP при системном входном напряжении 250 В AC |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | от -40 до +95 °C |
| Температура корпуса | +105 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения | от -55 до +125 °C |
| Влажность хранения | 10–95% RH, без конденсации |
| Температурный коэффициент | 0,02% / °C в диапазоне 0…90 °C |
| Охлаждение | Естественная конвекция |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса, 1–3 с / максимум 260 °C |
ЭМС и помехоустойчивость
| Параметр | Значение |
| Эмиссия по проводам | BS EN/EN55032, BS EN/EN55011, класс A/B с внешними компонентами |
| Излучаемая эмиссия | BS EN/EN55032, BS EN/EN55011, класс A/B с внешними компонентами |
| ESD | Уровень 2, ±4 кВ контактный; уровень 3, ±8 кВ воздушный |
| Излучаемая помехоустойчивость | Уровень 2, 3 В/м |
| Быстрые переходные процессы | Уровень 1, 0,5 кВ / 5 кГц |
| Скачки напряжения | Уровень 2, 3 В (э.д.с.) |
| Проводимая помехоустойчивость | Уровень 1, 1 А/м |
| Магнитное поле | Уровень 1, 1 А/м |
Механические параметры
| Параметр | Значение |
| Габариты | 19,7 × 7,1 × 11,5 мм |
| Габариты в дюймах | 0,775 × 0,279 × 0,452" |
| Материал корпуса | Непроводящий чёрный пластик, класс UL 94V-0 |
| Масса | 2,8 г |
| Шаг выводов | 2,54 мм |
| Допуск размеров | x.x ±0,5 мм; x.xx ±0,10 мм |
| Допуск шага выводов | ±0,05 мм |
Распиновка
| Номер вывода | MDD02M-12N |
| 1 | +Vin |
| 2 | -Vin |
| 5 | -Vout |
| 6 | Common |
| 7 | +Vout |
Рекомендованная типовая схема включения
| Параметр | Значение |
| Дроссель LDM для входа 12 В | 47 мкГн |
| Конденсатор C1 для входа 12 В | 10 мкФ |
| Изоляционный конденсатор | 470 пФ / 6 кВ DC |
MTBF, масса и упаковка
| Параметр | Значение |
| MTBF | 1290000 часов, MIL-HDBK-217F (25 °C) |
| Масса одного изделия | 2,8 г |
| Упаковка | 24 шт. в одной трубке |
| Масса одной трубки | 105,5 г |
| Максимальное количество в коробке | 2160 шт. / 90 трубок |
| Масса коробки | 9,5 кг |
| Размер коробки | 545 × 145 × 220 мм |
Примечания
1. Все параметры указаны при нормальном входном напряжении (L: 5 В DC, M: 12 В DC, N: 24 В DC), номинальной нагрузке, температуре 25 °C и влажности 70% RH.
2. Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оканчивающейся конденсаторами 0,1 мкФ и 47 мкФ.
3. Регулирование по линии измеряется от низкого к высокому входному напряжению при номинальной нагрузке.
4. Регулирование по нагрузке измеряется в диапазоне от 10% до 100% номинальной нагрузки.
5. Ток утечки пациента до 2 мкА и усиленная изоляция основаны на системном входном напряжении 250 В AC, 50/60 Гц.
6. Для конечного оборудования требуется повторно подтвердить соответствие директивам ЭМС.
