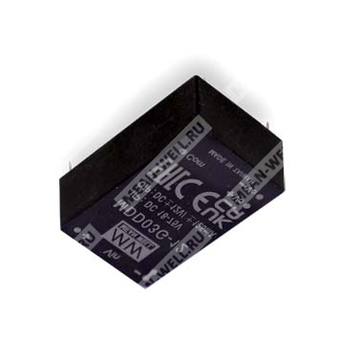

MDD03F-05 - изолированный медицинский DC/DC-преобразователь 3 Вт с одним выходом 5 В для систем с широким входом.
Расшифровка партномера
| Обозначение | Расшифровка |
| MDD | Серия изолированных медицинских DC/DC-преобразователей с двойным выходом / семейство MDD03 |
| 03 | Номинальная мощность 3 Вт |
| F | Диапазон входного напряжения 9–36 В постоянного тока |
| 05 | Выходное напряжение 5 В постоянного тока |
Назначение и общая характеристика
Компонент MDD03F-05 относится к серии MDS03 и MDD03 — это изолированный и стабилизированный модульный медицинский DC/DC-преобразователь в корпусе DIP 24. Данная модификация предназначена для формирования изолированного двуполярного питания ±5 В при работе от широкого входного диапазона 9–36 В постоянного тока. Преобразователь рассчитан на применение в медицинской аппаратуре и иной промышленной электронике, где требуются повышенная электрическая безопасность, низкий ток утечки, устойчивость к помехам и гальваническая развязка между входом и выходом.
Области применения
- Медицинские устройства
- Мониторы кислорода в медицине
- КТ-сканирование
- Медицинские тележки
- Оборудование для ухода за полостью рта
- Промышленные системы управления
Особенности
- Корпус DIP 24 с международной стандартной распиновкой
- Широкий входной диапазон 4:1
- Низкий ток утечки пациента менее 5 мкА
- Рабочий диапазон температуры окружающей среды от -40 до +90 °C
- Соответствие медицинским требованиям безопасности 2xMOPP по IEC60601-1
- Защиты от короткого замыкания, перегрузки и пониженного входного напряжения
- Высокая изоляция вход-выход: 6 кВ постоянного тока или 4,2 кВ переменного тока
- Стабилизированный выход
Описание
Серия MDS03 и MDD03 представляет собой 3-ваттные изолированные и стабилизированные DC/DC-модули медицинского класса в корпусе DIP 24. Изделия используют международную стандартную распиновку, обеспечивают КПД до 81 %, допускают эксплуатацию в диапазоне температур от -40 до +90 °C, имеют высокую межобмоточную изоляцию 6 кВ постоянного тока или 4,2 кВ переменного тока и соответствуют требованиям IEC60601-1. Модификация MDD03F-05 относится к вариантам с двойным выходом и предназначена для получения напряжения ±5 В. Преобразователь рассчитан на работу в системах с ультранизким током утечки и в медицинском оборудовании, где критичны электрическая безопасность и надежность.
Таблица параметров модели MDD03F-05
| Параметр | Значение |
| Входной диапазон | 9–36 В постоянного тока |
| Номинальное выходное напряжение | ±5 В |
| Выходной ток | ±30…300 мА |
| Входной ток без нагрузки | 20 мА |
| Входной ток при полной нагрузке | 316 мА |
| КПД типовое | 80 % |
| Максимальная емкостная нагрузка | *220 мкФ |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 9–36 В постоянного тока |
| Пиковое входное перенапряжение, 100 мс максимум | 50 В постоянного тока |
| Фильтр | Pi-тип |
| Рекомендуемая защита | Предохранитель |
| Рекомендуемый предохранитель | 2 А медленного срабатывания |
| Пусковое напряжение УВН | 8,8 В постоянного тока |
| Напряжение отключения УВН | 8 В постоянного тока |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | ±5 В |
| Номинальная мощность | 3 Вт |
| Погрешность выходного напряжения | ±2 % |
| Пульсации и шум | 150 мВ пик-пик |
| Линейная стабилизация | ±0,5 % |
| Нестабильность по нагрузке | ±0,5 % |
| Выходной ток | ±30…300 мА |
| Максимальная емкостная нагрузка | *220 мкФ |
Защиты
| Параметр | Значение |
| Короткое замыкание | Непрерывный режим, автоматическое восстановление |
| Перегрузка | 110…250 % от номинальной выходной мощности |
| Пониженное входное напряжение | Пусковое напряжение 8,8 В постоянного тока; напряжение отключения 8 В постоянного тока |
Эксплуатация и условия окружающей среды
| Параметр | Значение |
| Рабочая температура | -40…+90 °C |
| Температура корпуса | До +105 °C |
| Рабочая влажность | 20…90 % RH, без конденсации |
| Охлаждение | Естественная конвекция |
| Температура хранения | -55…+125 °C |
| Влажность хранения | 10…95 % RH, без конденсации |
| Температурный коэффициент | 0,05 %/°C в диапазоне 0…71 °C |
| Паяльная температура | 1,5 мм от корпуса, 3…5 с, максимум 265 °C |
| Вибрация | 10…500 Гц, 2 G, по 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Изоляция и безопасность
| Параметр | Значение |
| Испытательное напряжение изоляции вход-выход | 6 кВ постоянного тока или 4,2 кВ переменного тока |
| Стандарт безопасности | IEC60601-1, 3-е издание; EAC TP TC 020/2011 (для исполнения 48 В только EAC TP TC 004) |
| Сопротивление изоляции | 1000 МОм / 500 В постоянного тока / 25 °C / 70 % RH |
| Изоляционная емкость | 20 пФ |
| Уровень изоляции | Первичная-вторичная: 2xMOPP при системном входном напряжении 250 В переменного тока, 50/60 Гц |
| Ток утечки пациента | <5 мкА |
ЭМС
| Параметр | Стандарт | Уровень испытания / примечание |
| Излучаемые помехи | BS EN/EN55011 | Класс A без внешних компонентов |
| Проводимые помехи | BS EN/EN55011 | Н/Д |
| Электростатический разряд | BS EN/EN61000-4-2 | ±15 кВ воздушный разряд |
| Радиочастотная восприимчивость | BS EN/EN61000-4-3 | 10 В/м |
| Быстрые переходные процессы / пакеты импульсов | BS EN/EN61000-4-4 | ±2 кВ |
| Импульсные помехи | BS EN/EN61000-4-5 | ±2 кВ линия-линия |
| Проводимая восприимчивость | BS EN/EN61000-4-6 | 10 Вскз (э.д.с.) |
| Магнитное поле | BS EN/EN61000-4-8 | 30 А/м |
Надежность, размеры и исполнение
| Параметр | Значение |
| MTBF | >454 тыс. ч по MIL-HDBK-217F при 25 °C |
| Габариты | 31,8 × 20,3 × 12,2 мм |
| Габариты в дюймах | 1,25 × 0,80 × 0,48" |
| Материал корпуса | Пластик UL94V-0 |
Распиновка
| Номер вывода | Назначение для MDD03 |
| 1 | +Vin |
| 10 | Не подключен |
| 11 | Общий |
| 12 | Не подключен |
| 13 | -Vout |
| 15 | +Vout |
| 23, 24 | -Vin |
Примечания
- Все параметры указаны при нормальном входном напряжении (F: 12 В постоянного тока), номинальной нагрузке и температуре окружающей среды 25 °C при 70 % RH.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
- Линейная стабилизация измеряется при переходе от низкого входного напряжения к высокому при номинальной нагрузке.
- Нестабильность по нагрузке измеряется от 10 % до 100 % номинальной нагрузки для MDD03.
- Конечное оборудование должно быть повторно подтверждено на соответствие требованиям ЭМС.
Упаковка
| Параметр | Значение |
| Масса | 17 г |
| Количество в трубке | 15 шт. |
| Количество в коробке | 750 шт. / 50 трубок максимум |
| Габариты коробки | 620 × 230 × 230 мм |
