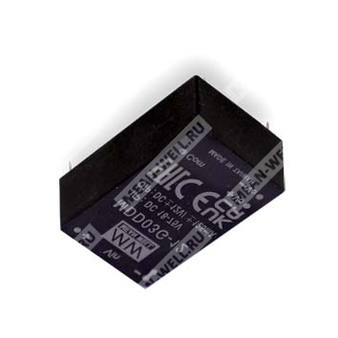

MDD03F-12 - изолированный медицинский DC-DC преобразователь 3 Вт с выходом ±12 В для применения в аппаратуре с высокими требованиями безопасности.
Расшифровка партномера
| Обозначение |
Расшифровка |
| MDD |
Серия с двойным выходом |
| 03 |
Номинальная мощность 3 Вт |
| F |
Диапазон входного напряжения 9–36 В постоянного тока |
| 12 |
Выходное напряжение ±12 В постоянного тока |
Назначение и особенности
Компонент MDD03F-12 представляет собой изолированный и стабилизированный модульный преобразователь постоянного тока для медицинской техники. Изделие выполнено в корпусе DIP 24 с международной распиновкой, предназначено для получения двухполярного питания ±12 В из широкого входного диапазона 9–36 В.
Модуль рассчитан на номинальную мощность 3 Вт, обеспечивает гальваническую развязку между входом и выходом, соответствует требованиям медицинской безопасности IEC60601-1 и поддерживает защиту от короткого замыкания, перегрузки и пониженного входного напряжения.
Области применения
- Медицинские устройства
- Мониторы медицинского кислорода
- КТ-сканирование
- Медицинские тележки
- Оборудование для ухода за полостью рта
- Промышленные системы управления
Основные особенности
- Корпус DIP 24 с международной стандартной распиновкой
- Широкий входной диапазон 4:1
- Низкий ток утечки пациента менее 5 мкА
- Рабочий температурный диапазон от -40 до +90 °C
- Медицинская сертификация безопасности 2xMOPP по IEC60601-1
- Защита: короткое замыкание, перегрузка, пониженное входное напряжение
- Высокая изоляция вход-выход 6 кВ DC или 4,2 кВ AC
- Стабилизированный модуль без внешней подстройки
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
9–36 В постоянного тока |
| Пиковое входное напряжение, 100 мс max |
50 В постоянного тока |
| Тип фильтра |
Пи-образный |
| Рекомендуемая защита по входу |
Предохранитель 2 А, медленный |
| Напряжение включения |
8,8 В постоянного тока |
| Напряжение отключения |
8 В постоянного тока |
Выход
| Параметр |
Значение |
| Выходное напряжение |
±12 В постоянного тока |
| Допуск по выходному напряжению |
±2% |
| Номинальная мощность |
3 Вт |
| Уровень пульсаций и шума |
150 мВ п-p |
| Стабилизация по линии |
±0,5% |
| Стабилизация по нагрузке |
±0,5% |
| Частота преобразования |
250 кГц |
| Максимальный ток нагрузки |
±12,5…125 мА |
| Ёмкость нагрузки, max |
*47 мкФ на каждый выход |
| Точность по выходному напряжению |
±0,5% |
Защита
| Параметр |
Значение |
| Короткое замыкание |
Непрерывное, с автоматическим восстановлением |
| Перегрузка |
110–250% от номинальной выходной мощности |
| Перегрузка, тип восстановления |
Автоматическое восстановление после устранения аварии |
| Защита от пониженного входного напряжения |
Есть |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-40…+90 °C |
| Температура корпуса |
До +105 °C |
| Влажность при работе |
20–90% RH, без конденсации |
| Охлаждение |
Естественная конвекция воздуха |
| Температура хранения |
-55…+125 °C |
| Влажность хранения |
10–95% RH, без конденсации |
| Температурный коэффициент |
0,05% / °C в диапазоне 0…71 °C |
| Вибрация |
10–500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
| Температура пайки |
1,5 мм от корпуса в течение 3–5 с, максимум 265 °C |
Изоляция и безопасность
| Параметр |
Значение |
| Испытательное напряжение изоляции вход-выход |
6 кВ DC или 4,2 кВ AC |
| Сопротивление изоляции |
1000 МОм / 500 В DC / 25 °C / 70% RH |
| Ёмкость изоляции |
20 пФ |
| Уровень изоляции |
2xMOPP при напряжении системы 250 В AC, 50/60 Гц |
| Стандарты безопасности |
IEC60601-1, 3-е издание; EAC TP TC 020/2011; EAC TP TC 004 для исполнения на 48 В |
ЭМС
| Параметр |
Стандарт |
Уровень / примечание |
| Излучаемые помехи |
BS EN/EN55011 |
Класс A без внешних компонентов |
| Проводимые помехи |
BS EN/EN55011 |
Не нормируется |
| Электростатический разряд |
BS EN/EN61000-4-2 |
±15 кВ воздушный разряд |
| Радиочастотное электромагнитное поле |
BS EN/EN61000-4-3 |
10 В/м |
| Быстрые импульсные помехи |
BS EN/EN61000-4-4 |
±2 кВ |
| Импульсные помехи |
BS EN/EN61000-4-5 |
±2 кВ между линиями |
| Кондуктивная устойчивость |
BS EN/EN61000-4-6 |
10 В среднеквадратичное значение (e.m.f.) |
| Магнитное поле промышленной частоты |
BS EN/EN61000-4-8 |
30 А/м |
Надёжность, габариты и конструкция
| Параметр |
Значение |
| MTBF |
Более 454 тыс. ч по MIL-HDBK-217F при 25 °C |
| Габариты |
31,8 × 20,3 × 12,2 мм |
| Материал корпуса |
Пластик UL94V-0 |
Распиновка
| Номер вывода |
MDD03F-12 |
| 1 |
+Vin |
| 10 |
Не подключен |
| 11 |
Общий |
| 12 |
Не подключен |
| 13 |
-Vout |
| 15 |
+Vout |
| 23, 24 |
-Vin |
Примечания
- Все параметры указаны при нормальном входном напряжении F: 12 В DC, G: 24 В DC, номинальной нагрузке, температуре 25 °C и влажности 70% RH.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, завершённой конденсаторами 0,1 мкФ и 47 мкФ.
- Стабилизация по линии измеряется от низкого к высокому входному напряжению при номинальной нагрузке.
- Стабилизация по нагрузке для MDD03 измеряется от 10% до 100% номинальной нагрузки.
- Конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС.
- Для выполнения испытаний ЭМС рекомендуется руководствоваться документом по испытаниям источников питания на уровне компонентов.
Упаковка
| Параметр |
Значение |
| Упаковка |
Стандартная упаковка в трубках |
| Количество в трубке |
15 шт. |
| Масса одной трубки |
310 г |
| Максимум в коробке |
750 шт. / 50 трубок |
| Масса коробки |
16,1 кг |
| Размеры коробки |
620 × 230 × 230 мм |
