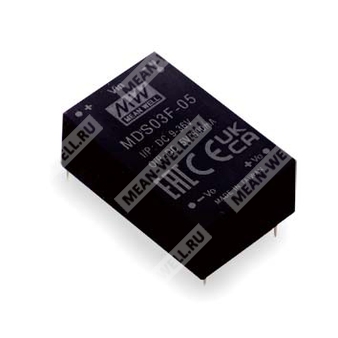

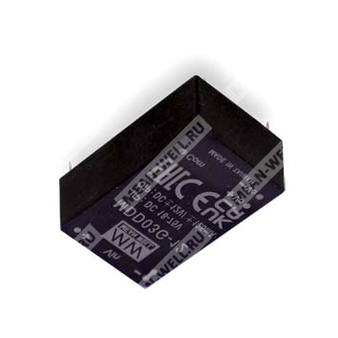

MDD03F-15 - медицинский изолированный DC-DC преобразователь 3 Вт с двуполярным выходом ±15 В для систем питания.
Расшифровка партномера
| Элемент | Значение |
| MDD | Серия с двуполярным выходом |
| 03 | Номинальная мощность 3 Вт |
| F | Входной диапазон 9–36 В постоянного тока |
| 15 | Выходное напряжение ±15 В постоянного тока |
Назначение
Модуль MDD03F-15 представляет собой медицинский DC-DC преобразователь изолированного типа в корпусе DIP 24, предназначенный для формирования стабилизированного двуполярного напряжения питания в маломощных электронных и медицинских системах. Изделие рассчитано на широкий входной диапазон 9–36 В постоянного тока, обеспечивает гальваническую развязку входа и выхода и соответствует требованиям медицинской безопасности по уровню 2xMOPP.
Области применения
- Медицинские устройства
- Мониторы кислорода в медицине
- КТ-сканирование
- Медицинские тележки
- Оборудование для ухода за полостью рта
- Промышленные системы управления
Описание
Серия MDS03 и MDD03 — это изолированные и стабилизированные DC-DC модули медицинского класса мощностью 3 Вт в корпусе DIP 24 с международным стандартным расположением выводов. Модуль MDD03F-15 относится к версии с двуполярным выходом и входным диапазоном для нормальной сети 12/24 В. Устройство характеризуется высоким КПД, малым током утечки на пациента, расширенным диапазоном рабочих температур и высокой электрической прочностью изоляции между входом и выходом.
Таблица параметров: вход
| Параметр | Значение |
| Диапазон входного напряжения | 9–36 В постоянного тока |
| Импульсное перенапряжение входа, не более | 50 В постоянного тока |
| Тип фильтра | π-тип |
| Рекомендуемая защита | Предохранитель, замедленного действия 2 А |
| Порог включения | 8,8 В постоянного тока |
| Порог отключения | 8 В постоянного тока |
Таблица параметров: выход
| Параметр | Значение |
| Выходное напряжение | ±15 В постоянного тока |
| Выходная мощность | 3 Вт |
| Точность выходного напряжения | ±2% |
| Пульсации и шум | 150 мВ пик-пик |
| Регулирование по линии | ±0,5% |
| Регулирование по нагрузке | ±0,5% |
| Номинальный выходной ток | ±10–100 мА |
| Максимальная ёмкостная нагрузка | *22 мкФ на каждый выход |
Таблица параметров: защита
| Параметр | Значение |
| Защита от короткого замыкания | Непрерывная, с автоматическим восстановлением |
| Защита от перегрузки | 110–250% от номинальной выходной мощности |
| Тип защиты при перегрузке | Автоматическое восстановление после снятия аварии |
Таблица параметров: изоляция и безопасность
| Параметр | Значение |
| Испытательное напряжение изоляции вход–выход | 6 кВ постоянного тока или 4,2 кВ переменного тока |
| Сопротивление изоляции | 1000 МОм / 500 В постоянного тока / 25°C / 70% RH |
| Ёмкость изоляции | 20 пФ |
| Уровень изоляции | Первичная–вторичная: 2xMOPP при системном входном напряжении 250 В переменного тока, 50/60 Гц |
| Стандарты безопасности | IEC60601-1 (LVD) 3-е издание, EAC TP TC 020/2011 (для типа 48Vin — EAC TP TC 004), одобрено |
Таблица параметров: электромагнитная совместимость
| Параметр | Стандарт | Уровень испытаний / примечание |
| Кондуктивные помехи | BS EN/EN55011 | Не нормируется |
| Излучаемые помехи | BS EN/EN55011 | Класс A без внешних компонентов |
| ЭСР | BS EN/EN61000-4-2 | ±15 кВ воздух |
| Радиочастотная восприимчивость | BS EN/EN61000-4-3 | 10 В/м |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | ±2 кВ |
| Импульсные помехи | BS EN/EN61000-4-5 | ±2 кВ линия-линия |
| Проводимые помехи | BS EN/EN61000-4-6 | 10 Вскз (экв. наводимая ЭДС) |
| Магнитное поле | BS EN/EN61000-4-8 | 30 А/м |
Таблица параметров: условия эксплуатации
| Параметр | Значение |
| Диапазон рабочей температуры | -40…+90°C |
| Температура корпуса | До +105°C |
| Относительная влажность при работе | 20–90% RH, без конденсации |
| Охлаждение | Естественная конвекция |
| Температура хранения | -55…+125°C |
| Влажность хранения | 10–95% RH, без конденсации |
| Температурный коэффициент | 0,05%/°C (0…71°C) |
| Вибростойкость | 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса, 3–5 с, максимум 265°C |
Таблица параметров: надёжность и конструкция
| Параметр | Значение |
| MTBF | >454 тыс. ч по MIL-HDBK-217F при 25°C |
| Материал корпуса | Пластик UL94V-0 |
| Масса | 17 г |
Таблица параметров: размеры
| Параметр | Значение |
| Габариты | 31,8 × 20,3 × 12,2 мм |
| Габариты в дюймах | 1,25 × 0,80 × 0,48 |
| Шаг выводов | 2,54 мм |
| Размер вывода | 0,6 ±0,10 мм |
Таблица параметров: упаковка
| Параметр | Значение |
| Упаковка | 15 шт. в трубке, 750 шт. в 50 трубках на картонную коробку |
| Масса одной трубки | 310 г |
| Масса коробки | 16,1 кг |
| Габариты коробки | L620 × W230 × H230 |
Расположение выводов
| Номер вывода | MDD03 |
| 1 | +Vin |
| 10 | Нет вывода |
| 11 | Общий |
| 12 | Нет вывода |
| 13 | -Vout |
| 15 | +Vout |
| 23, 24 | -Vin |
Требования к дополнительным элементам для соответствия BS EN/EN55011 класс B
| Элемент | Номинал |
| C1 | 4,7 мкФ / 100 В, MLCC |
| C2 | 4,7 мкФ / 100 В, MLCC |
| C3 | Не устанавливается |
| C4 | Не устанавливается |
| L1 | 450 мкГн, дроссель синфазный |
Примечания
- Все параметры указаны при нормальном входном напряжении (F: 12 В постоянного тока), номинальной нагрузке, температуре 25°C и влажности 70% RH.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
- Регулирование по линии измеряется от минимального до максимального входного напряжения при номинальной нагрузке.
- Регулирование по нагрузке для MDD03 измеряется в диапазоне от 10% до 100% номинальной нагрузки.
- Конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
