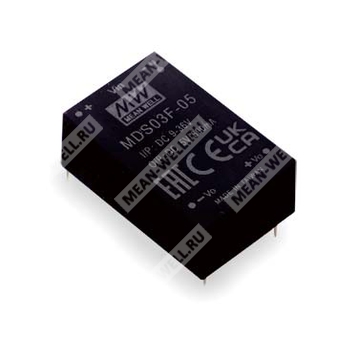

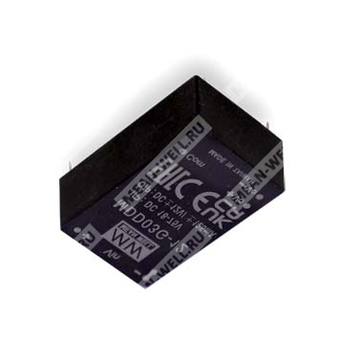

MDD03G-05 — изолированный медицинский DC-DC преобразователь 3 Вт с двойным выходом ±5 В и усиленной изоляцией.
Назначение
Модуль MDD03G-05 представляет собой регулируемый изолированный преобразователь постоянного тока в постоянный ток медицинского класса, выполненный в корпусе DIP 24. Модель относится к серии MDD03, предназначена для формирования двухполярного выходного напряжения ±5 В при широком входном диапазоне 18–75 В и применяется в медицинской и промышленной аппаратуре с требованиями к низкому току утечки и усиленной гальванической развязке.
Особенности
- Корпус DIP 24 с международным стандартным расположением выводов.
- Широкий диапазон входного напряжения 4:1.
- Низкий ток утечки на пациента: менее 5 мкА.
- Рабочий температурный диапазон: от -40 до +90 °C.
- Соответствие медицинской безопасности 2xMOPP по IEC 60601-1.
- Защита от короткого замыкания, перегрузки и пониженного входного напряжения.
- Высокая изоляция вход/выход: 6 кВ постоянного тока или 4,2 кВ переменного тока.
- Трехлетняя гарантия.
Применение
- Медицинские устройства.
- Мониторы кислорода.
- КТ-сканирование.
- Медицинские тележки.
- Оборудование для ухода за полостью рта.
- Промышленные системы управления.
Расшифровка партномера
| Фрагмент обозначения |
Значение |
| M |
Серия MDD03 |
| D |
Двойной выход |
| D03 |
Серия с мощностью 3 Вт |
| G |
Диапазон входного напряжения 18–75 В |
| 05 |
Выходное напряжение ±5 В |
Основные данные
| Параметр |
Значение |
| Тип изделия |
Изолированный регулируемый DC-DC преобразователь медицинского класса |
| Выходная конфигурация |
Двойной выход |
| Номинальная мощность |
3 Вт |
| Номинальное выходное напряжение |
±5 В |
| Диапазон входного напряжения |
18–75 В постоянного тока |
| Тип входного диапазона |
4:1 |
| Корпус |
DIP 24 |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
18–75 В постоянного тока |
| Пиковое перенапряжение на входе, до 100 мс |
100 В постоянного тока |
| Фильтр |
П-образный |
| Рекомендуемая защита |
Предохранитель 1 А, медленный |
| Пусковое напряжение |
8,8 В постоянного тока |
| Напряжение отключения |
8 В постоянного тока |
Выход
| Параметр |
Значение |
| Выходное напряжение |
±5 В |
| Точность выходного напряжения |
±2% |
| Пульсации и шум |
150 мВ пик-пик |
| Стабилизация по линии |
±0,5% |
| Стабилизация по нагрузке |
±0,5% |
| Диапазон выходного тока |
±30–300 мА |
| Допустимая емкостная нагрузка, максимум |
*220 мкФ на каждый выход |
| Защита от перегрузки |
110–250% от номинальной выходной мощности |
| Защита от короткого замыкания |
Непрерывная, с автоматическим восстановлением |
Защита
| Параметр |
Значение |
| Короткое замыкание |
Непрерывный режим, автоматическое восстановление |
| Перегрузка |
110–250% от номинальной мощности |
| Пониженное входное напряжение |
Есть |
Изоляция и безопасность
| Параметр |
Значение |
| Испытательное напряжение изоляции вход/выход |
6 кВ постоянного тока или 4,2 кВ переменного тока |
| Сопротивление изоляции |
1000 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Емкость изоляции |
20 пФ |
| Уровень изоляции |
Первичная–вторичная: 2xMOPP при системном входном напряжении 250 В переменного тока, 50/60 Гц |
| Стандарт безопасности |
IEC 60601-1, 3-е издание; EAC TP TC 020/2011; EAC TP TC 004 для исполнения на 48 В входа |
| Низкий ток утечки |
< 5 мкА |
Электромагнитная совместимость
| Параметр |
Стандарт |
Уровень / примечание |
| Излучаемые помехи |
BS EN/EN55011 |
Класс A без внешних компонентов |
| Проводимые помехи |
BS EN/EN55011 |
Н/П |
| Электростатический разряд |
BS EN/EN61000-4-2 |
±15 кВ воздушный разряд |
| Радиочастотное излучаемое воздействие |
BS EN/EN61000-4-3 |
10 В/м |
| Быстрые переходные процессы |
BS EN/EN61000-4-4 |
±2 кВ |
| Импульсные перенапряжения |
BS EN/EN61000-4-5 |
±2 кВ линия-линия |
| Кондуктивная устойчивость |
BS EN/EN61000-4-6 |
10 Вскз (по ЭДС) |
| Магнитное поле промышленной частоты |
BS EN/EN61000-4-8 |
30 А/м |
Эксплуатационные и конструктивные параметры
| Параметр |
Значение |
| Рабочая температура |
от -40 до +90 °C |
| Температура корпуса |
до +105 °C |
| Рабочая влажность |
20–90% RH, без конденсации |
| Температура хранения и влажность |
от -55 до +125 °C, 10–95% RH, без конденсации |
| Охлаждение |
Естественная конвекция |
| Температурный коэффициент |
0,05% / °C (0–71 °C) |
| Вибрация |
10–500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
| Температура пайки |
1,5 мм от корпуса в течение 3–5 с, максимум 265 °C |
| Материал корпуса |
Пластик UL94V-0 |
Надежность, размеры и упаковка
| Параметр |
Значение |
| MTBF |
>454 тыс. ч по MIL-HDBK-217F при 25 °C |
| Габариты (Д × Ш × В) |
31,8 × 20,3 × 12,2 мм |
| Габариты в дюймах |
1,25 × 0,8 × 0,48 |
| Масса |
17 г |
| Количество в трубке |
15 шт. |
| Количество в коробке |
750 шт. / 50 трубок максимум |
| Масса коробки |
16,1 кг |
| Размер коробки |
620 × 230 × 230 мм |
Выводы
| Контакт |
Назначение для MDD03 |
| 1 |
+Vin |
| 10 |
Не подключен |
| 11 |
Общий |
| 12 |
Не подключен |
| 13 |
-Vout |
| 15 |
+Vout |
| 23, 24 |
-Vin |
Примечания
- Все параметры указаны при нормальном входном напряжении (F: 12 В постоянного тока, G: 24 В постоянного тока), номинальной нагрузке, 25 °C и 70% RH.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, завершенной конденсаторами 0,1 мкФ и 47 мкФ.
- Стабилизация по линии измеряется от низкого уровня входного напряжения к высокому при номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 10% до 100% номинальной нагрузки для MDD03.
- Изделие необходимо повторно проверить на соответствие требованиям ЭМС в составе конечного оборудования.
