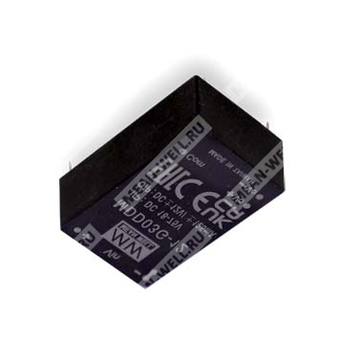

MDD03G-12 - изолированный медицинский DC-DC преобразователь 3 Вт с двойным выходом ±12 В и широким входом 18–75 В.
Расшифровка партномера
| Элемент | Значение |
| M | Серия медицинского исполнения |
| DD | Двойной выход |
| 03 | Номинальная мощность 3 Вт |
| G | Диапазон входного напряжения 18–75 В постоянного тока |
| 12 | Выходное напряжение ±12 В постоянного тока |
Назначение
MDD03G-12 — изолированный и стабилизированный модульный медицинский DC-DC преобразователь в корпусе DIP 24, предназначенный для питания аппаратуры с требованиями по усиленной изоляции, низкому току утечки и соответствию медицинским стандартам.
Области применения
- Медицинские устройства
- Мониторы кислорода
- Компьютерная томография
- Медицинские тележки
- Оборудование для ухода за полостью рта
- Промышленные системы управления
Особенности
- Корпус DIP 24 с международной стандартной распиновкой
- Широкий диапазон входного напряжения 4:1
- Низкий ток утечки пациента менее 5 мкА
- Расширенный диапазон рабочей температуры от -40 до +90 °C
- Медицинская безопасность, одобрение 2xMOPP по IEC60601-1
- Защиты: короткое замыкание с непрерывным восстановлением, перегрузка, UVLO
- Высокая вход-выходная изоляция 6 кВ DC или 4,2 кВ AC, усиленная изоляция
- Стабилизированный модульный DC-DC преобразователь
- Высокий КПД до 80% для данной модификации
Описание
Серия MDS03 и MDD03 представляет собой 3-ваттные изолированные и стабилизированные DC-DC преобразовательные модули медицинского класса в корпусе DIP 24. Модули выполнены с международной стандартной распиновкой, обеспечивают высокую эффективность, широкий рабочий температурный диапазон, высокое вход-выходное изоляционное напряжение и соответствие стандарту IEC60601-1. Исполнение G рассчитано на вход 18–75 В постоянного тока. Модификация MDD03G-12 формирует два симметричных выходных напряжения ±12 В постоянного тока.
Расширенные электрические параметры
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 18–75 В постоянного тока |
| Импульсное перенапряжение, 100 мс максимум | 100 В постоянного тока |
| Тип входного фильтра | π-тип |
| Рекомендуемая защита по входу | Предохранитель, медленный: 1 А |
| Пусковое напряжение | 8,8 В постоянного тока |
| Напряжение отключения | 8 В постоянного тока |
| Входной ток без нагрузки | 15 мА |
| Входной ток при полной нагрузке | 158 мА |
Выход
| Параметр | Значение |
| Выходное напряжение | ±12 В постоянного тока |
| Выходной ток | ±12,5…±125 мА |
| Номинальная мощность | 3 Вт |
| Погрешность выходного напряжения | ±2% |
| Пульсации и шум | 150 мВ пик-пик |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Частота переключения, типовое значение | 250 кГц |
| Максимальная емкостная нагрузка | *47 мкФ на каждый выход |
| КПД, типовое значение | 80% |
Защиты
| Параметр | Значение |
| Короткое замыкание | Непрерывный режим, автоматическое восстановление |
| Перегрузка | 110–250% от номинальной выходной мощности |
| Защита по пониженному входному напряжению | Есть |
Параметры изоляции и безопасности
| Параметр | Значение |
| Испытательное напряжение вход-выход | 6 кВ DC или 4,2 кВ AC |
| Уровень изоляции первичная-вторичная | 2xMOPP при входном напряжении системы 250 В AC, 50/60 Гц |
| Сопротивление изоляции | 1000 МОм / 500 В DC / 25 °C / 70% RH |
| Емкость изоляции, типовое значение | 20 пФ |
| Стандарты безопасности | IEC60601-1, 3-е издание; EAC TP TC 020/2011; EAC TP TC 004 для исполнения 48 Vin |
ЭМС
Эмиссия
| Параметр | Стандарт | Уровень испытаний / примечание |
| Проводимые помехи | BS EN/EN55011 | Не нормируется |
| Излучаемые помехи | BS EN/EN55011 | Класс A без внешних компонентов |
Помехоустойчивость
| Параметр | Стандарт | Уровень испытаний / примечание |
| Электростатический разряд | BS EN/EN61000-4-2 | ±15 кВ воздух |
| Излучаемая восприимчивость | BS EN/EN61000-4-3 | 10 В/м |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | ±2 кВ |
| Импульсные помехи | BS EN/EN61000-4-5 | ±2 кВ линия-линия |
| Проводимые помехи | BS EN/EN61000-4-6 | 10 В ср.кв. (e.m.f.) |
| Магнитное поле | BS EN/EN61000-4-8 | 30 А/м |
Эксплуатационные и механические параметры
| Параметр | Значение |
| Рабочая температура | -40…+90 °C |
| Температура корпуса | До +105 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Охлаждение | Естественная конвекция |
| Температура хранения и влажность | -55…+125 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | 0,05% / °C (0…71 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса, 3–5 с, максимум 265 °C |
Надежность, размеры и упаковка
| Параметр | Значение |
| MTBF | >454 тыс. ч по MIL-HDBK-217F при 25 °C |
| Габариты | 31,8 × 20,3 × 12,2 мм |
| Габариты в дюймах | 1,25 × 0,8 × 0,48 |
| Материал корпуса | Пластик UL94V-0 |
| Масса | 17 г |
| Упаковка | 15 шт. в трубке, 750 шт. в 50 трубках максимум в коробке |
| Габариты коробки | L620 × W230 × H230 мм |
| Масса брутто коробки | 16,1 кг |
Распиновка
| Контакт | Назначение для MDD03 |
| 1 | +Vin |
| 10 | Не подключен |
| 11 | Общий |
| 12 | Не подключен |
| 13 | -Vout |
| 15 | +Vout |
| 23, 24 | -Vin |
Рекомендуемая внешняя схема для соответствия классу B по BS EN/EN55011
| Элемент | Номинал для MDD03G |
| C1 | 4,7 мкФ / 100 В, MLCC |
| C2 | 4,7 мкФ / 100 В, MLCC |
| C3 | Не установлен |
| C4 | Не установлен |
| L1 | 450 мкГн, дроссель синфазного помехоподавления |
Примечания
- Все параметры заданы при номинальном входном напряжении: для исполнения G — 24 В DC, при номинальной нагрузке, температуре окружающей среды 25 °C и влажности 70% RH.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
- Линейная стабилизация измеряется при переходе от низкого к высокому входному напряжению при номинальной нагрузке.
- Стабилизация по нагрузке измеряется в диапазоне от 10% до 100% номинальной нагрузки для серии MDD03.
- Конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
