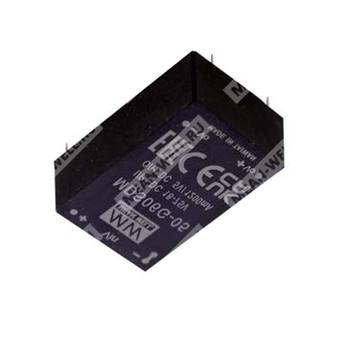

MDD06F-05 - изолированный медицинский DC-DC преобразователь 6 Вт с двухполярным выходом ±5 В и широким входом 9–36 В.
Назначение: модульный изолированный DC-DC преобразователь медицинского класса в корпусе DIP 24 для построения вспомогательных и функциональных шин питания с усиленной изоляцией.
Расшифровка партномера
| Обозначение | Расшифровка |
| MDD | Серия с двухполярным выходом |
| 06 | Номинальная мощность 6 Вт |
| F | Диапазон входного напряжения 9–36 В постоянного тока |
| 05 | Выходное напряжение ±5 В постоянного тока |
Краткое описание
Серия MDS06 и MDD06 представляет собой изолированные и стабилизированные DC-DC модули медицинского класса в корпусе DIP 24.
Модель MDD06F-05 относится к двухполярным исполнениями серии и обеспечивает выход ±5 В при входе 9–36 В.
Модуль рассчитан на применение в медицинских системах и другой аппаратуре, где требуется низкий ток утечки, усиленная изоляция и высокая надёжность.
Конструкция предусматривает стандартную распиновку, встроенную защиту от короткого замыкания, перегрузки и пониженного входного напряжения.
Особенности
- Корпус DIP 24 с международной стандартной распиновкой.
- Широкий входной диапазон 4:1.
- Низкий ток утечки пациента: менее 5 мкА.
- Диапазон рабочих температур от -40 до +90 °C.
- Одобрение по медицинской безопасности 2xMOPP согласно IEC60601-1.
- Защита от короткого замыкания в непрерывном режиме.
- Защита от перегрузки.
- Защита от пониженного входного напряжения.
- Высокая изоляция вход-выход: 6 кВ DC или 4,2 кВ AC.
- Усиленная изоляция.
- 3 года гарантии.
Области применения
- Медицинские устройства.
- Медицинские кислородные мониторы.
- КТ-сканирование.
- Медицинские тележки.
- Оборудование для ухода за полостью рта.
- Промышленные системы управления.
Параметры
| Параметр | Значение |
| Номинальная мощность | 6 Вт |
| Тип преобразователя | Изолированный и стабилизированный модульный DC-DC преобразователь |
| Исполнение выхода | Двухполярный |
| Выходное напряжение | ±5 В постоянного тока |
| Диапазон входного напряжения | 9–36 В постоянного тока |
| Допустимое импульсное входное напряжение | 50 В DC, длительность до 100 мс |
| Частота преобразования | 280 кГц |
| Ток холостого хода | 20 мА |
| Ток при полной нагрузке | 625 мА |
| Выходной ток | ±60…600 мА |
| КПД типовой | 80 % |
| Пульсации и шум | 100 мВ п-п |
| Точность выходного напряжения | ±2 % |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 9–36 В постоянного тока |
| Номинальное входное напряжение для испытаний | 12 В DC |
| Допустимое входное перенапряжение | 50 В DC, 100 мс максимум |
| Фильтр | LC-фильтр типа Pi |
| Рекомендуемая защита по входу | Предохранитель, медленное срабатывание 2 А |
| Напряжение включения защиты по понижению входа | 8,8 В DC |
| Напряжение отключения защиты по понижению входа | 8 В DC |
Выход
| Параметр | Значение |
| Выходное напряжение | ±5 В постоянного тока |
| Выходной ток | ±60…600 мА |
| Точность выходного напряжения | ±2 % |
| Нестабильность по линии | ±0,5 % |
| Нестабильность по нагрузке | ±0,5 % |
| Пульсации и шум | 100 мВ п-п |
| Тип защиты от перегрузки | 110–250 % от номинальной выходной мощности |
| Тип защиты от короткого замыкания | Непрерывная, с автоматическим восстановлением |
Защита
| Параметр | Значение |
| Короткое замыкание | Непрерывный режим, автоматическое восстановление |
| Перегрузка | 110–250 % номинальной выходной мощности |
| Пониженное входное напряжение | Порог включения 8,8 В DC, порог отключения 8 В DC |
ЭМС
| Параметр | Значение |
| Излучаемые помехи | BS EN/EN55011, класс A без внешних компонентов |
| Проводимые помехи | BS EN/EN55011 |
| Электростатический разряд | BS EN/EN61000-4-2, ±15 кВ воздушный разряд |
| Радиочастотное электромагнитное поле | BS EN/EN61000-4-3, 10 В/м |
| Быстрые переходные процессы | BS EN/EN61000-4-4, ±2 кВ |
| Импульсные помехи | BS EN/EN61000-4-5, ±2 кВ линия-линия |
| Проводимые радиопомехи | BS EN/EN61000-4-6, 10 В действ. значения |
| Магнитное поле | BS EN/EN61000-4-8, 30 А/м |
Изоляция и безопасность
| Параметр | Значение |
| Испытательное напряжение вход-выход | 6 кВ DC или 4,2 кВ AC |
| Сопротивление изоляции | 1000 МОм / 500 В DC / 25 °C / 70 % RH |
| Емкость изоляции | 20 пФ |
| Уровень изоляции | 2xMOPP при системном входном напряжении 250 В AC, 50/60 Гц |
| Стандарты безопасности | IEC60601-1 (LVD) 3-е издание, EAC TP TC 020/2011, EAC TP TC 004 для 48VIN-типов |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40…+90 °C |
| Температура корпуса | До +105 °C |
| Рабочая влажность | 20…90 % RH, без конденсации |
| Охлаждение | Естественная конвекция |
| Температура хранения | -55…+125 °C |
| Влажность хранения | 10…95 % RH, без конденсации |
| Температурный коэффициент | 0,05 %/°C в диапазоне 0…71 °C |
| Вибрация | 10–500 Гц, 2G, по 10 минут на цикл, суммарно 60 минут по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса, 3–5 с, максимум 265 °C |
MTBF, габариты и конструкция
| Параметр | Значение |
| MTBF | >454 тыс. часов по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 31,8 × 20,3 × 12,2 мм |
| Габаритные размеры в дюймах | 1,25 × 0,80 × 0,48 |
| Материал корпуса | Пластик UL94V-0 |
Распиновка
| Номер вывода | MDS06 | MDD06 |
| 1 | +Vin | +Vin |
| 10 | Нет вывода | Нет вывода |
| 11 | Нет вывода | Общий |
| 12 | -Vout | Нет вывода |
| 13 | +Vout | -Vout |
| 15 | Нет вывода | +Vout |
| 23, 24 | -Vin | -Vin |
Рекомендуемые внешние компоненты для соответствия BS EN/EN55011 класс B
| Обозначение | Для MDS06F | Для MDS06G |
| C1 | 10 мкФ / 50 В, MLCC | 4,7 мкФ / 100 В, MLCC |
| C2 | 10 мкФ / 50 В, MLCC | 4,7 мкФ / 100 В, MLCC |
| C3 | Не используется | Не используется |
| C4 | Не используется | Не используется |
| L1 | 450 мкГн, дроссель синфазного типа | 450 мкГн, дроссель синфазного типа |
Упаковка
| Параметр | Значение |
| Масса одного изделия | 17 г |
| Количество в трубке | 15 шт. |
| Количество в коробке | 750 шт. / 50 трубок максимум |
| Масса коробки | 16,1 кг |
| Размеры коробки | 620 × 230 × 230 мм |
Примечания
- Все параметры указаны при нормальном входном напряжении: для F-версии 12 В DC, для G-версии 24 В DC, при номинальной нагрузке, температуре 25 °C и влажности 70 % RH.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
- Нестабильность по линии измеряется при изменении входного напряжения от низкого к высокому при номинальной нагрузке.
- Нестабильность по нагрузке измеряется в диапазоне от 10 % до 100 % номинальной нагрузки для MDD06.
- Конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
