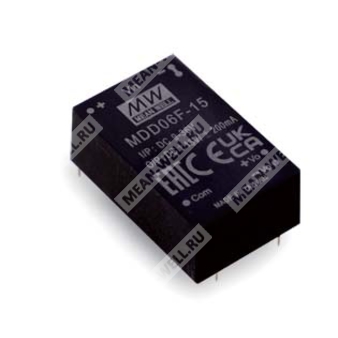

MDD06F-12 - изолированный медицинский DC-DC преобразователь мощностью 6 Вт с двухполярным выходом ±12 В.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| Серия | MDD06 | Медицинский изолированный и стабилизированный DC-DC преобразователь мощностью 6 Вт, двойной выход |
| Диапазон входного напряжения | F | Нормализованный вход 9–36 В постоянного тока |
| Выходное напряжение | 12 | Двухполярное выходное напряжение ±12 В постоянного тока |
Назначение и особенности
Изделие MDD06F-12 относится к серии медицинских модулей DC-DC преобразования с гальванической развязкой, выполненных в корпусе DIP-24 с международным стандартным расположением выводов. Компонент предназначен для преобразования входного напряжения 9–36 В постоянного тока в стабилизированное двухполярное выходное напряжение ±12 В.
Модуль ориентирован на применение в медицинской и промышленной аппаратуре, где требуются высокая электрическая изоляция, низкий ток утечки, стабильные выходные параметры и устойчивость к длительному короткому замыканию. Для данной серии заявлены соответствие медицинским требованиям безопасности по IEC60601-1, высокий уровень изоляции между входом и выходом, а также расширенный температурный диапазон эксплуатации.
Области применения
- Медицинские устройства
- Мониторы кислорода в медицинских системах
- Компьютерная томография
- Медицинские тележки
- Оборудование для ухода за полостью рта
- Системы промышленного управления
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 9–36 В постоянного тока |
| Переходное перенапряжение, не более 100 мс | 50 В постоянного тока |
| Входной фильтр | π-тип |
| Рекомендуемая защита по входу | Предохранитель |
| Рекомендуемый предохранитель | 2 А, медленного срабатывания |
| Напряжение включения УВН | 8,8 В постоянного тока |
| Напряжение отключения УВН | 8 В постоянного тока |
Параметры выхода
| Параметр | Значение |
| Номинальное выходное напряжение | ±12 В постоянного тока |
| Номинальная мощность | 6 Вт |
| Погрешность выходного напряжения | ±2% |
| Пульсации и шум | 100 мВ пик-пик |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Типовая частота преобразования | 280 кГц |
| Выходной ток | ±25…250 мА |
| Максимальная емкостная нагрузка | *47 мкФ |
Параметры защиты
| Параметр | Значение |
| Короткое замыкание | Непрерывный режим, автоматическое восстановление |
| Перегрузка | 110–250% от номинальной выходной мощности |
| Защита при перегрузке | Восстановление после устранения аварийного режима |
| Защита от пониженного входного напряжения | Есть |
Электрическая прочность, изоляция и безопасность
| Параметр | Значение |
| Испытательное напряжение изоляции вход–выход | 6 кВ постоянного тока или 4,2 кВ переменного тока |
| Сопротивление изоляции | 1000 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Изоляционная емкость | 20 пФ |
| Уровень изоляции | 2xMOPP при напряжении системы 250 В переменного тока, 50/60 Гц |
| Стандарт безопасности | IEC60601-1, 3-е издание; EAC TP TC 020/2011; EAC TP TC 004 для исполнения на 48 В только |
ЭМС-параметры
| Параметр | Стандарт | Уровень испытаний / примечание |
| Кондуктивные помехи | BS EN/EN55011 | Не нормируется |
| Излучаемые помехи | BS EN/EN55011 | Класс A без внешних компонентов |
| Электростатический разряд | BS EN/EN61000-4-2 | ±15 кВ воздушный разряд |
| Излучаемая восприимчивость | BS EN/EN61000-4-3 | 10 В/м |
| Быстрые переходные процессы / всплески | BS EN/EN61000-4-4 | ±2 кВ |
| Импульсные помехи | BS EN/EN61000-4-5 | ±2 кВ линия-линия |
| Кондуктивная восприимчивость | BS EN/EN61000-4-6 | 10 В среднеквадратического значения (э.д.с.) |
| Магнитное поле | BS EN/EN61000-4-8 | 30 А/м |
Эксплуатационные и климатические параметры
| Параметр | Значение |
| Рабочая температура | -40…+90 °C |
| Температура корпуса | До +105 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Охлаждение | Естественная конвекция |
| Температура хранения и влажность | -55…+125 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | 0,05% / °C (0…71 °C) |
| Вибрация | 10–500 Гц, 2 G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса, 3–5 с, до 265 °C |
Надежность, габариты и конструкция
| Параметр | Значение |
| MTBF | >454 тыс. ч по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 31,8 × 20,3 × 12,2 мм |
| Габаритные размеры в дюймах | 1,25 × 0,8 × 0,48 |
| Материал корпуса | Пластик UL94V-0 |
| Масса | 17 г |
Назначение выводов
| Номер вывода | Назначение для MDD06 |
| 1 | +Vin |
| 10 | Не подключен |
| 11 | Общий |
| 12 | Не подключен |
| 13 | -Vout |
| 15 | +Vout |
| 23, 24 | -Vin |
Размеры и монтаж
Корпус выполнен в типоразмере DIP-24. Все размеры указаны в миллиметрах, допуск для линейных размеров x.x или x.xx составляет ±0,5 мм. Диаметр вывода: 0,6 ± 0,10 мм. Шаг координатной сетки: 2,54 мм.
Примечания
- Все параметры заданы при нормальном входе: F = 12 В постоянного тока, G = 24 В постоянного тока, номинальной нагрузке, температуре окружающей среды 25 °C и влажности 70% RH.
- Пульсации и шум измеряются на частоте 20 МГц с использованием скрученной пары длиной 12 дюймов, завершённой конденсаторами 0,1 мкФ и 47 мкФ.
- Стабилизация по линии измеряется от низкого входного напряжения к высокому при номинальной нагрузке.
- Стабилизация по нагрузке для MDD06 измеряется в диапазоне от 10% до 100% номинальной нагрузки.
- Конечное оборудование должно быть дополнительно проверено на соответствие требованиям ЭМС.
Упаковка
| Параметр | Значение |
| Форма поставки | Стандартная упаковка в трубках |
| Количество в трубке | 15 шт. |
| Масса одной трубки | 310 г |
| Максимальное количество в коробке | 750 шт. / 50 трубок |
| Масса коробки | 16,1 кг |
| Размеры коробки | L620 × W230 × H230 мм |
