MDD06F-15
MDD06F-15 - медицинский изолированный DC-DC преобразователь 6 Вт с двуполярным выходом ±15 В.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| Серия | MDD06 | Изолированный регулируемый модульный DC-DC преобразователь медицинского класса, мощность 6 Вт |
| Тип выхода | D | Двойной выход |
| Диапазон входного напряжения | F | Нормальная шина 12 В / 24 В, диапазон 9–36 В постоянного тока |
| Выходное напряжение | 15 | ±15 В постоянного тока |
Назначение и особенности

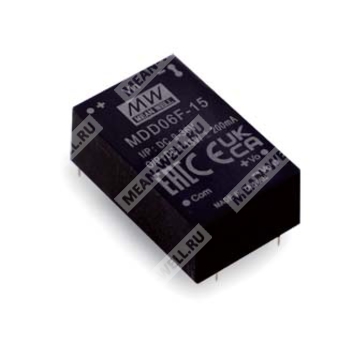

MDD06F-15 представляет собой изолированный и стабилизированный модульный преобразователь постоянного тока для медицинской аппаратуры, выполненный в корпусе DIP 24 с международным стандартным расположением выводов. Модуль рассчитан на питание от входной шины 9–36 В постоянного тока и формирует двуполярное выходное напряжение ±15 В. Изделие предназначено для систем, где требуется гальваническая развязка, низкий ток утечки пациента и соответствие медицинским требованиям безопасности.
- Корпус DIP 24 с международным стандартным расположением выводов.
- Широкий входной диапазон 4:1.
- Низкий ток утечки пациента менее 5 мкА.
- Рабочий температурный диапазон от -40 до +90 °C.
- Одобрение по медицинской безопасности 2xMOPP согласно IEC60601-1.
- Защиты: короткое замыкание с непрерывным режимом, перегрузка, пониженное входное напряжение.
- Высокая изоляция вход/выход 6 кВ постоянного тока или 4,2 кВ переменного тока.
Описание
Серия MDS06 и MDD06 — это модульные медицинские DC-DC преобразователи мощностью 6 Вт с изоляцией, предназначенные для применения в аппаратуре, где критичны требования к безопасности, стабильности питания и малой утечке. Модели серии поддерживают различные уровни выходного напряжения: 5 В, 12 В, 15 В для однополярного выхода и ±5 В, ±12 В, ±15 В для двуполярного выхода. Серия рассчитана на два диапазона входного напряжения: 9–36 В и 18–75 В, что позволяет использовать её в системах с шинами 12/24 В и 24/48 В. Для MDD06F-15 применяется входной диапазон 9–36 В и двуполярный выход ±15 В.
Модуль обладает КПД до 82% для данной модификации, свободной конвекцией охлаждения и устойчивостью к длительному короткому замыканию с автоматическим восстановлением. Конструкция ориентирована на медицинские системы, а также на промышленную электронику, где требуется изолированное питание малой мощности.
Применение
- Медицинские устройства.
- Монитор кислорода в медицине.
- Компьютерная томография.
- Медицинские тележки.
- Оборудование для ухода за полостью рта.
- Промышленные системы управления.
Параметры
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 9–36 В постоянного тока |
| Импульсное перенапряжение, 100 мс максимум | 50 В постоянного тока |
| Тип фильтра | π-тип |
| Рекомендуемая защита по входу | Плавкий предохранитель, 2 А, медленный, тип F |
| Пусковое напряжение УВЛ | 8,8 В постоянного тока |
| Напряжение отключения УВЛ | 8 В постоянного тока |
Выход
| Параметр | Значение |
| Выходное напряжение | ±15 В постоянного тока |
| Номинальная мощность | 6 Вт |
| Допуск выходного напряжения | ±2% |
| Пульсации и шум | 100 мВ п-п |
| Нестабильность по линии | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Выходной ток | ±20…±200 мА |
| Максимальная ёмкостная нагрузка | *47 мкФ на каждый выход |
| Частота преобразования | 280 кГц |
| КПД | 82% тип. |
Защита
| Параметр | Значение |
| Короткое замыкание | Непрерывный режим, автоматическое восстановление |
| Перегрузка | 110–250% от номинальной выходной мощности |
| Пониженное входное напряжение | Защита с автоматическим восстановлением |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции вход-выход | 6 кВ постоянного тока или 4,2 кВ переменного тока |
| Сопротивление изоляции | 1000 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Изоляционная ёмкость | 20 пФ |
| Уровень изоляции | Первичная- вторичная: 2xMOPP при системном входном напряжении 250 В переменного тока, 50/60 Гц |
| Стандарты безопасности | IEC60601-1, 3-е издание; EAC TP TC 020/2011; EAC TP TC 004 для исполнения на 48 В |
ЭМС
| Параметр | Стандарт | Уровень испытаний / примечание |
| Кондуктивные помехи | BS EN/EN55011 | Не нормируется |
| Излучаемые помехи | BS EN/EN55011 | Класс A без внешних компонентов |
| Электростатический разряд | BS EN/EN61000-4-2 | ±15 кВ воздушный |
| Излучаемая помехоустойчивость | BS EN/EN61000-4-3 | 10 В/м |
| Быстрые переходные процессы / пачки | BS EN/EN61000-4-4 | ±2 кВ |
| Импульсные помехи | BS EN/EN61000-4-5 | ±2 кВ линия-линия |
| Кондуктивная помехоустойчивость | BS EN/EN61000-4-6 | 10 В действующего значения |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8 | 30 А/м |
Эксплуатация и окружающая среда
| Параметр | Значение |
| Рабочая температура | -40…+90 °C |
| Температура корпуса | До +105 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Охлаждение | Естественная конвекция |
| Температура хранения и влажность | -55…+125 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | 0,05% / °C (0…71 °C) |
| Вибрация | 10–500 Гц, 2 G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Температура пайки | На расстоянии 1,5 мм от корпуса, 3–5 с, максимум 265 °C |
Надёжность и конструктивные данные
| Параметр | Значение |
| MTBF | >454 тыс. ч по MIL-HDBK-217F при 25 °C |
| Материал корпуса | Пластик UL94V-0 |
| Габариты | 31,8 × 20,3 × 12,2 мм |
| Масса | 17 г |
| Упаковка | 15 шт. в трубке; 750 шт. в коробке; 50 трубок максимум на картонную упаковку |
| Размер картонной упаковки | 620 × 230 × 230 мм |
Назначение выводов
| Номер вывода | MDD06 |
| 1 | +Vin |
| 10 | Не подключён |
| 11 | Общий |
| 12 | Не подключён |
| 13 | -Vout |
| 15 | +Vout |
| 23, 24 | -Vin |
Примечания
- Все параметры указаны при нормальном входном напряжении 12 В постоянного тока, номинальной нагрузке, температуре 25 °C и влажности 70% RH.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, завершённой конденсаторами 0,1 мкФ и 47 мкФ.
- Нестабильность по линии измеряется от нижнего значения входного напряжения к верхнему при номинальной нагрузке.
- Нестабильность по нагрузке измеряется от 10% до 100% номинальной нагрузки для MDD06.
- Изделие должно быть повторно проверено на соответствие требованиям ЭМС в составе конечного оборудования.
