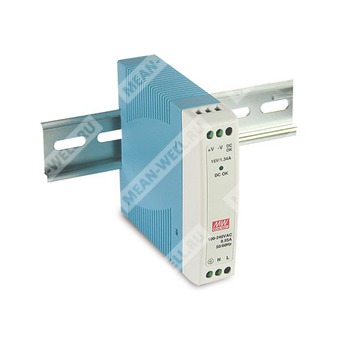

MDR-10-12 - промышленный одноканальный AC/DC источник питания на DIN рейку для преобразования сетевого напряжения в стабилизированное напряжение 12 В постоянного тока.
Описание
MDR-10-12 представляет собой источник питания серии MDR-10 в узком корпусе для монтажа на DIN рейку TS35/7.5 или TS35/15. Устройство предназначено для применения в системах промышленной автоматизации, распределенных шкафах управления, вспомогательных цепях питания, интерфейсных модулях, датчиках, исполнительных устройствах и другой аппаратуре, где требуется стабилизированное выходное напряжение 12 В при мощности до 10 Вт.
Модель относится к одно выходным промышленным источникам питания с универсальным входом переменного или постоянного тока, естественным воздушным охлаждением, встроенной светодиодной индикацией наличия питания и активным сигналом DC OK для контроля состояния выхода.
Особенности
- Универсальный вход переменного тока полного диапазона.
- Допускается питание постоянным током.
- Один стабилизированный выход 12 В.
- Установка на DIN рейку TS35/7.5 или TS35/15.
- Охлаждение за счет естественной конвекции воздуха.
- Защита от короткого замыкания.
- Защита от перегрузки.
- Защита от перенапряжения.
- Встроенный активный сигнал DC OK.
- Светодиодный индикатор включения.
- Низкое потребление без нагрузки менее 0,75 Вт.
- Проведен 100% прогон при полной нагрузке.
Расшифровка партномера
| MDR | Серия промышленных источников питания на DIN рейку |
| 10 | Номинальная выходная мощность 10 Вт |
| 12 | Номинальное выходное напряжение 12 В постоянного тока |
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 0,84 А |
| Диапазон выходного тока | 0...0,84 А |
| Номинальная выходная мощность | 10 Вт |
| Пульсации и шум | 120 мВ пик-пик |
| Допуск по выходному напряжению | ±3,0% |
| Нестабильность по сети | ±1,0% |
| Нестабильность по нагрузке | ±1,0% |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 85...264 В AC |
| Диапазон входного напряжения постоянного тока | 120...370 В DC |
| Диапазон частоты входной сети | 47...63 Гц |
| Типовой КПД | 81% |
| Типовой входной ток | 0,33 А при 115 В AC; 0,21 А при 230 В AC |
| Пусковой ток, типовое значение | 35 А при 115 В AC; 70 А при 230 В AC, холодный старт |
| Ток утечки | менее 1 мА при 240 В AC |
| Потребляемая мощность без нагрузки | менее 0,75 Вт |
Временные параметры
| Параметр | Значение |
| Время установления и нарастания | 500 мс, 30 мс при 230 В AC; 1000 мс, 30 мс при 115 В AC, полная нагрузка |
| Время удержания, типовое | 120 мс при 230 В AC; 25 мс при 115 В AC, полная нагрузка |
Защиты
| Параметр | Значение |
| Перегрузка | Срабатывание при мощности более 105% от номинальной выходной мощности |
| Режим защиты от перегрузки | Прерывистый режим с автоматическим восстановлением после устранения аварии |
| Защита от перенапряжения | 13,8...16,2 В |
| Режим защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от короткого замыкания | Поддерживается |
Функциональные параметры
| Параметр | Значение |
| Активный сигнал DC OK, максимальный уровень | 9...13,5 В / 40 мА |
| Светодиодная индикация | Индикатор наличия питания |
Условия эксплуатации и хранения
| Параметр | Значение |
| Рабочая температура | от -20 до +70 °C |
| Рабочая влажность | 20...90% относительной влажности, без конденсации |
| Температура хранения | от -40 до +85 °C |
| Влажность при хранении | 10...95% относительной влажности |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50 °C |
| Вибростойкость | Компоненты: 10...500 Гц, 2G, 10 мин на цикл, 60 мин по каждой из осей X, Y, Z; монтаж в соответствии с IEC60068-2-6 |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение между входом и выходом | 3 кВ AC |
| Испытательное напряжение между входом и защитным заземлением | 2 кВ AC |
| Испытательное напряжение между выходом и защитным заземлением | 0,5 кВ AC |
| Сопротивление изоляции вход-выход | 100 МОм при 500 В DC, 25 °C, 70% относительной влажности |
| Сопротивление изоляции вход-земля | 100 МОм при 500 В DC, 25 °C, 70% относительной влажности |
| Сопротивление изоляции выход-земля | 100 МОм при 500 В DC, 25 °C, 70% относительной влажности |
Соответствие стандартам и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL508, TUV BS EN/EN62368-1, BSMI CNS15598-1, EAC TP TC 004, AS/NZS 62368.1, IS13252(Part1)/IEC60950-1 |
| Электромагнитная эмиссия | Соответствие BS EN/EN55032 (CISPR32), BS EN/EN61204-3 класс B, BS EN/EN61000-3-2, -3, CNS15936 класс B, EAC TP TC 020 |
| Электромагнитная устойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11, EN55035, EN61000-6-1, EN61204-3, уровень для легкой промышленности, EAC TP TC 020 |
Надежность, конструкция и упаковка
| Параметр | Значение |
| Наработка на отказ | 3334,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 584,0 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 22,5 x 90 x 100 мм |
| Масса | 0,15 кг |
| Упаковка | 72 шт.; 11,8 кг; 1,04 куб. фута |
| Тип монтажа | На DIN рейку TS35/7.5 или TS35/15 |
| Частота преобразования | 60 кГц |
Сигнал DC OK
Источник питания оснащен активным сигналом DC OK для внешнего контроля наличия выходного напряжения. В документе приведены типовые схемы применения сигнала для подключения к логическому входу 5 В, светодиодной индикации и реле.
| Вариант применения | Параметр для MDR-10-12 |
| Подключение к сигналу 5 В, резистор R | не менее 1,5 кОм |
| Подключение светодиода, резистор R | не менее 2,4 кОм |
| Подключение реле, резистор нагрузки реле RL | не менее 700 Ом |
Характеристика снижения нагрузки
При температуре окружающей среды до примерно +50 °C источник допускает работу с полной нагрузкой. При дальнейшем повышении температуры требуется снижение допустимой нагрузки. Для версии 12 В кривая снижения нагрузки соответствует группе моделей, отличной от 5-вольтовой версии. Рабочий температурный диапазон составляет от -20 до +70 °C.
В зависимости от входного напряжения при 85 В AC допустимая нагрузка снижена примерно до 80%, а начиная приблизительно с 100 В AC и выше допускается 100% нагрузки.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает начальную установку, нестабильность по входному напряжению и нестабильность по нагрузке.
- Источник питания рассматривается как компонент, который устанавливается в конечное оборудование. Конечное оборудование должно быть повторно подтверждено на соответствие применимым требованиям по электромагнитной совместимости.
- Время установления измеряется при холодном пуске. Повторное включение питания по входу может приводить к увеличению времени установления.
- Снижение допустимой нагрузки по температуре окружающей среды составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором при высоте эксплуатации свыше 2000 м.
