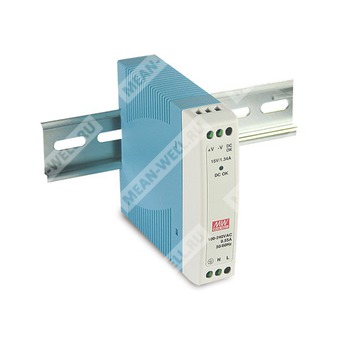

MDR-10-15 - промышленный одноканальный источник питания на DIN рейку для преобразования сетевого переменного напряжения в стабилизированное 15 В постоянного тока.
Описание
MDR-10-15 — импульсный AC/DC источник питания серии MDR-10 в узком корпусе для установки на DIN рейку TS35/7.5 или TS35/15. Компонент предназначен для питания промышленной автоматики, шкафного оборудования, интерфейсных модулей, датчиков, исполнительных устройств и другой электронной аппаратуры, требующей стабилизированного выходного напряжения 15 В постоянного тока.
Модель относится к классу одно выходных промышленных источников питания мощностью 10 Вт, имеет универсальный вход переменного или постоянного тока, встроенные защиты от короткого замыкания, перегрузки и перенапряжения, светодиодную индикацию включения, а также активный сигнал исправности выхода DC OK.
Основные особенности
- универсальный вход переменного тока в полном диапазоне;
- допускается питание от постоянного тока;
- одно выходное исполнение 15 В;
- номинальная выходная мощность 10 Вт;
- установка на DIN рейку TS35/7.5 или TS35/15;
- охлаждение свободной конвекцией воздуха;
- защита от короткого замыкания, перегрузки и перенапряжения;
- встроенный активный сигнал DC OK;
- светодиодный индикатор наличия питания;
- потребление без нагрузки менее 0,75 Вт;
- 100% прогон при полной нагрузке.
Расшифровка партномера
| Элемент партномера |
Значение |
| MDR |
серия промышленных источников питания для установки на DIN рейку |
| 10 |
номинальная выходная мощность 10 Вт |
| 15 |
номинальное выходное напряжение 15 В постоянного тока |
Выходные параметры
| Параметр |
Значение для MDR-10-15 |
| Выходное напряжение |
15 В |
| Номинальный выходной ток |
0,67 А |
| Диапазон выходного тока |
0...0,67 А |
| Номинальная мощность |
10 Вт |
| Пульсации и шум |
120 мВ пик-пик |
| Допуск по выходному напряжению |
±3,0% |
| Линейная стабилизация |
±1,0% |
| Стабилизация по нагрузке |
±1,0% |
Входные параметры
| Параметр |
Значение для MDR-10-15 |
| Диапазон входного напряжения переменного тока |
85...264 В AC |
| Диапазон входного напряжения постоянного тока |
120...370 В DC |
| Диапазон частоты |
47...63 Гц |
| Типовой КПД |
81% |
| Типовой входной ток |
0,33 А при 115 В AC; 0,21 А при 230 В AC |
| Пусковой ток |
35 А при 115 В AC; 70 А при 230 В AC, холодный старт |
| Ток утечки |
менее 1 мА при 240 В AC |
| Потребление без нагрузки |
менее 0,75 Вт |
Динамические параметры
| Параметр |
Значение для MDR-10-15 |
| Время установления и нарастания |
500 мс, 30 мс при 230 В AC; 1000 мс, 30 мс при 115 В AC при полной нагрузке |
| Время удержания |
120 мс при 230 В AC; 25 мс при 115 В AC при полной нагрузке |
| Частота преобразования |
60 кГц |
Защитные функции
| Параметр |
Значение для MDR-10-15 |
| Защита от перегрузки |
срабатывание при мощности выше 105% от номинальной выходной мощности |
| Режим защиты от перегрузки |
режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения |
17,25...20,25 В |
| Режим защиты от перенапряжения |
отключение выходного напряжения, восстановление после повторного включения питания |
Функциональные параметры
| Параметр |
Значение для MDR-10-15 |
| Активный сигнал DC OK, максимум |
11,5...16,5 В / 40 мА |
| Светодиодная индикация |
индикатор включения питания |
Условия эксплуатации и окружающая среда
| Параметр |
Значение для MDR-10-15 |
| Рабочая температура |
от -20 до +70 °C |
| Рабочая влажность |
20...90% относительной влажности, без конденсации |
| Температура хранения |
от -40 до +85 °C |
| Влажность при хранении |
10...95% относительной влажности |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0...50 °C |
| Вибрация |
10...500 Гц, 2G, 10 мин на цикл, 60 мин по каждой из осей X, Y, Z; монтаж в соответствии с IEC60068-2-6 |
Снижение мощности
При рабочей температуре до 50 °C источник питания допускает работу с полной нагрузкой. В диапазоне выше 50 °C до 70 °C требуется снижение допустимой нагрузки согласно кривой дерейтинга. Для моделей серии с выходом 15 В применяется кривая для исполнений, отличных от 5 В.
В зависимости от входного напряжения при 85 В AC допустимая нагрузка снижена примерно до 80%, а начиная примерно с 100 В AC и выше допускается 100% нагрузка.
Безопасность и электромагнитная совместимость
| Параметр |
Значение для MDR-10-15 |
| Стандарты безопасности |
UL508, TUV BS EN/EN62368-1, BSMI CNS15598-1, EAC TP TC 004, AS/NZS 62368.1, IS13252(Part1)/IEC60950-1 |
| Электромагнитная эмиссия |
соответствие BS EN/EN55032 (CISPR32), BS EN/EN61204-3 класс B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, CNS15936 класс B, EAC TP TC 020 |
| Помехоустойчивость |
соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN55035, EN61000-6-1, EN61204-3, уровень для легкой промышленности, EAC TP TC 020 |
| Испытательное напряжение изоляции вход-выход |
3 кВ AC |
| Испытательное напряжение изоляции вход-FG |
2 кВ AC |
| Испытательное напряжение изоляции выход-FG |
0,5 кВ AC |
| Сопротивление изоляции |
100 МОм, 500 В DC, 25 °C, 70% относительной влажности для цепей вход-выход, вход-FG, выход-FG |
Надежность, конструкция и упаковка
| Параметр |
Значение для MDR-10-15 |
| MTBF |
3334,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 584,0 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры |
22,5 × 90 × 100 мм (Ш × В × Г) |
| Масса |
0,15 кг |
| Упаковка |
72 шт.; 11,8 кг; 1,04 куб. фута |
| Конструктивное исполнение |
корпус для установки на DIN рейку, case No. 956 |
Подключение и механическое исполнение
Источник питания устанавливается на DIN рейку TS35/7.5 или TS35/15. На клеммной стороне предусмотрены выводы +V, -V, DC OK, а также входные клеммы N и L. Внутренняя структура включает входной EMI-фильтр, выпрямитель и фильтр, силовой преобразователь, выходной выпрямитель и фильтр, узлы контроля, защиты от перегрузки и перенапряжения, а также схему контроля сигнала DC OK.
Применение сигнала DC OK
Активный сигнал DC OK допускает использование для индикации или управления внешними цепями.
| Вариант применения |
Параметр для MDR-10-15 |
| Подключение к сигналу 5,1 В через резистор |
резистор не менее 2 кОм |
| Подключение светодиода |
резистор не менее 3 кОм |
| Подключение реле |
сопротивление катушки реле не менее 700 Ом |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает начальную погрешность установки, линейную стабилизацию и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, устанавливаемый в состав конечного оборудования. Конечное оборудование должно быть повторно подтверждено на соответствие применимым требованиям по электромагнитной совместимости.
- Время установления измеряется при холодном старте. Повторное включение и выключение входного питания может приводить к увеличению времени установления.
- Снижение допустимой мощности по температуре составляет 3,5 °C на 1000 м для моделей с естественным охлаждением и 5 °C на 1000 м для моделей с вентиляторным охлаждением при эксплуатации на высоте более 2000 м.
