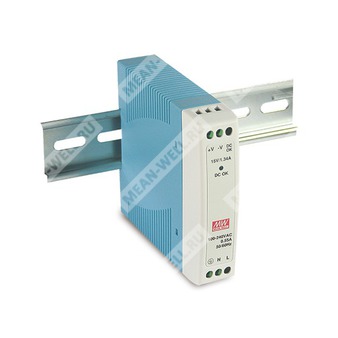

MDR-10-24 - одноканальный промышленный AC/DC источник питания на 24 В мощностью 10 Вт для установки на DIN рейку.
Описание
MDR-10-24 — источник питания серии MDR-10 компании MEAN WELL, предназначенный для преобразования переменного или постоянного входного напряжения в стабилизированное выходное напряжение 24 В постоянного тока. Компонент рассчитан на промышленное применение, устанавливается на DIN рейку TS35/7.5 или TS35/15, использует охлаждение естественной конвекцией и оснащен встроенным активным сигналом DC OK для контроля наличия выходного напряжения.
Модель относится к классу компактных источников питания малой мощности для систем промышленной автоматики, шкафного оборудования, интерфейсных модулей, датчиков, исполнительных устройств и вспомогательных цепей управления.
Особенности
- Универсальный вход переменного тока, полный диапазон входных напряжений.
- Допускается питание постоянным напряжением.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение свободной конвекцией воздуха.
- Установка на DIN рейку TS35/7.5 или TS35/15.
- Встроенный активный сигнал DC OK.
- Светодиодная индикация включения питания.
- Потребление без нагрузки менее 0,75 Вт.
- 100% прогон при полной нагрузке.
Расшифровка партномера
| Часть партномера |
Значение |
| MDR |
Промышленный источник питания для монтажа на DIN рейку, серия MDR |
| 10 |
Номинальная выходная мощность 10 Вт |
| 24 |
Номинальное выходное напряжение 24 В постоянного тока |
Основные параметры
| Параметр |
Значение |
| Серия |
MDR-10 |
| Модель |
MDR-10-24 |
| Тип выхода |
Один выход |
| Номинальная мощность |
10 Вт |
| Исполнение |
Промышленный источник питания на DIN рейку |
Выходные параметры
| Параметр |
Значение |
| Номинальное выходное напряжение |
24 В |
| Номинальный выходной ток |
0,42 А |
| Диапазон выходного тока |
0…0,42 А |
| Номинальная выходная мощность |
10 Вт |
| Пульсации и шум |
150 мВ пик-пик |
| Допуск по выходному напряжению |
±2,0% |
| Нестабильность по сети |
±1,0% |
| Нестабильность по нагрузке |
±2,0% |
| Время установления и нарастания |
500 мс, 30 мс при 230 В AC; 1000 мс, 30 мс при 115 В AC, при полной нагрузке |
| Время удержания |
120 мс при 230 В AC; 25 мс при 115 В AC, при полной нагрузке |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения переменного тока |
85…264 В AC |
| Диапазон входного напряжения постоянного тока |
120…370 В DC |
| Частотный диапазон |
47…63 Гц |
| КПД, типовое значение |
84% |
| Потребляемый ток, типовое значение |
0,33 А при 115 В AC; 0,21 А при 230 В AC |
| Пусковой ток, типовое значение |
35 А при 115 В AC; 70 А при 230 В AC, холодный старт |
| Ток утечки |
Менее 1 мА при 240 В AC |
| Потребляемая мощность без нагрузки |
Менее 0,75 Вт |
Защита
| Параметр |
Значение |
| Защита от перегрузки |
Срабатывание при мощности выше 105% от номинальной выходной мощности |
| Режим защиты от перегрузки |
Hiccup mode, автоматическое восстановление после устранения аварийного состояния |
| Защита от перенапряжения |
27,6…32,4 В |
| Тип защиты от перенапряжения |
Отключение выходного напряжения, восстановление после повторной подачи питания |
Функции
| Параметр |
Значение |
| Активный сигнал DC OK, максимум |
18…27 В / 20 мА |
| Индикация |
Светодиод для индикации включения питания |
Условия эксплуатации и окружающая среда
| Параметр |
Значение |
| Рабочая температура |
От -20 до +70 °C, с учетом кривой снижения мощности |
| Рабочая влажность |
20…90% относительной влажности, без конденсации |
| Температура хранения |
От -40 до +85 °C |
| Влажность хранения |
10…95% относительной влажности |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0…50 °C |
| Вибрация |
Компонент: 10…500 Гц, 2G, 10 мин./цикл, 60 мин. по каждой из осей X, Y, Z; монтаж в соответствии с IEC60068-2-6 |
| Охлаждение |
Свободная конвекция воздуха |
Электробезопасность и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
UL508, TUV BS EN/EN62368-1, BSMI CNS15598-1, EAC TP TC 004, AS/NZS 62368.1, IS13252(Part1)/IEC60950-1 |
| Испытательное напряжение изоляции |
Вход-выход: 3 кВ AC; вход-FG: 2 кВ AC; выход-FG: 0,5 кВ AC |
| Сопротивление изоляции |
Вход-выход, вход-FG, выход-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Электромагнитная эмиссия |
Соответствие BS EN/EN55032 (CISPR32), BS EN/EN61204-3 класс B, BS EN/EN61000-3-2, -3, CNS15936 класс B, EAC TP TC 020 |
| Электромагнитная устойчивость |
Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11, EN55035, EN61000-6-1, EN61204-3, уровень легкой промышленности, EAC TP TC 020 |
Надежность, габариты и упаковка
| Параметр |
Значение |
| MTBF |
3334,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 584,0 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры |
22,5 × 90 × 100 мм (Ш × В × Г) |
| Масса |
0,15 кг |
| Упаковка |
72 шт.; 11,8 кг; 1,04 куб. фута |
| Номер корпуса |
956 |
Монтаж и конструктивное исполнение
| Параметр |
Значение |
| Способ монтажа |
На DIN рейку TS35/7.5 или TS35/15 |
| Размеры корпуса |
Ширина 22,5 мм, высота 90 мм, глубина 100 мм |
| Выводы |
Вход: L, N; защитное заземление FG; выход: +V, -V; сигнальный вывод DC OK |
| Частота преобразования |
60 кГц |
Сигнал DC OK
Источник питания имеет активный выход DC OK для передачи сигнала о наличии исправного выходного напряжения. Для модели MDR-10-24 указаны следующие варианты подключения:
| Вариант подключения |
Параметр |
Значение для MDR-10-24 |
| Сигнал 5,1 В |
Минимальное сопротивление R |
3,9 кОм |
| Светодиод |
Минимальное сопротивление R |
4,7 кОм |
| Реле |
Минимальное сопротивление RL |
1,2 кОм |
Снижение мощности
При эксплуатации необходимо учитывать температурное снижение допустимой нагрузки. Для модели на 24 В полная нагрузка допускается до примерно +60 °C, далее требуется снижение выходной мощности, а при +70 °C работа допустима на существенно уменьшенной нагрузке согласно приведенной кривой.
По входному напряжению полная нагрузка обеспечивается примерно от 100 до 264 В AC. При понижении входного напряжения до 85 В AC допустимая нагрузка снижается ориентировочно до 80%.
Применение
- Системы промышленной автоматизации.
- Шкафы управления и распределенные системы ввода-вывода.
- Питание датчиков, реле, контроллеров и интерфейсных модулей на 24 В DC.
- Вспомогательные цепи технологического оборудования.
- Локальные источники питания в энергетических и электромеханических установках.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает начальную погрешность установки, нестабильность по сети и нестабильность по нагрузке.
- Источник питания рассматривается как компонент, устанавливаемый в состав конечного оборудования. Конечное оборудование должно быть повторно подтверждено на соответствие применимым требованиям по электромагнитной совместимости.
- Время установления измеряется при холодном пуске. Повторное включение и выключение входного питания может приводить к увеличению времени установления.
- Для работы на высоте более 2000 м требуется снижение предельной температуры окружающей среды: на 3,5 °C на каждые 1000 м для моделей без вентилятора и на 5 °C на каждые 1000 м для моделей с вентилятором.
