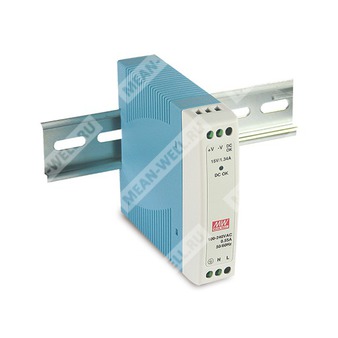

MDR-10-5 - однофазный AC/DC источник питания на DIN рейку с выходом 5 В постоянного тока мощностью 10 Вт.
Описание
MDR-10-5 — промышленный импульсный источник питания серии MDR-10 компании Mean Well, предназначенный для монтажа на DIN рейку TS35/7.5 или TS35/15. Устройство преобразует входное переменное напряжение универсального диапазона в стабилизированное выходное напряжение 5 В постоянного тока и рассчитано на питание систем промышленной автоматики, интерфейсных модулей, датчиков, исполнительных устройств и другой низковольтной аппаратуры.
Источник питания выполнен в узком корпусе шириной 22,5 мм, охлаждается естественной конвекцией, имеет индикацию включения, встроенный активный сигнал исправности выхода DC OK и комплекс защит: от короткого замыкания, перегрузки и перенапряжения.
Особенности
- Универсальный вход переменного тока, полный диапазон.
- Возможность питания от постоянного напряжения.
- Установка на DIN рейку TS35/7.5 или TS35/15.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение свободной конвекцией воздуха.
- Встроенный активный сигнал DC OK.
- Светодиодная индикация наличия питания.
- Потребление без нагрузки менее 0,75 Вт.
- 100% прогон при полной нагрузке.
Расшифровка партномера
| Фрагмент партномера |
Значение |
| MDR |
Серия промышленных источников питания Mean Well для монтажа на DIN рейку |
| 10 |
Номинальная выходная мощность 10 Вт |
| 5 |
Номинальное выходное напряжение 5 В постоянного тока |
Основные сведения
| Параметр |
Значение |
| Серия |
MDR-10 |
| Модель |
MDR-10-5 |
| Тип изделия |
Одноканальный промышленный источник питания на DIN рейку |
| Номинальная выходная мощность |
10 Вт |
| Способ охлаждения |
Естественная конвекция |
| Частота преобразования |
60 кГц |
Выходные параметры
| Параметр |
Значение |
| Выходное напряжение |
5 В |
| Номинальный выходной ток |
2 А |
| Диапазон выходного тока |
0…2 А |
| Номинальная мощность |
10 Вт |
| Пульсации и шум |
80 мВ пик-пик |
| Допуск по выходному напряжению |
±5,0% |
| Нестабильность по сети |
±1,0% |
| Нестабильность по нагрузке |
±5,0% |
| Время установления, нарастания |
500 мс, 30 мс при 230 В AC; 1000 мс, 30 мс при 115 В AC, при полной нагрузке |
| Время удержания |
120 мс при 230 В AC; 25 мс при 115 В AC, при полной нагрузке |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения переменного тока |
85…264 В AC |
| Диапазон входного напряжения постоянного тока |
120…370 В DC |
| Диапазон частоты |
47…63 Гц |
| КПД, типовое значение |
77% |
| Входной ток, типовое значение |
0,33 А при 115 В AC; 0,21 А при 230 В AC |
| Пусковой ток, типовое значение |
35 А при 115 В AC; 70 А при 230 В AC, холодный старт |
| Ток утечки |
менее 1 мА при 240 В AC |
| Потребление без нагрузки |
менее 0,75 Вт |
Защиты
| Параметр |
Значение |
| Защита от перегрузки |
Срабатывание при мощности свыше 105% от номинальной выходной мощности |
| Режим защиты от перегрузки |
Hiccup mode, автоматическое восстановление после устранения аварийного состояния |
| Защита от перенапряжения |
5,75…6,75 В |
| Тип защиты от перенапряжения |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от короткого замыкания |
Предусмотрена |
Функции
| Параметр |
Значение |
| Активный сигнал DC OK, максимум |
3,75…6 В / 50 мА |
| Индикация |
Светодиод индикации включения питания |
Параметры окружающей среды
| Параметр |
Значение |
| Рабочая температура |
от -20 до +70 °C |
| Рабочая влажность |
20…90% относительной влажности, без конденсации |
| Температура хранения |
от -40 до +85 °C |
| Влажность хранения |
10…95% относительной влажности |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0…50 °C |
| Вибрация |
10…500 Гц, 2G, 10 мин на цикл, 60 мин по каждой из осей X, Y, Z; монтаж в соответствии с IEC60068-2-6 |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение вход-выход |
3 кВ AC |
| Испытательное напряжение вход-FG |
2 кВ AC |
| Испытательное напряжение выход-FG |
0,5 кВ AC |
| Сопротивление изоляции вход-выход, вход-FG, выход-FG |
100 МОм / 500 В DC / 25 °C / 70% RH |
Соответствие требованиям безопасности и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
UL508, TUV BS EN/EN62368-1, BSMI CNS15598-1, EAC TP TC 004, AS/NZS 62368.1, IS13252(Part1)/IEC60950-1 |
| Электромагнитная эмиссия |
Соответствие BS EN/EN55032 (CISPR32), BS EN/EN61204-3 класс B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, CNS15936 класс B, EAC TP TC 020 |
| Электромагнитная устойчивость |
Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN55035, EN61000-6-1, EN61204-3, уровень для легкой промышленности, EAC TP TC 020 |
Надежность, габариты и масса
| Параметр |
Значение |
| MTBF |
3334,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 584,0 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры |
22,5 × 90 × 100 мм (Ш × В × Г) |
| Масса |
0,15 кг |
| Упаковка |
72 шт.; 11,8 кг; 1,04 куб. фута |
| Исполнение корпуса |
Case No. 956 |
Монтаж и подключение
| Параметр |
Значение |
| Способ монтажа |
На DIN рейку TS35/7.5 или TS35/15 |
| Входные клеммы |
L, N |
| Клемма защитного заземления |
FG |
| Выходные клеммы |
+V, -V |
| Сигнальный вывод |
DC OK |
Сигнал DC OK
Источник питания оснащен активным выходом сигнала исправности DC OK. На схеме применения приведены варианты подключения сигнала к входу логического уровня 5,1 В, к светодиоду и к реле.
| Вариант применения |
Параметр для MDR-10-5 |
| Подключение к сигналу 5,1 В |
Последовательный резистор R не менее 200 Ом |
| Подключение светодиода |
Последовательный резистор R не менее 1 кОм |
| Подключение реле |
Сопротивление обмотки реле RL не менее 120 Ом |
Характеристика снижения мощности
При естественном охлаждении допустимая нагрузка зависит от температуры окружающей среды. Для исполнения на 5 В выходная мощность начинает снижаться примерно выше 50 °C и уменьшается до уровня порядка 50% при 70 °C. Для остальных моделей серии полная нагрузка допускается до более высокой температуры, однако для модели MDR-10-5 следует руководствоваться отдельной кривой снижения мощности.
Зависимость выходной мощности от входного напряжения показывает, что при входном напряжении около 85 В AC допустимая нагрузка составляет около 80%, а начиная примерно с 100 В AC допускается 100% нагрузки.
Применение
- Системы промышленной автоматики и диспетчеризации.
- Питание контроллеров, модулей ввода-вывода и интерфейсных устройств.
- Питание датчиков, преобразователей и маломощных исполнительных цепей.
- Шкафы управления и распределенные системы промышленной электроники.
Примечания
| № |
Содержание |
| 1 |
Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 |
Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары проводов длиной 12 дюймов, завершенной параллельным конденсатором 0,1 мкФ и 47 мкФ. |
| 3 |
Допуск включает допуск установки, нестабильность по сети и нестабильность по нагрузке. |
| 4 |
Источник питания рассматривается как компонент, который устанавливается в состав конечного оборудования. Конечное оборудование должно быть повторно подтверждено на соответствие требованиям по ЭМС. |
| 5 |
Время установления измеряется при холодном первом запуске. Повторное включение и выключение входного питания может приводить к увеличению времени установления. |
| 6 |
Для работы на высоте свыше 2000 м требуется снижение максимально допустимой температуры окружающей среды: 3,5 °C на каждые 1000 м для моделей без вентилятора и 5 °C на каждые 1000 м для моделей с вентилятором. |
