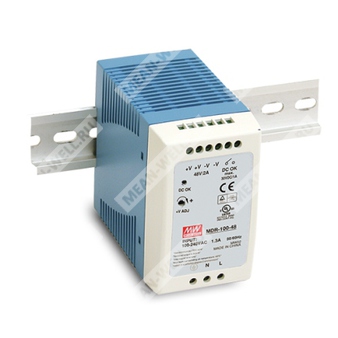

MDR-100-12 - однофазный AC/DC источник питания на DIN рейку для преобразования сетевого напряжения в стабилизированное постоянное напряжение 12 В.
Описание
MDR-100-12 представляет собой промышленный одно выходной импульсный источник питания серии MDR-100, предназначенный для монтажа на DIN рейку TS-35/7,5 или TS-35/15. Устройство преобразует универсальное входное переменное напряжение в стабилизированное постоянное напряжение 12 В при номинальном выходном токе 7,5 А и номинальной мощности 90 Вт.
Источник питания выполнен в компактном корпусе шириной 55 мм, использует охлаждение за счет естественной конвекции и рассчитан на применение в промышленной автоматике, шкафах управления, системах распределенного питания, интерфейсных узлах, релейной технике и другом оборудовании, где требуется установка на DIN рейку и наличие сигнала исправности выхода.
Особенности
- Универсальный вход переменного тока, полный диапазон входного напряжения.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Технология ZCS/ZVS для снижения рассеиваемой мощности.
- Охлаждение свободной конвекцией воздуха.
- Установка на DIN рейку TS-35/7,5 или TS-35/15.
- Релейный контакт DC OK.
- Потребляемая мощность без нагрузки менее 1 Вт.
- Светодиодная индикация включения питания.
- 100% прогон при полной нагрузке.
Расшифровка партномера
| Элемент партномера |
Значение |
| MDR |
Серия промышленных источников питания для установки на DIN рейку |
| 100 |
Типоразмер серии с выходной мощностью порядка 100 Вт; для версии 12 В номинальная мощность 90 Вт |
| 12 |
Номинальное выходное напряжение 12 В постоянного тока |
Выходные параметры
| Параметр |
Значение для MDR-100-12 |
| Номинальное выходное напряжение |
12 В |
| Номинальный выходной ток |
7,5 А |
| Диапазон выходного тока |
0...7,5 А |
| Номинальная мощность |
90 Вт |
| Диапазон регулировки выходного напряжения |
12...15 В |
| Пульсации и шум, максимум |
120 мВ пик пик |
| Допуск по выходному напряжению |
±1,0% |
| Нестабильность по сети |
±1,0% |
| Нестабильность по нагрузке |
±1,0% |
| Время запуска, типовое |
3000 мс |
| Время нарастания, типовое |
50 мс при 230 В AC; 50 мс при 115 В AC при полной нагрузке |
| Время удержания, типовое |
50 мс при 230 В AC; 20 мс при 115 В AC при полной нагрузке |
Входные параметры
| Параметр |
Значение для MDR-100-12 |
| Диапазон входного напряжения переменного тока |
85...264 В AC |
| Диапазон входного напряжения постоянного тока |
120...370 В DC |
| Диапазон частоты |
47...63 Гц |
| Коэффициент мощности, типовой |
не менее 0,95 при 230 В AC; не менее 0,98 при 115 В AC при полной нагрузке |
| КПД, типовой |
83% |
| Входной ток, типовой |
1,3 А при 115 В AC; 0,8 А при 230 В AC |
| Пусковой ток, типовой |
30 А при 115 В AC; 60 А при 230 В AC, холодный старт |
| Ток утечки |
менее 1 мА при 240 В AC |
| Потребляемая мощность без нагрузки |
менее 1 Вт |
Защиты
| Параметр |
Значение для MDR-100-12 |
| Перегрузка |
105...150% от номинальной выходной мощности |
| Режим защиты от перегрузки |
Ограничение тока по постоянному току, автоматическое восстановление после устранения аварийного состояния |
| Защита от перенапряжения |
15,6...18 В |
| Режим защиты от перенапряжения |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева |
Отключение выходного напряжения, восстановление автоматически или после повторного включения питания |
Функциональные параметры
| Параметр |
Значение для MDR-100-12 |
| Сигнал исправности выхода DC OK |
Релейный контакт |
| Номинал контактов реле DC OK |
максимум 30 В / 1 А, активная нагрузка |
| Состояние контакта |
Контакт замкнут: источник питания включен, выход исправен; контакт разомкнут: источник питания выключен, отказ по постоянному выходу |
Условия эксплуатации и окружающая среда
| Параметр |
Значение для MDR-100-12 |
| Рабочая температура |
от -10 до +60 °C |
| Рабочая влажность |
20...90% относительной влажности, без конденсации |
| Температура хранения |
от -40 до +85 °C |
| Влажность при хранении |
10...95% относительной влажности |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0...50 °C |
| Вибрация |
Компонент: 10...500 Гц, 2G, 10 мин на цикл, период 60 мин по осям X, Y, Z; монтаж в соответствии с IEC 60068-2-6 |
Понижение допустимой нагрузки
| Условие |
Характеристика |
| По температуре окружающей среды |
100% нагрузки до примерно +45 °C; далее снижение до 60% нагрузки при +60 °C |
| По входному напряжению |
При 100...264 В AC допускается 100% нагрузки; при 85 В AC допустимая нагрузка снижается примерно до 80% |
| По высоте установки |
Для безвентиляторных моделей снижение допустимой температуры окружающей среды 3,5 °C на каждые 1000 м при высоте более 2000 м |
Безопасность и электромагнитная совместимость
| Параметр |
Значение для MDR-100-12 |
| Стандарты безопасности |
UL508, TUV BS EN/EN62368-1, EAC TP TC 004, BSMI CNS15598-1, AS/NZS 60950.1, BIS IS13252(Part1):2010/IEC 60950-1:2005 |
| Электрическая прочность изоляции |
вход-выход: 3 кВ AC; вход-земля: 2 кВ AC; выход-земля: 0,5 кВ AC |
| Сопротивление изоляции |
вход-выход, вход-земля, выход-земля: более 100 МОм при 500 В DC, 25 °C, 70% RH |
| ЭМС, эмиссия |
Соответствие BS EN/EN55032 (CISPR32), BS EN/EN61204-3 класс B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020, CNS15936 класс B |
| ЭМС, устойчивость |
Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN55035; BS EN/EN61000-6-2; BS EN/EN61204-3; уровень тяжелой промышленности; EAC TP TC 020 |
Надежность, конструктивное исполнение и упаковка
| Параметр |
Значение для MDR-100-12 |
| MTBF |
2217,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 346,5 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры |
55 x 90 x 100 мм |
| Масса |
0,42 кг |
| Упаковка |
30 шт.; 13,6 кг; 0,82 куб. фута |
| Исполнение корпуса |
Case No. 973A |
| Монтаж |
На DIN рейку TS-35/7,5 или TS-35/15 |
Механическое исполнение и подключения
| Параметр |
Значение |
| Ширина |
55 мм |
| Высота |
90 мм |
| Глубина |
100 мм |
| Допуск размеров |
±1 мм |
| Выходные клеммы |
+V, +V, -V, -V |
| Сигнальные клеммы |
DC OK, DC OK |
| Органы регулировки |
Подстроечный регулятор +V ADJ |
| Входные клеммы |
FG, N, L |
Применение
- Промышленные шкафы управления и автоматики.
- Системы питания контроллеров, релейных модулей и интерфейсных устройств на 12 В DC.
- Электротехнические щиты с монтажом компонентов на DIN рейку.
- Системы технологической автоматики и диспетчеризации.
- Питание датчиков, исполнительных цепей и вспомогательной электроники.
Примечания
| № |
Содержание |
| 1 |
Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 |
Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконечной 0,1 мкФ и 47 мкФ параллельными конденсаторами. |
| 3 |
Допуск включает установочную погрешность, нестабильность по сети и нестабильность по нагрузке. |
| 4 |
Источник питания рассматривается как компонент, который устанавливается в состав конечного оборудования. Конечное оборудование должно быть повторно проверено на соответствие требованиям по ЭМС. |
| 5 |
Длительность времени запуска измеряется при первом холодном пуске. Повторное включение и выключение источника питания может привести к увеличению времени запуска. |
| 6 |
При низком входном напряжении может потребоваться снижение нагрузки; для уточнения следует использовать кривую понижения допустимой нагрузки. |
| 7 |
При рабочей высоте более 2000 м для моделей без вентилятора допустимая температура окружающей среды должна снижаться на 3,5 °C на каждые 1000 м. |
