MDR-100-24 - промышленный AC/DC источник питания на DIN рейку с одним выходом 24 В для питания оборудования автоматики и электронных систем.
MDR-100-24 — источник питания серии MDR-100 в корпусе для установки на DIN рейку TS35/7.5 или TS35/15. Изделие предназначено для преобразования универсального однофазного входного переменного напряжения в стабилизированное постоянное напряжение 24 В. Модель относится к одновыходным промышленным источникам питания номинальной мощностью 96 Вт и поддерживает релейный сигнал исправности выходного напряжения DC OK.
Расшифровка партномера
| Элемент партномера |
Значение |
| MDR |
Серия промышленных источников питания для установки на DIN рейку |
| 100 |
Серия мощности, класс около 100 Вт; для данной модели номинальная мощность 96 Вт |
| 24 |
Номинальное выходное постоянное напряжение 24 В |
Описание
Источник питания выполнен по схеме AC/DC-преобразователя с универсальным входом и коррекцией коэффициента мощности. Конструкция рассчитана на эксплуатацию в составе промышленного оборудования. Охлаждение осуществляется естественной конвекцией воздуха. На лицевой панели предусмотрены светодиодная индикация включения, регулировка выходного напряжения и клеммы релейного выхода DC OK. Изделие имеет защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
Особенности
- Универсальный вход переменного тока, полный диапазон входных напряжений
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев
- Технология ZCS/ZVS для снижения рассеиваемой мощности
- Охлаждение свободной конвекцией воздуха
- Установка на DIN реечный профиль TS-35/7.5 или TS-35/15
- Релейный контакт DC OK
- Потребляемая мощность без нагрузки менее 1 Вт
- Светодиодный индикатор наличия питания
- 100% прогон при полной нагрузке
Выходные параметры
| Параметр |
Значение для MDR-100-24 |
| Выходное напряжение постоянного тока |
24 В |
| Номинальный ток |
4 А |
| Диапазон тока |
0…4 А |
| Номинальная мощность |
96 Вт |
| Диапазон регулировки выходного напряжения |
24…30 В |
| Пульсации и шум, максимум |
150 мВ пик-пик |
| Допуск по выходному напряжению |
±1,0% |
| Нестабильность по сети |
±1,0% |
| Нестабильность по нагрузке |
±1,0% |
| Время запуска, время нарастания |
3000 мс, 50 мс при 230 В AC; 3000 мс, 50 мс при 115 В AC при полной нагрузке |
| Время удержания, типовое |
50 мс при 230 В AC; 20 мс при 115 В AC при полной нагрузке |
Входные параметры
| Параметр |
Значение для MDR-100-24 |
| Диапазон входного напряжения |
85…264 В AC; 120…370 В DC |
| Диапазон частоты |
47…63 Гц |
| Коэффициент мощности, типовой |
не менее 0,95 при 230 В AC; не менее 0,98 при 115 В AC при полной нагрузке |
| КПД, типовой |
86% |
| Входной ток, типовой |
1,3 А при 115 В AC; 0,8 А при 230 В AC |
| Пусковой ток, типовой |
30 А при 115 В AC; 60 А при 230 В AC, холодный старт |
| Ток утечки |
менее 1 мА при 240 В AC |
Защиты
| Вид защиты |
Режим работы |
| Перегрузка |
105…150% от номинальной выходной мощности |
| Реакция на перегрузку |
Ограничение тока по принципу постоянного тока, автоматическое восстановление после устранения аварийного состояния |
| Перенапряжение на выходе |
31,2…36 В |
| Реакция на перенапряжение |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев |
Отключение выходного напряжения, восстановление автоматически либо после повторного включения питания |
Функции
| Параметр |
Значение |
| Сигнал исправности DC OK |
Релейный контакт, максимальная коммутационная способность 30 В / 1 А при активной нагрузке |
| Состояние контакта |
Контакт замкнут: источник включен, выход в норме; контакт разомкнут: источник выключен или отказ по выходу постоянного тока |
Условия эксплуатации и окружающая среда
| Параметр |
Значение |
| Рабочая температура |
от -10 до +60 °C, см. кривую снижения нагрузки |
| Рабочая влажность |
20…90% относительной влажности, без конденсации |
| Температура хранения |
от -40 до +85 °C |
| Влажность при хранении |
10…95% относительной влажности |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0…50 °C |
| Вибрация |
Для компонентов: 10…500 Гц, 2G, 10 мин на цикл, период 60 мин по каждой из осей X, Y, Z; монтаж в соответствии с IEC60068-2-6 |
Безопасность и электромагнитная совместимость
| Параметр |
Значение |
| Стандарты безопасности |
UL508, TUV BS EN/EN62368-1, EAC TP TC 004, BSMI CNS15598-1, AS/NZS 60950.1, BIS IS13252(Part1):2010/IEC 60950-1:2005 |
| Испытательное напряжение изоляции |
Вход-выход: 3 кВ AC; вход-FG: 2 кВ AC; выход-FG: 0,5 кВ AC |
| Сопротивление изоляции |
Вход-выход, вход-FG, выход-FG: более 100 МОм при 500 В DC, 25 °C, 70% RH |
| Эмиссия ЭМС |
Соответствие BS EN/EN55032 (CISPR32), BS EN/EN61204-3 класс B, BS EN/EN61000-3-2, -3, EAC TP TC 020, CNS15936 класс B |
| Устойчивость к воздействию помех |
Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN/EN55035, BS EN/EN61000-6-2, BS EN/EN61204-3, уровень для тяжелой промышленности, EAC TP TC 020 |
Надежность, габариты и упаковка
| Параметр |
Значение |
| MTBF |
2217,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 346,5 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры |
55 × 90 × 100 мм (Ш × В × Г) |
| Масса |
0,42 кг |
| Упаковка |
30 шт.; 13,6 кг; 0,82 куб. фута |
| Исполнение корпуса |
Case No. 973A |
Монтаж и механическое исполнение

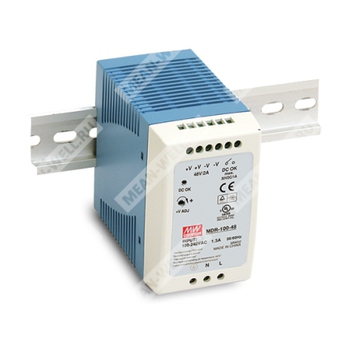

Источник питания предназначен для установки на DIN рейку TS35/7.5 или TS35/15. На передней панели расположены выходные клеммы +V, +V, -V, -V, клеммы релейного сигнала DC OK, светодиод DC OK, подстроечный элемент +V ADJ, а также входные клеммы FG, N и L. Номинальные размеры корпуса составляют 55 мм по ширине, 90 мм по высоте и 100 мм по глубине. Указанный допуск механических размеров — ±1 мм.
Характер снижения нагрузки
| Зависимость |
Описание |
| Снижение нагрузки от температуры |
100% нагрузки допускается примерно до +45 °C, далее требуется снижение нагрузки; к +60 °C допустимая нагрузка снижается примерно до 60% |
| Снижение нагрузки от входного напряжения |
При 100…264 В AC допускается 100% нагрузки; при снижении входного напряжения до 85 В AC допустимая нагрузка уменьшается примерно до 80% |
Примечания
| № |
Содержание |
| 1 |
Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 |
Пульсации и шум измеряются при полосе 20 МГц с использованием скрученной пары проводов длиной 12 дюймов, завершенной параллельным конденсатором 0,1 мкФ и 47 мкФ. |
| 3 |
Допуск включает начальную установочную погрешность, нестабильность по сети и нестабильность по нагрузке. |
| 4 |
Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Конечное оборудование должно быть дополнительно подтверждено на соответствие требованиям по ЭМС. |
| 5 |
Длительность времени запуска измеряется при первом холодном пуске. Повторные включения и выключения источника питания могут приводить к увеличению времени запуска. |
| 6 |
При низком входном напряжении может потребоваться снижение нагрузки; необходимо учитывать кривую снижения нагрузки. |
| 7 |
Для высоты эксплуатации более 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C на каждые 1000 м для моделей без вентилятора и 5 °C на каждые 1000 м для моделей с вентилятором. |
