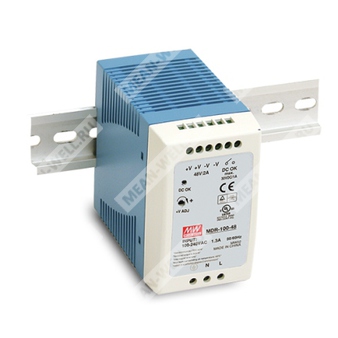

MDR-100-48 - промышленный одно выходной AC/DC источник питания на DIN рейку для формирования стабилизированного напряжения 48 В постоянного тока.
Описание
MDR-100-48 представляет собой импульсный источник питания серии MDR-100 в исполнении для монтажа на DIN рейку TS35/7.5 или TS35/15. Компонент предназначен для преобразования универсального однофазного входного переменного напряжения в стабилизированное выходное напряжение 48 В постоянного тока при номинальной выходной мощности 96 Вт.
Изделие рассчитано на применение в промышленной автоматике, шкафах управления, системах распределенного питания, интерфейсных и релейных модулях, контрольно-измерительной аппаратуре и другом оборудовании, где требуется компактный источник питания с конвекционным охлаждением и установкой на DIN рейку.
Конструктивно блок выполнен в узком корпусе шириной 55 мм, оснащен регулировкой выходного напряжения, светодиодной индикацией включения, релейным сигналом исправности выхода DC OK и комплексом встроенных защит.
Особенности
- Универсальный вход переменного тока, полный диапазон входного напряжения.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Технология ZCS/ZVS для снижения рассеиваемой мощности.
- Охлаждение свободной конвекцией воздуха.
- Установка на DIN рейку TS-35/7.5 или TS-35/15.
- Релейный контакт DC OK.
- Потребляемая мощность без нагрузки менее 1 Вт.
- Светодиодный индикатор наличия питания.
- 100% прогон при полной нагрузке.
Расшифровка партномера
| Элемент партномера | Значение |
| MDR | Серия промышленных источников питания для монтажа на DIN рейку |
| 100 | Класс мощности серии 100; для данной модели номинальная мощность 96 Вт |
| 48 | Номинальное выходное напряжение 48 В постоянного тока |
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 48 В |
| Номинальный выходной ток | 2 А |
| Диапазон выходного тока | 0 ... 2 А |
| Номинальная выходная мощность | 96 Вт |
| Диапазон регулировки выходного напряжения | 48 ... 56 В |
| Пульсации и шум, максимум | 200 мВ пик-пик |
| Допуск по выходному напряжению | ±1,0% |
| Нестабильность по сети | ±1,0% |
| Нестабильность по нагрузке | ±1,0% |
| Время запуска, типовое | 3000 мс |
| Время нарастания, типовое | 50 мс при 230 В AC; 50 мс при 115 В AC, при полной нагрузке |
| Время удержания, типовое | 50 мс при 230 В AC; 20 мс при 115 В AC, при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 85 ... 264 В AC |
| Диапазон входного напряжения постоянного тока | 120 ... 370 В DC |
| Диапазон частоты сети | 47 ... 63 Гц |
| Коэффициент мощности, типовой | не менее 0,95 при 230 В AC; не менее 0,98 при 115 В AC, при полной нагрузке |
| КПД, типовой | 87% |
| Потребляемый ток, типовой | 1,3 А при 115 В AC; 0,8 А при 230 В AC |
| Пусковой ток, типовой | 30 А при 115 В AC; 60 А при 230 В AC, холодный старт |
| Ток утечки | менее 1 мА при 240 В AC |
Защиты
| Параметр | Значение |
| Перегрузка | 105 ... 150% от номинальной выходной мощности |
| Режим защиты от перегрузки | Ограничение тока по постоянному току, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 57,6 ... 64,8 В |
| Режим защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева | Отключение выходного напряжения, восстановление автоматически либо после повторного включения питания |
Функции
| Параметр | Значение |
| Сигнал исправности DC OK | Релейный контакт |
| Нагрузка контакта, максимум | 30 В / 1 А, активная нагрузка |
| Состояние контакта при нормальной работе | Контакт замкнут, источник включен, выход исправен |
| Состояние контакта при отказе выхода | Контакт разомкнут, источник выключен или отсутствует выходное напряжение |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | от -10 до +60 °C |
| Рабочая влажность | 20 ... 90% относительной влажности, без конденсации |
| Температура хранения | от -40 до +85 °C |
| Влажность при хранении | 10 ... 95% относительной влажности |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0 ... 50 °C |
| Вибрация | Компонент: 10 ... 500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z; монтаж в соответствии с IEC60068-2-6 |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL508, TUV BS EN/EN62368-1, EAC TP TC 004, BSMI CNS15598-1, AS/NZS 60950.1, BIS IS13252(Part1):2010 / IEC 60950-1:2005, кроме исполнения 48 В |
| Испытательное напряжение изоляции вход-выход | 3 кВ AC |
| Испытательное напряжение изоляции вход-земля | 2 кВ AC |
| Испытательное напряжение изоляции выход-земля | 0,5 кВ AC |
| Сопротивление изоляции | Более 100 МОм между вход-выход, вход-земля, выход-земля при 500 В DC, 25 °C, 70% RH |
| Эмиссия помех | Соответствие BS EN/EN55032 (CISPR32), BS EN/EN61204-3 класс B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020, CNS15936 класс B |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN55035; BS EN/EN61000-6-2; BS EN/EN61204-3; уровень тяжелой промышленности; EAC TP TC 020 |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 2217,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 346,5 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 55 x 90 x 100 мм |
| Масса | 0,42 кг |
| Упаковка | 30 шт.; 13,6 кг; 0,82 куб. фута |
| Конструктивное исполнение | Корпус Case No. 973A |
| Монтаж | На DIN рейку TS35/7.5 или TS35/15 |
Механические данные и подключения
| Параметр | Значение |
| Размеры корпуса | Ширина 55 мм, высота 90 мм, глубина 100 мм |
| Допуск на размеры | ±1 мм |
| Выходные клеммы | +V, +V, -V, -V |
| Сигнальные клеммы | DC OK, DC OK |
| Входные клеммы | FG, N, L |
| Регулировка выходного напряжения | Подстроечный элемент +V ADJ |
Характеристики снижения нагрузки
| Параметр | Значение |
| Снижение нагрузки по температуре | 100% нагрузки до примерно +45 °C; далее линейное снижение до 60% нагрузки при +60 °C |
| Снижение нагрузки по входному напряжению | При 85 В AC допустима нагрузка около 80%; 100% нагрузки обеспечивается примерно от 100 до 264 В AC |
Применение
- Промышленные системы автоматизации и управления.
- Шкафы автоматики и распределенные системы питания.
- Питание контроллеров, датчиков, исполнительных устройств и интерфейсных модулей.
- Энергоснабжение промышленной электроники с монтажом на DIN рейку.
Примечания
- Все параметры, если не указано иное, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оканчивающейся параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установочную погрешность, нестабильность по сети и нестабильность по нагрузке.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Конечное оборудование должно быть повторно проверено на соответствие требованиям по ЭМС.
- Длительность времени запуска измеряется при первом холодном пуске. Включение и выключение источника питания может привести к увеличению времени запуска.
- При низком входном напряжении может потребоваться снижение нагрузки; подробности определяются по кривой снижения мощности.
- Для высоты эксплуатации более 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C на каждые 1000 м для моделей без вентилятора и 5 °C на каждые 1000 м для моделей с вентилятором.
