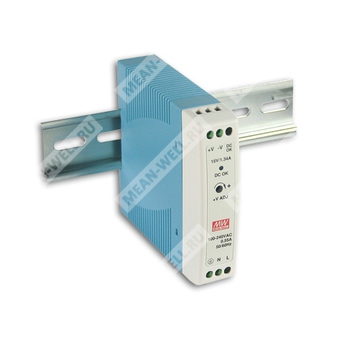

MDR-20-15 - однофазный промышленный AC/DC источник питания на DIN рейку для преобразования сетевого напряжения в стабилизированное постоянное напряжение 15 В.
Описание
MDR-20-15 — источник питания серии MDR-20 в узком корпусе для установки на DIN рейку TS35/7.5 или TS35/15. Устройство предназначено для промышленной автоматики, шкафов управления, систем распределенного питания и вспомогательных цепей постоянного тока. Модель обеспечивает стабилизированное выходное напряжение 15 В при номинальном токе 1,34 А и мощности 20 Вт.
Источник питания построен по импульсной схеме с универсальным входом переменного или постоянного тока, естественным воздушным охлаждением, защитой от короткого замыкания, перегрузки и перенапряжения. Предусмотрены светодиодная индикация включения и активный сигнал исправности выходного напряжения DC OK.
Особенности
- Универсальный вход переменного тока полного диапазона
- Возможность питания от постоянного тока
- Установка на DIN рейку TS35/7.5 или TS35/15
- Выходная мощность 20 Вт
- Естественное воздушное охлаждение
- Защита от короткого замыкания, перегрузки и перенапряжения
- Встроенный активный сигнал исправности DC OK
- Светодиодный индикатор наличия питания
- Потребление без нагрузки менее 0,75 Вт
- Испытание при 100% нагрузке
Расшифровка партномера
| Элемент партномера | Значение |
| MDR | Серия промышленных источников питания на DIN рейку |
| 20 | Серия мощности 20 Вт |
| 15 | Номинальное выходное напряжение 15 В постоянного тока |
| MDR-20-15 | Источник питания на DIN рейку, 20 Вт, 15 В DC |
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 15 В |
| Номинальный выходной ток | 1,34 А |
| Диапазон выходного тока | 0…1,34 А |
| Номинальная мощность | 20 Вт |
| Пульсации и шум | 120 мВ пик-пик |
| Диапазон регулировки выходного напряжения | 13,5…16,5 В |
| Допуск по выходному напряжению | ±1,0% |
| Линейная стабилизация | ±1,0% |
| Стабилизация по нагрузке | ±1,0% |
| Время установления, время нарастания | 500 мс, 30 мс при 230 В AC; 1000 мс, 30 мс при 115 В AC, при полной нагрузке |
| Время удержания | 50 мс при 230 В AC; 20 мс при 115 В AC, при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 85…264 В AC; 120…370 В DC |
| Диапазон входной частоты | 47…63 Гц |
| Типовой КПД | 81% |
| Типовой входной ток | 0,55 А при 115 В AC; 0,35 А при 230 В AC |
| Пусковой ток | 20 А при 115 В AC; 40 А при 230 В AC, холодный старт |
| Ток утечки | менее 1 мА при 240 В AC |
| Потребление без нагрузки | менее 0,75 Вт |
Защиты
| Параметр | Значение |
| Защита от перегрузки | 105…160% от номинальной выходной мощности |
| Режим защиты от перегрузки | Ограничение тока с автоматическим восстановлением после устранения неисправности |
| Защита от перенапряжения | 17,25…20,25 В |
| Режим защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от короткого замыкания | Предусмотрена |
Функциональные параметры
| Параметр | Значение |
| Активный сигнал исправности DC OK, максимально | 11,5…16,5 В / 40 мА |
| Светодиодная индикация | Индикация включения питания |
| Частота преобразования | 60 кГц |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | от -20 до +70 °C, с учетом кривой снижения мощности |
| Рабочая влажность | 20…90% относительной влажности, без конденсации |
| Температура хранения | от -40 до +85 °C |
| Влажность при хранении | 10…95% относительной влажности |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | Компонент: 10…500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z; монтаж по IEC60068-2-6 |
| Охлаждение | Естественная воздушная конвекция |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL508, TUV BS EN/EN62368-1, BSMI CNS15598-1, EAC TP TC 004, AS/NZS 62368.1, IS13252(Part1)/IEC60950-1 |
| Электромагнитная эмиссия | Соответствие BS EN/EN55032 (CISPR32), BS EN/EN61204-3 класс B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, CNS15936 класс B, EAC TP TC 020 |
| Электромагнитная устойчивость | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN55035, EN61000-6-1, EN61204-3, уровень для легкой промышленности, EAC TP TC 020 |
| Испытательное напряжение изоляции | Вход-выход: 3 кВ AC; вход-земля: 2 кВ AC; выход-земля: 0,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-земля, выход-земля: 100 МОм / 500 В DC / 25 °C / 70% RH |
Надежность, конструкция и упаковка
| Параметр | Значение |
| Средняя наработка на отказ | 2780,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 236,9 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 22,5 × 90 × 100 мм |
| Масса | 0,17 кг |
| Упаковка | 72 шт.; 13,2 кг; 1,04 куб. фута |
| Конструктивное исполнение | Корпус Case No. 956 |
| Монтаж | На DIN рейку TS35/7.5 или TS35/15 |
Механические данные и подключения
| Параметр | Значение |
| Ширина | 22,5 мм |
| Высота | 90 мм |
| Глубина | 100 мм |
| Входные клеммы | L, N |
| Заземление | FG |
| Выходные клеммы | +V, -V |
| Сигнальный вывод | DC OK |
| Регулировка выхода | Подстроечный элемент +V ADJ |
Применение сигнала DC OK
Для модели MDR-20-15 в схемах использования активного сигнала исправности предусмотрены следующие внешние элементы:
| Вариант применения | Параметр | Значение для MDR-20-15 |
| Сигнал 5,1 В | Последовательный резистор R | не менее 2 кОм |
| Светодиодная индикация | Последовательный резистор R | не менее 3 кОм |
| Реле | Последовательный резистор R | не менее 3 кОм |
| Реле | Сопротивление катушки RL | не менее 700 Ом |
Снижение выходной мощности
При температуре окружающей среды от -20 °C до +50 °C допускается работа при 100% нагрузки. В диапазоне выше +50 °C до +70 °C требуется снижение выходной мощности в соответствии с кривой дерейтинга.
В зависимости от входного напряжения при 100 В AC и выше допускается 100% нагрузка. При минимальном входном напряжении 85 В AC нагрузочная способность снижается примерно до 80%.
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, который устанавливается в конечное оборудование. Конечное оборудование должно быть повторно проверено на соответствие требованиям по электромагнитной совместимости.
- Время установления измеряется при холодном запуске. Повторное включение источника питания может привести к увеличению времени установления.
- Для эксплуатации на высоте более 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором.
