MDR-20-24 - однофазный промышленный AC/DC источник питания на DIN рейку для преобразования сетевого напряжения в стабилизированное 24 В постоянного тока.
Описание
MDR-20-24 представляет собой импульсный источник питания серии MDR-20 в узком корпусе для установки на стандартную DIN рейку TS35/7.5 или TS35/15. Устройство предназначено для промышленного и распределенного питания аппаратуры автоматики, систем управления, интерфейсных модулей, датчиков, исполнительных устройств и другой нагрузки, требующей стабилизированное напряжение 24 В постоянного тока.
Модель относится к классу одновыходных источников питания малой мощности с универсальным входом переменного или постоянного тока, естественным воздушным охлаждением, встроенной защитой от короткого замыкания, перегрузки и перенапряжения, а также с активным выходным сигналом исправности DC OK.
Расшифровка партномера
| Элемент партномера |
Значение |
| MDR |
Серия промышленных источников питания для установки на DIN рейку |
| 20 |
Номинальный класс мощности серии: 20 Вт |
| 24 |
Номинальное выходное напряжение: 24 В постоянного тока |
| MDR-20-24 |
Источник питания серии MDR, 20 Вт, выход 24 В DC |
Основные особенности
- Универсальный вход переменного тока, полный диапазон входных напряжений
- Защиты: короткое замыкание, перегрузка, перенапряжение
- Охлаждение за счет свободной конвекции воздуха
- Установка на DIN рейку TS35/7.5 или TS35/15
- Встроенный активный сигнал состояния DC OK
- Светодиодная индикация наличия питания
- Потребление без нагрузки менее 0,75 Вт
- 100% прогон при полной нагрузке
Область применения
Источник питания предназначен для применения в промышленной автоматике, шкафах управления, системах распределенного ввода-вывода, интерфейсных и сигнальных цепях, маломощных исполнительных устройствах, сенсорных узлах, телеметрии и вспомогательных цепях питания оборудования.
Выходные параметры
| Параметр |
Значение для MDR-20-24 |
| Выходное напряжение |
24 В |
| Номинальный ток |
1 А |
| Диапазон тока |
0...1 А |
| Номинальная мощность |
24 Вт |
| Диапазон регулировки выходного напряжения |
21,6...26,4 В |
| Пульсации и шум, максимум |
150 мВ пик-пик |
| Допуск по выходному напряжению |
±1,0% |
| Линейная нестабильность |
±1,0% |
| Нестабильность по нагрузке |
±1,0% |
| Время установления, типовое |
500 мс, 30 мс при 230 В AC; 1000 мс, 30 мс при 115 В AC, при полной нагрузке |
| Время удержания, типовое |
50 мс при 230 В AC; 20 мс при 115 В AC, при полной нагрузке |
Входные параметры
| Параметр |
Значение для MDR-20-24 |
| Диапазон входного напряжения переменного тока |
85...264 В AC |
| Диапазон входного напряжения постоянного тока |
120...370 В DC |
| Диапазон частоты |
47...63 Гц |
| КПД, типовой |
84% |
| Потребляемый ток, типовой |
0,55 А при 115 В AC; 0,35 А при 230 В AC |
| Пусковой ток, типовой |
20 А при 115 В AC; 40 А при 230 В AC, холодный старт |
| Ток утечки |
менее 1 мА при 240 В AC |
| Потребление без нагрузки |
менее 0,75 Вт |
Защитные функции
| Параметр |
Значение для MDR-20-24 |
| Защита от перегрузки |
105...160% от номинальной выходной мощности |
| Режим защиты от перегрузки |
Ограничение тока постоянного уровня, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения |
27,6...32,4 В |
| Режим защиты от перенапряжения |
Отключение выходного напряжения, восстановление после повторного включения питания |
Функциональные параметры
| Параметр |
Значение для MDR-20-24 |
| Активный сигнал DC OK, максимум |
18...27 В / 20 мА |
| Частота преобразования |
60 кГц |
Условия эксплуатации и окружающая среда
| Параметр |
Значение для MDR-20-24 |
| Рабочая температура |
от -20 до +70 °C, со снижением нагрузки по температурной кривой |
| Рабочая влажность |
20...90% относительной влажности, без конденсации |
| Температура хранения |
от -40 до +85 °C |
| Влажность хранения |
10...95% относительной влажности |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0...50 °C |
| Вибрация |
Компонент: 10...500 Гц, 2G, 10 мин/цикл, 60 мин по каждой оси X, Y, Z; монтаж в соответствии с IEC60068-2-6 |
Электрическая прочность и электромагнитная совместимость
| Параметр |
Значение для MDR-20-24 |
| Электрическая прочность изоляции вход-выход |
3 кВ AC |
| Электрическая прочность изоляции вход-земля |
2 кВ AC |
| Электрическая прочность изоляции выход-земля |
0,5 кВ AC |
| Сопротивление изоляции |
100 МОм, 500 В DC, 25 °C, 70% RH для цепей вход-выход, вход-земля, выход-земля |
| Эмиссия ЭМС |
Соответствие BS EN/EN55032 (CISPR32), BS EN/EN61204-3 класс B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, CNS15936 класс B, EAC TP TC 020 |
| Устойчивость к ЭМС |
Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN55035, EN61000-6-1, EN61204-3, уровень для легкой промышленности, EAC TP TC 020 |
Нормативные соответствия и безопасность
| Параметр |
Значение для MDR-20-24 |
| Стандарты безопасности |
UL508, TUV BS EN/EN62368-1, BSMI CNS15598-1, EAC TP TC 004, AS/NZS 62368.1, IS13252(Part1)/IEC60950-1 |
Надежность, габариты и упаковка
| Параметр |
Значение для MDR-20-24 |
| MTBF |
2780,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 236,9 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры |
22,5 x 90 x 100 мм (Ш x В x Г) |
| Масса |
0,17 кг |
| Упаковка |
72 шт.; 13,2 кг; 1,04 куб. фута |
| Конструктив |
Корпус Case No. 956 |
| Монтаж |
На DIN рейку TS35/7.5 или TS35/15 |
Механическое исполнение и подключения

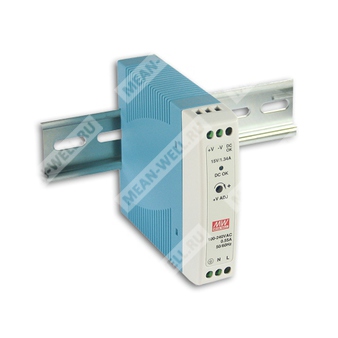

На лицевой панели расположены клеммы +V, -V, DC OK, регулировка выходного напряжения +V ADJ, а также входные клеммы N и L. Предусмотрено подключение защитного заземления FG. Ширина корпуса составляет 22,5 мм, высота 90 мм, глубина 100 мм.
Сигнализация DC OK
Для модели MDR-20-24 активный сигнал DC OK может использоваться в нескольких вариантах включения.
| Вариант применения |
Параметр для MDR-20-24 |
| Сигнал 5,1 В, последовательный резистор R |
не менее 3,9 кОм |
| Светодиодная индикация, последовательный резистор R |
не менее 4,7 кОм |
| Релейная нагрузка, сопротивление катушки RL |
не менее 1,2 кОм |
Снижение нагрузки
При температуре окружающей среды до 50 °C допускается работа при 100% нагрузки. В диапазоне выше 50 °C до 70 °C требуется снижение допустимой нагрузки в соответствии с температурной характеристикой.
По входному напряжению при 100 В AC и выше допускается 100% нагрузка. При 85 В AC допустимая нагрузка снижается примерно до 80%.
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, линейную нестабильность и нестабильность по нагрузке.
- Источник питания рассматривается как компонент, который будет установлен в конечное оборудование. Конечное оборудование должно быть повторно проверено на соответствие требованиям по ЭМС.
- Время установления измеряется при первом холодном пуске. Повторное включение источника питания может приводить к увеличению времени установления.
- При эксплуатации на высоте свыше 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C на каждые 1000 м для моделей без вентилятора и 5 °C на каждые 1000 м для моделей с вентилятором.
