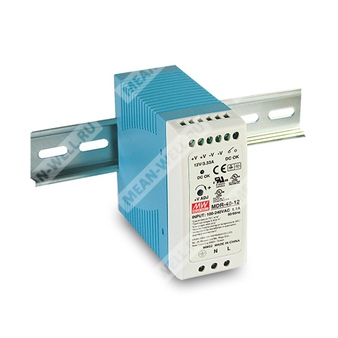

MDR-40-12 - промышленный AC/DC источник питания на DIN рейку с одним выходом 12 В для питания систем автоматизации и промышленной электроники.
Описание
MDR-40-12 представляет собой одновыходной импульсный источник питания серии MDR-40 мощностью 40 Вт, предназначенный для установки на стандартную DIN рейку TS35/7.5 или TS35/15. Устройство преобразует входное переменное или постоянное напряжение в стабилизированное выходное напряжение 12 В постоянного тока и рассчитано на применение в промышленной автоматике, шкафах управления, распределенных системах питания и вспомогательных цепях.
Модель оснащена защитами от короткого замыкания, перегрузки и перенапряжения, имеет светодиодную индикацию наличия питания и релейный сигнал DC OK для дистанционного контроля состояния выхода. Охлаждение выполнено за счет естественной конвекции воздуха, без вентилятора.
Расшифровка партномера
| Элемент партномера | Значение |
| MDR | Серия промышленных источников питания для установки на DIN рейку |
| 40 | Номинальная выходная мощность серии: 40 Вт |
| 12 | Номинальное выходное напряжение: 12 В постоянного тока |
Особенности
- Универсальный вход переменного тока, полный диапазон входных напряжений
- Защита от короткого замыкания, перегрузки и перенапряжения
- Охлаждение за счет естественной конвекции воздуха
- Установка на DIN рейку TS35/7.5 или TS35/15
- Светодиодный индикатор включения питания
- Релейный контакт DC OK
- Потребляемая мощность без нагрузки менее 0,75 Вт
- 100% прогон при полной нагрузке
- Исполнение Class I, Div. 2 для опасных зон, температурный класс T4
Выходные параметры
| Параметр | Значение для MDR-40-12 |
| Выходное напряжение | 12 В |
| Номинальный ток | 3,33 А |
| Диапазон тока | 0 ~ 3,33 А |
| Номинальная мощность | 40 Вт |
| Пульсации и шум, максимум | 120 мВ пик-пик |
| Диапазон регулировки выходного напряжения | 12 ~ 15 В |
| Допуск по выходному напряжению | ±1,0% |
| Линейная стабилизация | ±1,0% |
| Стабилизация по нагрузке | ±1,0% |
| Время установления, типовое | 500 мс, 30 мс при 230 В AC; 500 мс, 30 мс при 115 В AC, при полной нагрузке |
| Время удержания, типовое | 50 мс при 230 В AC; 20 мс при 115 В AC, при полной нагрузке |
Входные параметры
| Параметр | Значение для MDR-40-12 |
| Диапазон входного напряжения | 85 ~ 264 В AC; 120 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД, типовой | 85% |
| Входной ток, типовой | 1,1 А при 115 В AC; 0,7 А при 230 В AC |
| Пусковой ток, типовой | холодный старт 30 А при 115 В AC; 60 А при 230 В AC |
| Ток утечки | менее 1 мА при 240 В AC |
| Потребляемая мощность без нагрузки | менее 0,75 Вт |
Защиты
| Параметр | Значение для MDR-40-12 |
| Защита от перегрузки | 105 ~ 150% от номинальной выходной мощности |
| Режим защиты от перегрузки | ограничение тока постоянного уровня, автоматическое восстановление после устранения причины |
| Защита от перенапряжения | 15,6 ~ 18 В |
| Режим защиты от перенапряжения | отключение выходного напряжения, восстановление после повторного включения питания |
Функциональные параметры
| Параметр | Значение для MDR-40-12 |
| Сигнал DC OK | релейный контакт, максимальная нагрузка 30 В / 1 А, активная нагрузка |
| Состояние контакта при нормальной работе | контакт замкнут, источник питания включен, состояние DC OK |
| Состояние контакта при отказе | контакт разомкнут, источник питания выключен, состояние DC Fail |
| Частота преобразования | 60 кГц |
Условия эксплуатации и окружающая среда
| Параметр | Значение для MDR-40-12 |
| Рабочая температура | -20 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура хранения | -40 ~ +85 °C |
| Влажность при хранении | 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0 ~ 50 °C |
| Вибрация | для компонентов: 10 ~ 500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z; монтаж: соответствие IEC60068-2-6 |
Безопасность и ЭМС
| Параметр | Значение для MDR-40-12 |
| Стандарты безопасности | UL508, UL62368-1, TUV BS EN/EN62368-1, Class I, Div. 2 Group A, B, C, D Hazardous Locations T4, EAC TP TC 004, BSMI CNS14336-1, AS/NZS 60950.1, IS13252(Part1)/IEC60950-1 |
| ЭМС, эмиссия | соответствие BS EN/EN55032 (CISPR32), BS EN/EN61204-3 класс B, BS EN/EN61000-3-2, -3, класс B, EAC TP TC 020, CNS13438 |
| ЭМС, устойчивость | соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11, EN55035, EN61000-6-2, EN61204-3, уровень для тяжелой промышленности, EAC TP TC 020 |
| Испытательное напряжение изоляции | вход-выход: 3 кВ AC; вход-FG: 2 кВ AC; выход-FG: 0,5 кВ AC |
| Сопротивление изоляции | вход-выход, вход-FG, выход-FG: более 100 МОм / 500 В DC / 25 °C / 70% RH |
Надежность и конструктивные данные
| Параметр | Значение для MDR-40-12 |
| MTBF | 2418,5 тыс. ч минимум по Telcordia SR-332 (Bellcore); 301,7 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 40 × 90 × 100 мм (Ш × В × Г) |
| Масса | 0,3 кг |
| Упаковка | 42 шт.; 13,6 кг; 0,82 куб. фута |
| Корпус | Case No. 962A |
| Монтаж | на DIN рейку TS35/7.5 или TS35/15 |
Механические данные и подключения
| Параметр | Значение |
| Ширина | 40 мм |
| Высота | 90 мм |
| Глубина | 100 мм |
| Ширина зоны монтажа на рейку | 35 мм |
| Клеммы выхода | +V, +V, -V, -V |
| Клеммы сигнала | DC OK, DC OK |
| Клеммы входа | FG, N, L |
| Регулировка | подстроечный элемент +V ADJ |
Дерейтинг
По температуре окружающей среды:
При вертикальном монтаже допускается работа с полной нагрузкой до 60 °C. В диапазоне от 60 °C до 70 °C требуется снижение нагрузки согласно кривой дерейтинга.
По входному напряжению:
При входном напряжении 100 ~ 264 В AC допускается 100% нагрузки. При 85 В AC нагрузка должна быть снижена примерно до 80% согласно приведенной кривой.
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершенной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает допуск уставки, линейную стабилизацию и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Конечное оборудование должно быть повторно подтверждено на соответствие применимым директивам по ЭМС.
- Время установления измеряется при первом холодном пуске. Частые включения и выключения могут приводить к увеличению времени установления.
- Снижение допустимой температуры окружающей среды при эксплуатации на высоте более 2000 м составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором.
