MDR-40-24 - однофазный промышленный AC/DC источник питания на DIN рейку для преобразования сетевого напряжения в стабилизированное 24 В постоянного тока.
Назначение
MDR-40-24 представляет собой источник питания серии MDR-40 в исполнении для установки на DIN рейку TS35/7.5 или TS35/15. Компонент предназначен для питания промышленной автоматики, систем управления, контрольно-измерительных устройств, интерфейсных модулей и другой аппаратуры, требующей стабилизированного напряжения 24 В постоянного тока при номинальной выходной мощности 40,8 Вт.
Расшифровка партномера
| Элемент партномера |
Значение |
| MDR |
Серия промышленных источников питания для монтажа на DIN рейку |
| 40 |
Класс мощности 40 Вт |
| 24 |
Номинальное выходное напряжение 24 В постоянного тока |
Описание
Источник питания выполнен в пластиковом корпусе шириной 40 мм для установки в распределительных шкафах и системах промышленной автоматизации. Устройство поддерживает универсальный вход переменного тока полного диапазона, оснащено защитой от короткого замыкания, перегрузки и перенапряжения, имеет светодиодную индикацию наличия питания и релейный сигнал исправности выхода DC OK. Охлаждение осуществляется естественной конвекцией воздуха.
Особенности
- Универсальный вход переменного тока полного диапазона
- Защиты: короткое замыкание, перегрузка, перенапряжение
- Охлаждение свободной конвекцией воздуха
- Установка на DIN рейку TS35/7.5 или TS35/15
- Исполнение Class I, Div. 2 для опасных зон, температурный класс T4
- Светодиодный индикатор включения питания
- Релейный контакт DC OK
- Потребление без нагрузки менее 0,75 Вт
- 100% прогон при полной нагрузке
Выходные параметры
| Параметр |
Значение для MDR-40-24 |
| Номинальное выходное напряжение |
24 В |
| Номинальный выходной ток |
1,7 А |
| Диапазон выходного тока |
0...1,7 А |
| Номинальная выходная мощность |
40,8 Вт |
| Диапазон регулировки выходного напряжения |
24...30 В |
| Пульсации и шум |
150 мВ пик-пик |
| Допуск по выходному напряжению |
±1,0% |
| Линейная стабилизация |
±1,0% |
| Стабилизация по нагрузке |
±1,0% |
| Время установления, время нарастания |
500 мс, 30 мс при 230 В AC; 500 мс, 30 мс при 115 В AC, полная нагрузка |
| Время удержания |
50 мс при 230 В AC; 20 мс при 115 В AC, полная нагрузка |
| Частота преобразования |
60 кГц |
Входные параметры
| Параметр |
Значение для MDR-40-24 |
| Диапазон входного напряжения переменного тока |
85...264 В AC |
| Диапазон входного напряжения постоянного тока |
120...370 В DC |
| Диапазон частоты сети |
47...63 Гц |
| КПД, типовое значение |
88% |
| Входной ток, типовое значение |
1,1 А при 115 В AC; 0,7 А при 230 В AC |
| Пусковой ток, типовое значение |
30 А при 115 В AC; 60 А при 230 В AC, холодный старт |
| Ток утечки |
менее 1 мА при 240 В AC |
| Потребляемая мощность без нагрузки |
менее 0,75 Вт |
Защиты
| Параметр |
Значение для MDR-40-24 |
| Защита от перегрузки |
105...150% от номинальной выходной мощности |
| Тип защиты от перегрузки |
Ограничение тока в режиме постоянного тока, автоматическое восстановление после устранения аварийного состояния |
| Защита от перенапряжения |
31,2...36 В |
| Тип защиты от перенапряжения |
Отключение выходного напряжения, восстановление после повторного включения питания |
Функциональные параметры
| Параметр |
Значение для MDR-40-24 |
| Сигнал DC OK |
Релейный контакт |
| Максимальный рейтинг контакта DC OK |
30 В / 1 А, активная нагрузка |
| Состояние контакта при нормальной работе |
Контакт замкнут, источник питания включен, выход исправен |
| Состояние контакта при отказе |
Контакт разомкнут, источник питания выключен или отказ по выходу |
Параметры окружающей среды
| Параметр |
Значение для MDR-40-24 |
| Рабочая температура |
от -20 до +70 °C |
| Рабочая влажность |
20...90% относительной влажности, без конденсации |
| Температура хранения |
от -40 до +85 °C |
| Влажность при хранении |
10...95% относительной влажности |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0...50 °C |
| Вибрация |
Компонент: 10...500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z; монтаж: соответствие IEC60068-2-6 |
| Снижение мощности по температуре |
100% нагрузки до 60 °C, далее снижение; при 70 °C допустимо около 60% нагрузки при вертикальном монтаже |
| Снижение мощности по входному напряжению |
При 85 В AC допустимо около 80% нагрузки; с 100 до 264 В AC допустимо 100% нагрузки |
Безопасность и ЭМС
| Параметр |
Значение для MDR-40-24 |
| Стандарты безопасности |
UL508, UL62368-1, TUV BS EN/EN62368-1, Class I, Div. 2 Group A, B, C, D Hazardous Locations T4, EAC TP TC 004, BSMI CNS14336-1, AS/NZS 60950.1, IS13252(Part1)/IEC60950-1 |
| Эмиссия ЭМС |
Соответствие BS EN/EN55032 (CISPR32), BS EN/EN61204-3 класс B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, класс B, EAC TP TC 020, CNS13438 |
| Устойчивость к ЭМС |
Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN55035, EN61000-6-2, EN61204-3, уровень тяжелой промышленности, EAC TP TC 020 |
| Испытательное напряжение изоляции |
Вход-выход: 3 кВ AC; вход-FG: 2 кВ AC; выход-FG: 0,5 кВ AC |
| Сопротивление изоляции |
Вход-выход, вход-FG, выход-FG: более 100 МОм при 500 В DC, 25 °C, 70% относительной влажности |
Конструктивные и эксплуатационные данные
| Параметр |
Значение для MDR-40-24 |
| Габаритные размеры |
40 × 90 × 100 мм |
| Масса |
0,3 кг |
| Упаковка |
42 шт.; 13,6 кг; 0,82 куб. фута |
| Монтаж |
На DIN рейку TS35/7.5 или TS35/15 |
| Класс корпуса |
Case No. 962A |
Надежность
| Параметр |
Значение для MDR-40-24 |
| MTBF по Telcordia SR-332 |
2418,5 тыс. ч, минимум |
| MTBF по MIL-HDBK-217F |
301,7 тыс. ч, минимум, при 25 °C |
Механическое исполнение и подключения

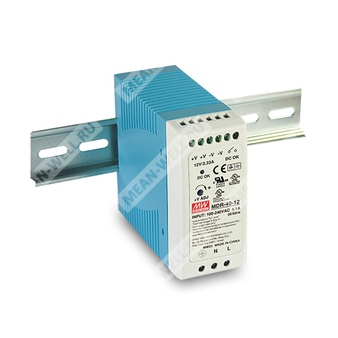

Корпус имеет ширину 40 мм, высоту 90 мм и глубину 100 мм. На лицевой панели расположены винтовые клеммы входа и выхода, контакты реле DC OK, светодиодный индикатор DC OK и подстроечный элемент регулировки выходного напряжения.
Клеммы подключения:
- Вход: L, N, FG
- Выход: +V, +V, -V, -V
- Сигнализация: 2 контакта DC OK
Применение
- Шкафы промышленной автоматизации
- Системы управления и распределенные системы ввода-вывода
- Промышленные контроллеры и интерфейсные модули
- Контрольно-измерительные и сигнальные устройства
- Низковольтные системы питания 24 В DC на DIN рейку
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершенной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, который устанавливается в конечное оборудование. Конечное оборудование должно быть повторно подтверждено на соответствие требованиям по ЭМС.
- Время установления измеряется при первом холодном пуске. Частые включения и выключения питания могут приводить к увеличению времени установления.
- При эксплуатации на высоте более 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C на каждые 1000 м для моделей без вентилятора и 5 °C на каждые 1000 м для моделей с вентилятором.
