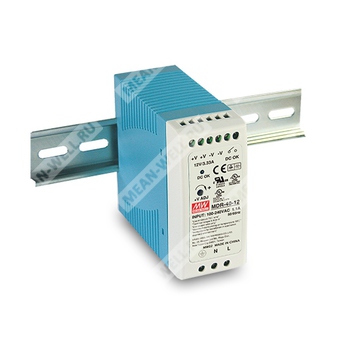

MDR-40-48 - однофазный промышленный AC/DC источник питания на DIN рейку для преобразования сетевого напряжения в стабилизированное 48 В постоянного тока.
Описание
MDR-40-48 представляет собой импульсный источник питания серии MDR-40 в корпусе для установки на DIN рейку TS35/7.5 или TS35/15. Устройство предназначено для питания промышленной автоматики, шкафного оборудования, систем управления и других нагрузок постоянного тока от универсальной однофазной сети переменного тока или источника постоянного тока.
Модель относится к классу одно выходных промышленных источников питания мощностью около 40 Вт, имеет регулировку выходного напряжения, встроенные защиты от короткого замыкания, перегрузки и перенапряжения, индикацию наличия питания, а также релейный сигнал DC OK для дистанционного контроля состояния выхода.
Особенности
- универсальный вход переменного тока, полный диапазон входных напряжений;
- защиты: короткое замыкание, перегрузка, перенапряжение;
- охлаждение за счет естественной конвекции воздуха;
- установка на DIN рейку TS35/7.5 или TS35/15;
- индикатор наличия питания на светодиоде;
- релейный выход сигнализации DC OK;
- потребление без нагрузки менее 0,75 Вт;
- испытание при 100% нагрузке.
Расшифровка партномера
| Элемент партномера |
Значение |
| MDR |
серия промышленных источников питания для установки на DIN рейку |
| 40 |
номинальный класс мощности 40 Вт |
| 48 |
номинальное выходное напряжение 48 В постоянного тока |
Основные сведения
| Параметр |
Значение |
| Серия |
MDR-40 |
| Модель |
MDR-40-48 |
| Тип |
одно выходный промышленный источник питания |
| Способ монтажа |
на DIN рейку TS35/7.5 или TS35/15 |
| Частота преобразования |
60 кГц |
Выходные параметры
| Параметр |
Значение |
| Выходное напряжение |
48 В |
| Номинальный ток |
0,83 А |
| Диапазон выходного тока |
0 ~ 0,83 А |
| Номинальная мощность |
39,8 Вт |
| Диапазон регулировки выходного напряжения |
48 ~ 56 В |
| Пульсации и шум |
200 мВ пик-пик |
| Допуск по выходному напряжению |
±1,0% |
| Линейная нестабильность |
±1,0% |
| Нестабильность по нагрузке |
±1,0% |
| Время запуска, время нарастания |
500 мс, 30 мс при 230 В AC; 500 мс, 30 мс при 115 В AC, при полной нагрузке |
| Время удержания |
50 мс при 230 В AC; 20 мс при 115 В AC, при полной нагрузке |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
85 ~ 264 В AC; 120 ~ 370 В DC |
| Диапазон частоты сети |
47 ~ 63 Гц |
| КПД, типовое значение |
88% |
| Входной ток, типовое значение |
1,1 А при 115 В AC; 0,7 А при 230 В AC |
| Пусковой ток, типовое значение |
30 А при 115 В AC; 60 А при 230 В AC, холодный старт |
| Ток утечки |
менее 1 мА при 240 В AC |
| Потребление без нагрузки |
менее 0,75 Вт |
Защиты
| Параметр |
Значение |
| Защита от перегрузки |
105 ~ 150% от номинальной выходной мощности |
| Режим защиты от перегрузки |
ограничение тока по постоянному уровню, автоматическое восстановление после устранения аварийного состояния |
| Защита от перенапряжения |
57,6 ~ 64,8 В |
| Режим защиты от перенапряжения |
отключение выходного напряжения, восстановление после повторного включения питания |
Функции
| Параметр |
Значение |
| Сигнал DC OK |
релейный контакт |
| Нагрузочная способность контакта DC OK |
максимум 30 В / 1 А, активная нагрузка |
| Состояние контакта при нормальной работе |
контакт замкнут, источник питания включен, DC OK |
| Состояние контакта при отсутствии исправного выхода |
контакт разомкнут, источник питания выключен или отказ по постоянному выходу |
Условия эксплуатации и окружающая среда
| Параметр |
Значение |
| Рабочая температура |
-20 ~ +70 °C, согласно кривой снижения нагрузки |
| Рабочая влажность |
20 ~ 90% относительной влажности, без конденсации |
| Температура хранения |
-40 ~ +85 °C |
| Влажность хранения |
10 ~ 95% относительной влажности |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0 ~ 50 °C |
| Вибрация |
компонент: 10 ~ 500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z; монтаж: соответствие IEC60068-2-6 |
Снижение нагрузки
| Параметр |
Значение |
| Снижение нагрузки по температуре |
100% нагрузки до 60 °C; далее снижение до 60% при 70 °C, при вертикальном монтаже |
| Снижение нагрузки по входному напряжению |
при 85 В AC допустимо около 80% нагрузки; начиная примерно с 100 В AC до 264 В AC допускается 100% нагрузки |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение вход-выход |
3 кВ AC |
| Испытательное напряжение вход-земля |
2 кВ AC |
| Испытательное напряжение выход-земля |
0,5 кВ AC |
| Сопротивление изоляции |
вход-выход, вход-земля, выход-земля: более 100 МОм при 500 В DC, 25 °C, 70% относительной влажности |
Безопасность и электромагнитная совместимость
| Параметр |
Значение |
| Стандарты безопасности |
UL508, UL62368-1, TUV BS EN/EN62368-1, Class I, Div. 2, группы A, B, C, D, Hazardous Locations T4, EAC TP TC 004 |
| Дополнительные утверждения и стандарты |
BSMI CNS14336-1, AS/NZS 60950.1, IS13252(Part1)/IEC60950-1 |
| Эмиссия ЭМС |
соответствие BS EN/EN55032 (CISPR32), BS EN/EN61204-3 класс B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, класс B, EAC TP TC 020, CNS13438 |
| Устойчивость к воздействиям ЭМС |
соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN55035, EN61000-6-2, EN61204-3, уровень для тяжелой промышленности, EAC TP TC 020 |
Надежность, габариты и упаковка
| Параметр |
Значение |
| MTBF |
2418,5 тыс. ч минимум по Telcordia SR-332 (Bellcore); 301,7 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры |
40 × 90 × 100 мм (Ш × В × Г) |
| Масса |
0,3 кг |
| Упаковка |
42 шт.; 13,6 кг; 0,82 куб. фута |
| Конструктивное исполнение |
корпус Case No. 962A |
Подключение и механическое исполнение
| Параметр |
Значение |
| Клеммы входа |
FG, N, L |
| Клеммы выхода |
+V, +V, -V, -V |
| Клеммы сигнализации |
два вывода DC OK |
| Регулировка напряжения |
подстроечный элемент +V ADJ |
| Ширина корпуса |
40 мм |
| Высота корпуса |
90 мм |
| Глубина корпуса |
100 мм |
Применение
Источник питания MDR-40-48 предназначен для использования в составе промышленной электроники и систем электропитания, где требуется стабилизированное напряжение 48 В постоянного тока при монтаже в шкафу автоматики на DIN рейку. Наличие релейного сигнала DC OK позволяет интегрировать устройство в системы мониторинга состояния питания и диспетчеризации.
Примечания
| № |
Содержание |
| 1 |
Все параметры приведены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 |
Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершенной параллельным конденсатором 0,1 мкФ и 47 мкФ. |
| 3 |
Допуск по параметрам включает допуск установки, линейную нестабильность и нестабильность по нагрузке. |
| 4 |
Источник питания рассматривается как компонент, который устанавливается в состав конечного оборудования. Конечное оборудование должно быть повторно подтверждено на соответствие требованиям по ЭМС. |
| 5 |
Время запуска измеряется при первом холодном пуске. Частые включения и выключения питания могут приводить к увеличению времени запуска. |
| 6 |
Снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для моделей с естественным охлаждением и 5 °C на 1000 м для моделей с вентилятором при эксплуатации на высоте более 2000 м. |
