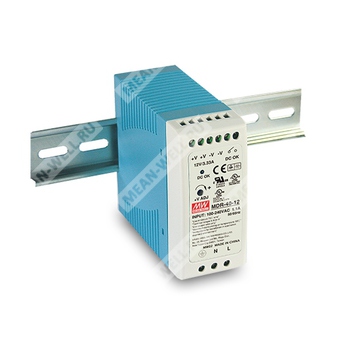

MDR-40-5 - однофазный AC/DC источник питания на DIN рейку для преобразования сетевого напряжения в стабилизированное постоянное напряжение 5 В.
Описание
MDR-40-5 представляет собой промышленный одноканальный импульсный источник питания серии MDR-40, предназначенный для установки на DIN рейку TS35/7.5 или TS35/15. Устройство преобразует универсальное входное напряжение переменного или постоянного тока в стабилизированное выходное напряжение 5 В постоянного тока.
Модель относится к классу источников питания свободной конвекции, имеет встроенные защиты от короткого замыкания, перегрузки и перенапряжения, оснащена светодиодной индикацией наличия питания и релейным контактом DC OK для сигнализации исправного выходного напряжения.
Особенности
- Универсальный вход переменного тока, полный диапазон.
- Возможность питания от постоянного тока.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение естественной воздушной конвекцией.
- Установка на DIN рейку TS35/7.5 или TS35/15.
- Исполнение для Class I, Div. 2 Hazardous Locations T4.
- Светодиодный индикатор включения питания.
- Релейный контакт DC OK.
- Потребляемая мощность без нагрузки менее 0,75 Вт.
- 100% прогон под полной нагрузкой.
Расшифровка партномера
| Элемент партномера | Значение |
| MDR | Серия промышленных источников питания на DIN рейку |
| 40 | Серия номинальной мощности 40 Вт |
| 5 | Номинальное выходное напряжение 5 В постоянного тока |
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 5 В |
| Номинальный выходной ток | 6 А |
| Диапазон выходного тока | 0 ... 6 А |
| Номинальная мощность | 30 Вт |
| Диапазон регулировки выходного напряжения | 5 ... 6 В |
| Пульсации и шум | 80 мВ пик-пик |
| Допуск по выходному напряжению | ±2,0% |
| Линейная стабилизация | ±1,0% |
| Стабилизация по нагрузке | ±1,0% |
| Время установления, время нарастания | 500 мс, 30 мс при 230 В AC; 500 мс, 30 мс при 115 В AC при полной нагрузке |
| Время удержания | 50 мс при 230 В AC; 20 мс при 115 В AC при полной нагрузке |
| Частота преобразования | 60 кГц |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 85 ... 264 В AC |
| Диапазон входного напряжения постоянного тока | 120 ... 370 В DC |
| Диапазон входной частоты | 47 ... 63 Гц |
| КПД, типовое значение | 78% |
| Потребляемый ток, типовое значение | 1,1 А при 115 В AC; 0,7 А при 230 В AC |
| Пусковой ток, типовое значение | 30 А при 115 В AC; 60 А при 230 В AC, холодный старт |
| Ток утечки | менее 1 мА при 240 В AC |
| Потребляемая мощность без нагрузки | менее 0,75 Вт |
Защиты
| Параметр | Значение |
| Защита от перегрузки | 105 ... 150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение тока постоянного уровня, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 6,25 ... 7,25 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
Функциональные параметры
| Параметр | Значение |
| Сигнал DC OK | Релейный контакт |
| Максимальная нагрузка контакта DC OK | 30 В / 1 А, активная нагрузка |
| Состояние контакта при нормальной работе | Контакт замкнут, источник питания включен, выход исправен |
| Состояние контакта при отказе | Контакт разомкнут, источник питания выключен или отказ по выходу |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | от -20 до +70 °C |
| Рабочая влажность | 20 ... 90% относительной влажности, без конденсации |
| Температура хранения | от -40 до +85 °C |
| Влажность хранения | 10 ... 95% относительной влажности |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0 ... 50 °C |
| Вибрация | Компонент: 10 ... 500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z; монтаж согласно IEC60068-2-6 |
Снижение нагрузки
При вертикальном монтаже допускается работа с полной нагрузкой до примерно +60 °C. В диапазоне от +60 до +70 °C требуется снижение выходной мощности согласно кривой дерейтинга.
Зависимость от входного напряжения: при входном напряжении около 85 В AC допустимая нагрузка снижена примерно до 80%, при 100 В AC и выше допускается 100% нагрузки.
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL508, UL62368-1, TUV BS EN/EN62368-1, Class I, Div. 2 Group A, B, C, D Hazardous Locations T4, EAC TP TC 004, BSMI CNS14336-1, AS/NZS 60950.1, IS13252(Part1)/IEC60950-1, для 48 В исключение по части одобрения |
| Электромагнитная эмиссия | Соответствие BS EN/EN55032 (CISPR32), BS EN/EN61204-3 класс B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, класс B, EAC TP TC 020, CNS13438 |
| Электромагнитная устойчивость | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN55035, EN61000-6-2, EN61204-3, уровень для тяжелой промышленности, EAC TP TC 020 |
| Испытательное напряжение изоляции вход-выход | 3 кВ AC |
| Испытательное напряжение изоляции вход-земля | 2 кВ AC |
| Испытательное напряжение изоляции выход-земля | 0,5 кВ AC |
| Сопротивление изоляции | Более 100 МОм между вход-выход, вход-земля, выход-земля при 500 В DC, 25 °C, 70% RH |
Конструктивные данные
| Параметр | Значение |
| Габаритные размеры | 40 x 90 x 100 мм |
| Ширина | 40 мм |
| Высота | 90 мм |
| Глубина | 100 мм |
| Масса | 0,3 кг |
| Монтаж | На DIN рейку TS35/7.5 или TS35/15 |
| Обозначение корпуса | Case No. 962A |
Надежность и упаковка
| Параметр | Значение |
| MTBF по Telcordia SR-332 (Bellcore) | 2418,5 тыс. ч минимум |
| MTBF по MIL-HDBK-217F (25 °C) | 301,7 тыс. ч минимум |
| Упаковка | 42 шт. |
| Масса упаковки | 13,6 кг |
| Объем упаковки | 0,82 куб. фута |
Применение
Источник питания предназначен для промышленной автоматики, распределенных систем управления, шкафов электроавтоматики, интерфейсных модулей, датчиков, исполнительных устройств, телекоммуникационных и электронных узлов, требующих стабилизированного питания 5 В постоянного тока при монтаже на DIN рейку.
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконеченной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает начальную погрешность установки, нестабильность по линии и нестабильность по нагрузке.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Конечное оборудование должно быть повторно подтверждено на соответствие применимым директивам по электромагнитной совместимости.
- Время установления измеряется при первом холодном пуске. Повторное включение источника питания может приводить к увеличению времени установления.
- Снижение допустимой температуры окружающей среды при эксплуатации на высоте более 2000 м составляет 3,5 °C на каждые 1000 м для моделей без вентилятора и 5 °C на каждые 1000 м для моделей с вентилятором.
