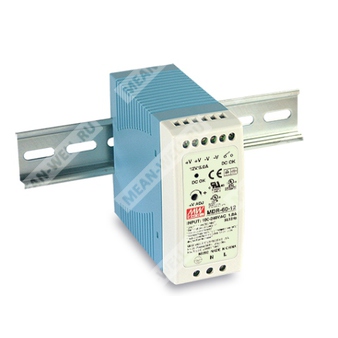

MDR-60-12 - промышленный AC/DC источник питания на DIN рейку с одним выходом 12 В для питания систем автоматизации и промышленной электроники.
Описание
MDR-60-12 представляет собой одноканальный импульсный источник питания серии MDR-60 производства MEAN WELL, предназначенный для установки на DIN рейку TS35/7.5 или TS35/15. Модель обеспечивает стабилизированное выходное напряжение 12 В постоянного тока при номинальном токе 5 А и номинальной выходной мощности 60 Вт. Устройство рассчитано на универсальный вход переменного тока полного диапазона и может применяться в составе промышленного оборудования, шкафов управления, систем автоматики, распределённых систем питания и других энергетических и электронных узлов.
Особенности
- Универсальный вход переменного тока, полный диапазон.
- Один выход постоянного тока 12 В.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение естественной воздушной конвекцией.
- Установка на DIN рейку TS35/7.5 или TS35/15.
- Светодиодная индикация включения питания.
- Релейный сигнал исправности выходного напряжения DC OK.
- Потребление без нагрузки менее 0,75 Вт.
- 100% прогон при полной нагрузке.
- Предназначен для промышленного применения.
Расшифровка партномера
| Элемент партномера |
Значение |
| MDR |
Серия промышленных источников питания для установки на DIN рейку |
| 60 |
Номинальная выходная мощность 60 Вт |
| 12 |
Номинальное выходное напряжение 12 В постоянного тока |
Выходные параметры
| Параметр |
Значение |
| Выходное напряжение |
12 В |
| Номинальный ток |
5 А |
| Диапазон тока |
0 ~ 5 А |
| Номинальная мощность |
60 Вт |
| Диапазон регулировки выходного напряжения |
12 ~ 15 В |
| Пульсации и шум |
120 мВ пик-пик |
| Допуск по выходному напряжению |
±1,0% |
| Нестабильность по сети |
±1,0% |
| Нестабильность по нагрузке |
±1,0% |
| Время установления, нарастания |
500 мс, 30 мс при 230 В AC; 500 мс, 30 мс при 115 В AC при полной нагрузке |
| Время удержания |
50 мс при 230 В AC; 20 мс при 115 В AC при полной нагрузке |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
85 ~ 264 В AC; 120 ~ 370 В DC |
| Диапазон частоты |
47 ~ 63 Гц |
| КПД, типовое значение |
85% |
| Входной ток, типовое значение |
1,8 А при 115 В AC; 1 А при 230 В AC |
| Пусковой ток, типовое значение |
30 А при 115 В AC; 60 А при 230 В AC, холодный старт |
| Ток утечки |
менее 1 мА при 240 В AC |
| Потребление без нагрузки |
менее 0,75 Вт |
Защиты
| Параметр |
Значение |
| Защита от перегрузки |
105 ~ 150% от номинальной выходной мощности |
| Тип защиты от перегрузки |
Ограничение тока постоянного уровня, автоматическое восстановление после устранения аварийного состояния |
| Защита от перенапряжения |
15,6 ~ 18 В |
| Тип защиты от перенапряжения |
Отключение выходного напряжения, восстановление после повторного включения питания |
Функциональные параметры
| Параметр |
Значение |
| Сигнал DC OK |
Релейный контакт |
| Коммутационная способность контакта DC OK |
максимум 30 В / 1 А, активная нагрузка |
| Состояние контакта при нормальной работе |
Контакт замкнут, источник питания включен, выход исправен |
| Состояние контакта при отказе |
Контакт разомкнут, источник питания выключен или отказ по выходу |
Условия эксплуатации и окружающая среда
| Параметр |
Значение |
| Рабочая температура |
-20 ~ +70 °C |
| Рабочая влажность |
20 ~ 90% относительной влажности, без конденсации |
| Температура хранения |
-40 ~ +85 °C |
| Влажность хранения |
10 ~ 95% относительной влажности |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0 ~ 50 °C |
| Вибрация |
Компонент: 10 ~ 500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z; монтаж: соответствие IEC60068-2-6 |
Безопасность и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
UL508, UL62368-1, TUV BS EN/EN62368-1, Class I, Div. 2 Group A, B, C, D Hazardous Locations T4, EAC TP TC 004, BSMI CNS14336-1, AS/NZS 60950.1, BIS IS13252(Part1):2010 / IEC 60950-1:2005 |
| Электромагнитная эмиссия |
Соответствие BS EN/EN55032 (CISPR32), BS EN/EN61204-3 Class B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, Class B, EAC TP TC 020, CNS13438 |
| Электромагнитная устойчивость |
Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN55035, EN61000-6-2, EN61204-3, уровень тяжёлой промышленности, EAC TP TC 020 |
| Испытательное напряжение изоляции |
Вход-выход: 3 кВ AC; вход-FG: 2 кВ AC; выход-FG: 0,5 кВ AC |
| Сопротивление изоляции |
Вход-выход, вход-FG, выход-FG: более 100 МОм / 500 В DC / 25 °C / 70% RH |
Надёжность и конструктивные данные
| Параметр |
Значение |
| MTBF |
2355,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 489,9 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры |
40 x 90 x 100 мм |
| Масса |
287 г |
| Упаковка |
42 шт.; 13,05 кг; 0,82 куб. фута |
| Конструктив |
Корпус Case No. 962A |
| Монтаж |
На DIN рейку TS35/7.5 или TS35/15 |
| Частота преобразования |
60 кГц |
Механические данные и подключения
| Параметр |
Значение |
| Ширина |
40 мм |
| Высота |
90 мм |
| Глубина |
100 мм |
| Клеммы выхода |
+V, +V, -V, -V |
| Клеммы сигнала |
DC OK, DC OK |
| Клеммы входа |
FG, N, L |
| Регулировка выходного напряжения |
Подстроечный элемент +V ADJ |
| Световая индикация |
DC OK |
Характеристики снижения нагрузки
| Параметр |
Значение |
| Снижение нагрузки по температуре |
Для модели 12 В полная нагрузка сохраняется до 50 °C; далее требуется снижение нагрузки, при 70 °C допустимая нагрузка снижается примерно до 60% |
| Снижение нагрузки по входному напряжению |
При 100 ~ 264 В AC допускается 100% нагрузки; при 85 В AC допускается около 80% нагрузки |
| Положение для температурной характеристики |
Вертикальная установка |
Применение
- Системы промышленной автоматизации.
- Шкафы управления и распределения питания.
- Контроллеры, датчики, исполнительные механизмы.
- Промышленная электроника и телеметрические узлы.
- Системы электропитания оборудования на DIN рейке.
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает начальную погрешность установки, нестабильность по сети и нестабильность по нагрузке.
- Источник питания рассматривается как компонент, который устанавливается в конечное оборудование. Конечное оборудование должно быть повторно подтверждено на соответствие применимым требованиям по ЭМС.
- Время установления измеряется при первом холодном пуске. Повторное включение питания может привести к увеличению времени установления.
- При эксплуатации на высоте более 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C на каждые 1000 м для моделей без вентилятора и 5 °C на каждые 1000 м для моделей с вентилятором.
