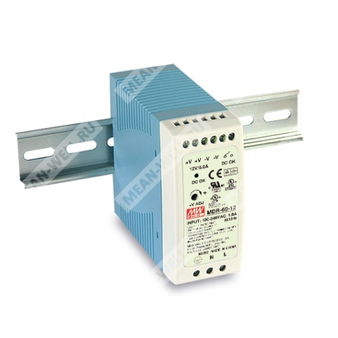

MDR-60-24
Особенности
Универсальный диапазон входного напряжения переменного тока/полный диапазон
Защита: короткое замыкание / перегрузка / перенапряжение
Охлаждение с помощью естественной вентиляции
Возможность установки на DIN-рейку TS-35/7.5 или 15
Поддержка работы в опасных зонах Класс 1, Раздел 2 T4
Светодиодная индикация наличия выходного напряжения
Релейный контакт DC OK
Потребляемая мощность без нагрузки <0,75 Вт
Испытания блоков питания под максимальной нагрузкой
Cпецификация
Модель: MDR-60-24
Выходные параметры
Напряжение постоянного тока: 24В
Номинальный ток: 2,5A
Диапазон рабочего тока: 0 ~ 2,5А
Номинальная мощность: 60Вт
Пульсации и шум (макс.): 150мВ пик-пик
Диапазон подстройки напряжения: 24 ~ 30В
Нестабильность по входному напряжению: ±1,0%
Нестабильность по нагрузке: ±1,0%
Точность выходного напряжения: ±1,0%
Время готовности, время нарастания (прим.): 500мс, 30мс / 230В AC; 500мс, 30мс / 115В AC при полной нагрузке
Время удержания напряжения (типовое): 50мс / 230В AC; 20мс / 115В AC при полной нагрузке
Входные параметры
Диапазон входного напряжения: 85 ~ 264В AC; 120 ~ 370В DC
Диапазон частот: 47 ~ 63Гц
КПД (типовой): 87%
Потребляемый ток AC (типовой): 1A / 230В AC
Стартовый ток (типовой): холодный пуск, 60A / 230В AC
Ток утечки: менее 1 мА / 240В AC
Защита
Перегрузка: 105 ~ 150% номинальной выходной мощности. Тип защиты: прерывистое ограничение по току, автоматическое восстановление после устранения неисправности.
Перенапряжение: 31,2 ~ 36В. Тип защиты: отключение выходного напряжения. Для восстановления необходимо повторно включить питание.
Функция
DC OK сигнал: Релейный контакт: макс. 30В / 1А (резистивная нагрузка)
Условия окружающей среды
Рабочая температура: -20 ~ +70°C (см. "Кривая убывания нагрузки")
Рабочая влажность: 20 ~ 90% RH, без конденсации
Температура хранения, влажность: -40 ~ +85°C, 10 ~ 95% RH
Температурный коэффициент: ±0,03%/°C (0 ~ 50°C)
Вибрация: Комплектующие: 10 ~ 500Гц, 2G 10мин./1 цикл, по 60мин. вдоль X, Y, Z осей; Крепление: соответствует IEC60068-2-6
Безопасность и электромагнитная совместимость
Стандарты безопасности: UL508, UL62368-1, TUV EN62368-1, Класс I, Гр. A, B, C, D для опасных зон T4, EAC TP TC 004, BSMI CNS14336-1 (кроме 48В), AS/NZS 60950.1, BIS IS13252(Часть1): 2010/IEC 60950-1:2005
Испытательное напряжение: Вход-выход: 3кВ AC; Вход-PE: 2кВ AC; Выход-PE: 0,5кВ AC
Сопротивление изоляции: Вход-выход, вход-PE, выход-PE: более 100МОм / 500В DC / 25°C / 70% RH
Электромагнитные помехи: Соответствие EN55032 (CISPR32), EN61204-3 Класс B, EN61000-3-2, -3, Класс B, EAC TP TC 020, CNS13438 Класс B
Иммунитет к электромагнитным помехам: Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11, EN55035, EN61000-6-2, EN61204-3, промышленный уровень, EAC TP TC 020
Другие параметры
MTBF: 2355,2 тыс. ч мин. (Telcordia SR-332, Bellcore); 489,9 тыс. ч мин. (MIL-HDBK-217F, 25°C)
Габаритные размеры: 40×90×100 мм (Ш × В × Г)
Упаковка: 0,33 кг; 42 шт./14,8 кг/0,82 куб.фут
Примечания
1. Все параметры НЕ специально указанные измерены при 230В AC входе, номинальной нагрузке и температуре окружающей среды 25°C.
2. Пульсации и шум измеряются при использовании 20МГц осциллографа и параллельного подключения 0,1µF и 47µF конденсаторов к выходу.
3. Точность выходного напряжения включает в себя погрешности установки, нестабильность по входному напряжению и нагрузки.
4. При работе в условиях высокой влажности и запыленности необходимо обеспечить достаточную вентиляцию.
5. Время готовности и нарастания выходного напряжения измеряется после первого включения при входном напряжении 230В AC и номинальной нагрузке.
6. Для монтажа на высотах более 2000 метров необходимо уменьшать выходную мощность на 5°C / 1000 м.
