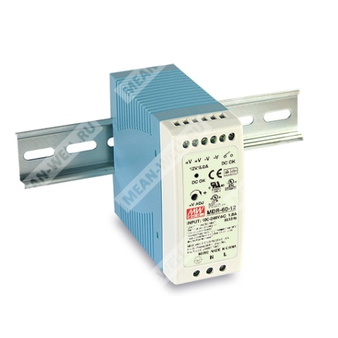

MDR-60-5 - промышленный источник питания на DIN рейку для преобразования сетевого переменного напряжения в стабилизированное постоянное напряжение 5 В.
Описание
MDR-60-5 — одноканальный AC/DC источник питания серии MDR-60 в корпусе для установки на DIN рейку TS35/7.5 или TS35/15. Компонент предназначен для промышленного электропитания аппаратуры автоматизации, шкафов управления, систем распределенного ввода-вывода, контрольно-измерительных устройств и иной электронной нагрузки, требующей стабилизированного напряжения 5 В DC.
Модель относится к классу источников питания с универсальным входом переменного тока, естественным воздушным охлаждением и встроенными защитами от короткого замыкания, перегрузки и перенапряжения. Предусмотрены светодиодная индикация включения, регулировка выходного напряжения и релейный сигнал исправности выхода DC OK.
Особенности
- Универсальный вход переменного тока, полный диапазон.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Охлаждение за счет свободной конвекции воздуха.
- Установка на DIN рейку TS35/7.5 или TS35/15.
- Исполнение для опасных зон: Class I, Div. 2, T4.
- Светодиодный индикатор наличия питания.
- Релейный контакт состояния выхода DC OK.
- Потребление без нагрузки менее 0,75 Вт.
- 100% прогон при полной нагрузке.
Расшифровка партномера
| Элемент партномера |
Значение |
| MDR |
Серия промышленных источников питания для установки на DIN рейку |
| 60 |
Серия мощности порядка 60 Вт |
| 5 |
Номинальное выходное напряжение 5 В DC |
Параметры выхода
| Параметр |
Значение |
| Номинальное выходное напряжение |
5 В DC |
| Номинальный выходной ток |
10 А |
| Диапазон выходного тока |
0...10 А |
| Номинальная мощность |
50 Вт |
| Диапазон регулировки выходного напряжения |
5...6 В |
| Пульсации и шум |
80 мВ пик-пик |
| Допуск по выходному напряжению |
±2,0% |
| Линейная нестабильность |
±1,0% |
| Нестабильность по нагрузке |
±1,5% |
| Время запуска, время нарастания |
500 мс, 30 мс при 230 В AC; 500 мс, 30 мс при 115 В AC при полной нагрузке |
| Время удержания |
50 мс при 230 В AC; 20 мс при 115 В AC при полной нагрузке |
| Частота преобразования |
60 кГц |
Параметры входа
| Параметр |
Значение |
| Диапазон входного напряжения |
85...264 В AC; 120...370 В DC |
| Диапазон входной частоты |
47...63 Гц |
| КПД, типовое значение |
78% |
| Входной ток, типовое значение |
1,8 А при 115 В AC; 1 А при 230 В AC |
| Пусковой ток, типовое значение |
30 А при 115 В AC; 60 А при 230 В AC, холодный старт |
| Ток утечки |
менее 1 мА при 240 В AC |
| Потребление без нагрузки |
менее 0,75 Вт |
Защиты
| Параметр |
Значение |
| Защита от перегрузки |
105...150% от номинальной выходной мощности |
| Исполнение защиты от перегрузки |
Ограничение тока по постоянному току, автоматическое восстановление после устранения аварийного состояния |
| Защита от перенапряжения |
6,25...7,25 В |
| Исполнение защиты от перенапряжения |
Отключение выходного напряжения, восстановление после повторного включения питания |
Функции
| Параметр |
Значение |
| Сигнал исправности DC OK |
Релейный контакт |
| Номинал контактов реле DC OK |
до 30 В / 1 А, активная нагрузка |
| Состояние контакта при нормальной работе |
Контакт замкнут, источник питания включен, DC OK |
| Состояние контакта при отказе выхода |
Контакт разомкнут, источник питания выключен, отказ DC |
Условия эксплуатации и окружающая среда
| Параметр |
Значение |
| Рабочая температура |
от -20 до +70 °C |
| Рабочая влажность |
20...90% RH, без конденсации |
| Температура хранения |
от -40 до +85 °C |
| Влажность хранения |
10...95% RH |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0...50 °C |
| Вибрация |
Компоненты: 10...500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z; монтаж в соответствии с IEC60068-2-6 |
Электробезопасность и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
UL508, UL62368-1, TUV BS EN/EN62368-1, Class I, Div. 2 Group A, B, C, D Hazardous Locations T4, EAC TP TC 004, BSMI CNS14336-1, AS/NZS 60950.1, BIS IS13252(Part1):2010/IEC 60950-1:2005 |
| Испытательное напряжение изоляции |
Вход-выход: 3 кВ AC; вход-FG: 2 кВ AC; выход-FG: 0,5 кВ AC |
| Сопротивление изоляции |
Вход-выход, вход-FG, выход-FG: более 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС |
Соответствие BS EN/EN55032 (CISPR32), BS EN/EN61204-3 класс B, BS EN/EN61000-3-2, -3, класс B, EAC TP TC 020, CNS13438 |
| Устойчивость к ЭМС |
Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11, EN55035, EN61000-6-2, EN61204-3, уровень тяжелой промышленности, EAC TP TC 020 |
Надежность, конструкция и упаковка
| Параметр |
Значение |
| MTBF |
2355,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 489,9 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры |
40 x 90 x 100 мм |
| Масса |
287 г |
| Упаковка |
42 шт.; 13,05 кг; 0,82 куб. фута |
| Тип корпуса |
Case No. 962A |
| Монтаж |
На DIN рейку TS35/7.5 или TS35/15 |
Механические данные и подключения
| Параметр |
Значение |
| Ширина |
40 мм |
| Высота |
90 мм |
| Глубина |
100 мм |
| Клеммы выхода |
+V, +V, -V, -V |
| Клеммы входа |
N, L |
| Функциональные клеммы |
DC OK |
| Регулировка выходного напряжения |
Подстроечный элемент +V ADJ |
| Защитное заземление |
FG |
Зависимость выходной мощности от температуры
При вертикальном монтаже источник питания обеспечивает 100% нагрузки в диапазоне температур до 45 °C. Для исполнения 5 В далее действует снижение допустимой нагрузки: примерно до 60% при 60 °C и до 40% при 70 °C.
Зависимость выходной мощности от входного напряжения
При входном напряжении 100...264 В AC допустима нагрузка 100%. При 95 В AC допустима нагрузка около 90%, при 85 В AC — около 80%.
Применение
- Промышленные шкафы управления и автоматики.
- Системы питания контроллеров, модулей ввода-вывода и релейной автоматики.
- Оборудование технологических линий и систем диспетчеризации.
- Контрольно-измерительная и телеметрическая аппаратура.
- Вспомогательное питание электронных узлов с напряжением 5 В DC.
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной параллельной цепи из конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, линейную нестабильность и нестабильность по нагрузке.
- Источник питания рассматривается как компонент для установки в конечное оборудование. Конечное оборудование должно быть повторно подтверждено на соответствие применимым требованиям по ЭМС.
- Время запуска измеряется при первом холодном пуске. Частое включение и выключение входного питания может приводить к увеличению времени запуска.
- Снижение допустимой мощности по температуре окружающей среды составляет 3,5 °C на 1000 м для моделей с естественным охлаждением при рабочей высоте свыше 2000 м.
