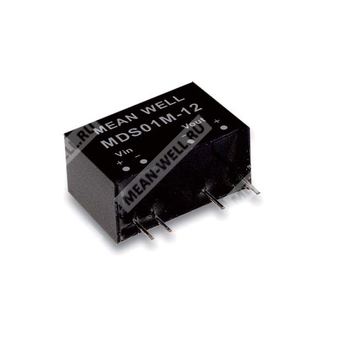

MDS01L-03 - изолированный медицинский DC-DC преобразователь мощностью 1 Вт с выходом 3,3 В.
Расшифровка партномера
| Позиция в обозначении | Значение |
| MDS | Серия с одинарным выходом |
| 01 | Номинальная мощность 1 Вт |
| L | Диапазон входного напряжения 4,5–5,5 В постоянного тока |
| 03 | Выходное напряжение 3,3 В постоянного тока |
Назначение и особенности
MDS01L-03 представляет собой модульный изолированный DC-DC преобразователь медицинского класса в корпусе SIP7, предназначенный для питания узлов медицинской и промышленной электронной аппаратуры при наличии требований к гальванической развязке, низкому току утечки и компактным габаритам.
- Медицинская безопасность по 1xMOPP / 2xMOOP согласно ANSI/AAMI ES60601-1.
- Низкий ток утечки пациента: менее 2 мкА.
- Изоляция вход-выход: 6 кВ DC или 4,2 кВ AC.
- Защита от короткого замыкания до 3 секунд.
- Рабочий диапазон температуры: от -40 до +85 °C.
- Компактный корпус SIP7 со стандартной распиновкой.
- Наружное естественное охлаждение, без принудительного обдува.
Области применения
- Медицинские приборы
- Медицинские кислородные мониторы
- Компьютерная томография
- Медицинские тележки
- Оборудование для ухода за полостью рта
Описание

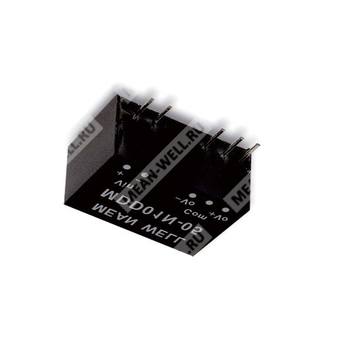

Серия MDS01 и MDD01 — это изолированные и нерегулируемые модульные медицинские DC-DC преобразователи мощностью 1 Вт в корпусе SIP7. Для MDS01L-03 применяется одинарный выход 3,3 В и диапазон входного напряжения 4,5–5,5 В. Модуль рассчитан на применение в медицинских системах, где важны высокий уровень изоляции, низкая утечка и предсказуемые параметры при номинальной нагрузке.
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 4,5–5,5 В постоянного тока |
| Пиковое входное напряжение, не более 100 мс | 9 В постоянного тока |
| Фильтр | Внутренний конденсатор |
| Рекомендуемая защита | Предохранитель 500 мА, медленный |
| Потребляемый ток без нагрузки | 25 мА |
| Потребляемый ток при полной нагрузке | 260 мА |
Параметры выхода
| Параметр | Значение |
| Выходное напряжение | 3,3 В постоянного тока |
| Выходной ток | 31–303 мА |
| Погрешность выходного напряжения | ±5,0% |
| Номинальная мощность | 1 Вт |
| Пульсации и шум | 75 мВ п-п |
| Стабилизация по входному напряжению | 1,2% при изменении входа на 1% |
| Стабилизация по нагрузке | ±10% |
| Частота переключения | 100 кГц |
| Максимальная ёмкостная нагрузка | 1000 мкФ |
Защита
| Параметр | Значение |
| Защита от короткого замыкания | До 3 секунд максимум |
Параметры окружающей среды и эксплуатации
| Параметр | Значение |
| Рабочая температура | от -40 до +85 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Охлаждение | Естественная конвекция воздуха |
| Температура хранения | от -55 до +125 °C |
| Влажность хранения | 10–95% RH, без конденсации |
| Температурный коэффициент | 0,02% / °C (0–85 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса в течение 1–3 с, не более 260 °C |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции вход-выход | 6 кВ DC или 4,2 кВ AC |
| Сопротивление изоляции вход-выход | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Изоляционная ёмкость | 5 пФ |
| Уровень изоляции | 1xMOPP / 2xMOOP при входном напряжении системы 250 В AC, 50/60 Гц |
ЭМС
| Параметр | Значение |
| Проводимые помехи | BS EN/EN55011 (CISPR11), класс B |
| Излучаемые помехи | BS EN/EN55011 (CISPR11), класс B |
| Электростатический разряд | BS EN/EN61000-4-2, уровень 2, ±8 кВ контакт |
Надёжность и конструктивные данные
| Параметр | Значение |
| MTBF | 3500 тыс. ч по MIL-HDBK-217F (25 °C) |
| Материал корпуса | Непроводящий чёрный пластик, класс UL 94V-0 |
| Габариты | 19,5 × 9,8 × 12,5 мм |
| Масса | 4,2 г |
| Упаковка | 25 шт. в трубке, 3000 шт. в 120 трубках на картонную коробку |
Распиновка
| Номер вывода | Назначение |
| 1 | +Vin |
| 2 | -Vin |
| 5 | -Vout |
| 6 | Нет вывода |
| 7 | +Vout |
Примечания
- Все параметры указаны при нормальном входном напряжении, номинальной нагрузке и температуре окружающей среды 25 °C, 70% RH.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, завершённой конденсаторами 0,1 мкФ и 47 мкФ.
- Стабилизация по входному напряжению измеряется от низкого уровня входа к высокому при номинальной нагрузке.
- Стабилизация по нагрузке измеряется в диапазоне от 10% до 100% номинальной нагрузки.
- Ток утечки пациента 2 мкА максимум и усиленная изоляция основаны на системном входном напряжении 250 В AC, 50/60 Гц.
- Финальное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
